p>Ещё совсем недавно лидерами по производительности и техническим возможностям среди сетевых накопителей можно было по праву считать модели на основе платформы Intel Bay Trail. Но сегодня уже появились NAS с пришедшей ей на смену Intel Braswell, предназначенной, как и её предшественница, для использования в мобильных и компактных устройствах, в которых важно сократить энергопотребление, но при этом обеспечить относительно высокую производительность.

Компания ASUSTOR Inc. — подразделение всем известной тайваньской ASUStek Computer — стала первой в мире, кто выпустил сетевые накопители на новой платформе. Представленная первого сентября прошлого года линейка состоит из четырёх моделей NAS ASUSTOR: AS6102T, AS6104T, AS6202T и AS6204T. Первые две работают на двухъядерных процессорах и предназначены для дома и малого офиса. В основе двух других лежат более производительные четырёхъядерные процессоры и оперативная память увеличенного объёма, что, по мнению производителя, позволяет позиционировать эти двухдисковую и, соответственно, четырёхдисковую модели как NAS для среднего бизнеса. Впрочем, при желании иметь у себя дома компактный, но высокопроизводительный домашний файловый сервер, эти устройства можно приобрести и в личное пользование. Чтобы наиболее полно оценить возможности сетевых накопителей на новой платформе, лучше рассматривать их самые производительные версии, так что на ваш суд мы сегодня представляем двухдисковую модель ASUSTOR AS6202T, которая недавно была испытана в нашей лаборатории.

⇡#Комплект поставки

Устройство поставляется в небольшой картонной коробке с привлекательной полиграфией и пластиковой ручкой для транспортировки. Внутри, кроме самого накопителя, были найдены следующие компоненты:

• адаптер питания со съёмным силовым кабелем;
• два сетевых кабеля;
• набор винтов для крепления дисков форм-факторов 3,5 и 2,5 дюйма;
• компакт-диск с ПО и руководством пользователя;
• краткое печатное руководство по началу работы на разных языках.

Комплект поставки почти стандартный для такого типа сетевых накопителей и выделяется лишь дополнительным сетевым кабелем, который другие производители почему-то не поставляют с сетевыми накопителями, работающими с двумя Ethernet-каналами.

⇡#Технические характеристики

* Средняя цена по «Яндекс.Маркету» на момент написания статьи.

В приведённой выше таблице для сравнения представлены технические характеристики младшей двухдисковой модели NAS ASUSTOR AS6102T. Как несложно заметить, от старшей версии она отличается лишь моделью процессора и объёмом модулей оперативной памяти, устанавливаемых по умолчанию. В остальном эти устройства похожи друг на друга как две капли воды. Даже характеристики энергопотребления у них одинаковые.

В основе более производительной модели ASUSTOR AS6202T, которая и попала к нам на тестирование, лежит появившийся в прошлом году четырёхъядерный процессор Intel Celeron N3150, принадлежащий новой линейке Intel Braswell. Процессоры с этим кодовым названием создаются по 14-нанометровому техпроцессу и отличаются новой архитектурой Airmont. Модель Intel Celeron N3150 работает с базовой тактовой частотой 1,6 ГГц с возможностью увеличения до 2,08 ГГц. Процессор имеет 2 Мбайт кеш-памяти второго уровня и может похвастаться низким показателем TDP – всего 6 Вт.

Как одну из самых важных отличительных черт всех процессоров с архитектурой Airmont, стоит выделить наличие у них интегрированного графического ядра Intel HD Graphics восьмого поколения. И модель Intel Celeron N3150 в этом отношении не является исключением. Аппаратные возможности встроенного графического адаптера позволяют вести декодирование данных в форматах H.264 (AVC), MPEG-4 Part 2, MPEG-2 и VC-1. Видеоядро процессора Intel Celeron N3150 имеет 12 исполнительных устройств, работает на частотах 320-640 МГц и, как и все представители семейства, работает с 4K-разрешением, точнее с версией 4K UHD 2840 × 2160 точек (2160p) при частоте 30 Гц или 2560 × 1600 при 60 Гц. Для вывода изображения в этих разрешениях предусмотрен выход HDMI. Примечательно, что одну лишь возможность вывода изображения с разрешением 2160p другие разработчики NAS обычно делают основной особенностью мультимедийной модели сетевого накопителя. В данном же случае производитель скромно замечает, что это только один из плюсов новинки, делающий её подходящей не только для работы, но и для развлечений. Такой вот разный подход к одинаковым вещам.

Звук при необходимости можно выводить отдельно через цифровой интерфейс S/PDIF. Для качественного 7.2-звучания на борту устройства имеется аудиоконтроллер ALC887 производства компании Realtek Semiconductor Corp.

Ещё одна отличительная черта всех процессоров линейки Intel Braswell – это работа с быстрой памятью DDR3L-1600 (два канала). Максимально допустимый объём ограничен значением 8 Гбайт. В штатной комплектации на системной плате ASUSTOR AS6202T установлены два сменных модуля DDR3L-1600 неизвестной тайваньской компании DSL, имеющие по четыре микросхемы SAMSUNG K4B4G1646D-BYK0, ёмкостью 512 Мбайт каждая. Увеличить ёмкость оперативной памяти можно только путём замены сразу двух модулей.

NAS оснащен двумя гигабитными сетевыми интерфейсами, работу которых обеспечивают два контроллера BCM57781 производства североамериканской корпорации Broadcom Corporation.

Процессор Intel Celeron N3150 работает лишь с двумя SATA-интерфейсами, поэтому для организации дополнительного порта eSATA потребовалось установить дополнительный контроллер. Это модуль ASM1061 производства компании ASMedia Technology Inc., он обеспечивает работу двух интерфейсов Serial ATA 6 Гбит/с.

Три порта USB 3.0 реализованы средствами процессора, а два порта USB 2.0 — при помощи установленного на системной плате USB-концентратора FE1.1 USB 2.0 HUB производства китайской компании Terminus Tech. Микросхема может обеспечивать до четырёх портов USB 2.0, но на нашем устройстве их два.

Для хранения прошивки на системной плате устройства предусмотрен сменный модуль с распаянной на нём DOM-микросхемой IUM01-512MFHL производства компании ADATA Technology. Флеш-модуль имеет ёмкость 512 Мбайт.

Также на системной плате сетевого накопителя легко заметить (он имеет довольно большие размеры) контроллер ввода-вывода ITE IT8728F, благодаря которому осуществляется ещё и системный мониторинг, а также управление вентилятором. В целом набор системной логики и контроллеров производит очень приятное впечатление. Во-первых, он полностью соответствует заявленным характеристикам устройства, ну а во-вторых, позволяет сделать вывод о том, что на клиенте в данном случае если и экономили, то с умом.

⇡#Внешний вид и эргономика

Внешне модель ASUSTOR AS6202T представляет собой классический сетевой накопитель с вертикально ориентированными салазками для дисков. Этот NAS перенял внешность и основные элементы конструкции корпуса от двухдисковых моделей NAS ASUSTOR предыдущих поколений. Ничего плохого в этом нет, тем более что конструкция всей линейки этих устройства неплохо продумана и не менее качественно реализована в металле и пластике.

Корпус накопителя имеет жёсткий металлический каркас, закрытый п-образным металлическим кожухом. Пластик используется лишь в оформлении лицевой панели и внешних панелях дисковых салазок. Примечательно, что даже задняя часть корпуса у ASUSTOR AS6202T окрашена в тот же серо-коричневый цвет, что и кожух, хотя обычно производители оставляют эту часть корпуса без лакокрасочного покрытия.

Серебристый металл виден лишь на нижней части корпуса, где приклеены четыре небольшие ножки, на которые устройство опирается, когда стоит на столе или полке. Корпус полностью матовый, без лакированных элементов, а потому ни пыль, ни отпечатки пальцев на нём не видны. Да и царапин он не сильно боится, так что долгие годы сможет радовать своего владельца опрятным внешним видом.

Внешность лицевой панели у ASUSTOR AS6202T продумана очень тщательно. В данном случае немалое внимание уделено мелким элементам дизайна, из которых и складывается первое впечатление о качестве изделия. Приятный на ощупь пластик имеет лишь слегка шероховатую фактуру. Дверцы для дисков не предусмотрено, но она и не нужна, иначе вся красота внешних панелей дисковых салазок будет скрыта. Да и вентиляцию дверца тоже бы перекрыла.

Над дисковым отсеком размещён приёмник инфракрасного сигнала для управления устройством при помощи пульта ДУ. В левом верхнем углу лицевой панели расположена прямоугольная кнопка управления питанием с тонким светодиодным индикатором ярко-голубого цвета и ещё один такой же узкий и длинный зелёный индикатор, информирующий пользователя об активности жёстких дисков. Ещё два индикатора голубого цвета расположены ниже. Они предупреждают об активности одного или другого сетевого канала. Ну а в нижней части лицевой панели находится кнопка с ещё одним светодиодным индикатором, инициирующая процесс копирования данных с носителей, подключённых к USB-разъёму на лицевой панели, а также сам порт USB 3.0. Яркость индикаторов можно настраивать программными средствами. Можно выключить их совсем или задать ночной режим работы, в котором индикаторы будут отключаться в определенное время.

Все остальные указанные в спецификации разъёмы традиционно расположены на задней стенке корпуса, рядом с металлической решёткой, скрывающей 70-миллиметровый вентилятор. Здесь же размещён разъём для подключения адаптера питания, гнездо для крепления замка безопасности типа Kensington и утопленная вглубь корпуса кнопка перезагрузки устройства.

Отдельного упоминания заслуживают дисковые салазки. Они имеют металлический каркас, закрытый по бокам и внутри пластиковыми накладками. Во-первых, накладки убирают неприятный металлический скрежет при монтаже салазок в корпусе. Ну а во-вторых, они достаточно неплохо гасят вибрации. Выглядит эта конструкция очень солидно, именно в таких мелочах и чувствуется забота о пользователе.

Остаётся лишь добавить, что на пластиковых ручках салазок имеются блокирующие замки. Причём поворачиваются они не ключом, который в самый неподходящий момент куда-то теряется, а любой шлицевой отвёрткой или другим подходящим инструментом. Замки в любом случае спасают только от случайного извлечения дисков, а не от кражи, так что подобная замена выглядит логично.

⇡#Внутреннее строение

Пользователю п-образный металлический кожух придётся снимать только в том случае, если он решит увеличить ёмкость оперативной памяти. Сделать это максимально просто, ведь ничего, кроме уже упомянутого кожуха, демонтировать не придётся. Как и у большинства других NAS, системная плата у ASUSTOR AS6202T располагается вертикально, а слоты SO-DIMM закреплены на её обратной стороне, которой плата смотрит наружу. Для предотвращения случайного контакта с металлическими частями корпуса и кабелями эта поверхность закрыта тонким пластиком, но, присмотревшись, на нём несложно заметить два разреза. Отогнув пластик в этих местах, можно без труда добраться до модулей памяти и заменить их.

Сам корпус имеет жёсткий металлический каркас и достаточный объём для беспрепятственной продувки воздухом, который затягивается через многочисленные отверстия в лицевых панелях дисковых салазок и выбрасывается наружу через металлическую решётку вентилятора, закреплённого на задней стенке.

Качество сборки устройства не вызывает ни малейших нареканий. Нигде нет острых кромок или неровностей, о которые можно порезаться. Кабели проложены аккуратно. Все электронные компоненты изолированы от металлических частей корпуса. Внутри новинка выглядит ничуть не хуже, чем снаружи.

Работа с устройством

Так уж вышло, что сетевые накопители ASUSTOR в нашей тестовой лаборатории бывают нечасто. Последний раз мы знакомились с программным обеспечением этих NAS в далеком 2013 году на примерах шестидисковой модели ASUSTOR AS-606T и совсем уж экзотического для домашнего пользователя девятидискового хранилища ASUSTOR AS-609RD. На тот момент актуальной версией фирменной ОС ADM (ASUSTOR Data Master) была 1.0.7, а на сегодняшний день она повзрослела уже до 2.6.2. Эта ОС монтируется на любой NAS ASUSTOR. Отличия будут лишь в наборе тех или иных функций, недоступных в силу аппаратных ограничений самого сетевого накопителя.

Образ программного комплекса ADM хранится во флеш-памяти устройства, а потому никаких дополнительных программ для настройки использовать не нужно. Если устройство подключено к сети, то найти его можно с помощью специальной фирменной утилиты, одним из мобильных приложений или любыми другими штатными средствами вашего роутера. При первом включении и обращении к NAS сетевой накопитель предлагает пользователю осуществить все основные настройки, в том числе первоначальную настройку времени, даты, сетевого адреса и режима агрегации портов, а также задать имя пользователя и пароль для входа в систему. Затем будет предложено зарегистрировать свой идентификационный номер, ASUSTOR ID, позволяющий бесплатно пользоваться базой устанавливаемых на накопитель приложений, которые можно скачивать с официального сайта производителя. Ну и в завершение процедуры настройки нужно выбрать тип RAID-массива, а после перезагрузки обновить ADM до текущей версии, которую устройство автоматически найдёт и скачает с сайта разработчика.

Со времени выхода в свет первой версии интерфейс ADM претерпел немало существенных изменений, начиная с графического оформления и заканчивая техническими возможностями, но структура меню и принципы управления остались прежними. Остался прежним и раздел онлайн-справки с удобным поиском, и персональные для каждого пользователя настраиваемые рабочие столы с выбором фонового изображения с большими красивыми пиктограммами, и возможность сворачивать открытые окна в строку состояния в верхней части рабочей области. Вот только изменить размер окон многооконного интерфейса по-прежнему невозможно. Также стоит отметить, что графический интерфейс ADM 2.6.2 очень быстрый. Все переключения между окнами и разделами меню происходят мгновенно.

Мы не будем останавливаться на традиционных настройках этого накопителя, тем более что они уже достаточно подробно описаны нами ещё при знакомстве с первой версией ADM. Сетевые настройки, включая функцию агрегации портов, работа с адаптером Wi-Fi, облачные и другие возможности доступа к серверу, настройки большинства служб остались прежними. Правда, в числе последних появилась возможность организации TFTP-сервера и служба управления SNMP. Доступ к устройству через командную строку может быть осуществлён по традиционным протоколам SSH и SFTP. На базе накопителя можно организовать веб-сервер с MySQL и PHP, сервер Rsync, FTP-сервер с шифрованием или AFP-сервер, позволяющий владельцам устройств Apple создавать резервные копии данных, сервер баз данных MariaDB. Список совместимых протоколов у ASUSTOR AS-6202T в связке с ADM 2.6.2 порадует и домашнего, и бизнес-пользователя. Ну а расширить возможности сетевых сервисов можно с помощью дополнительно устанавливаемых приложений из собственной библиотеки.

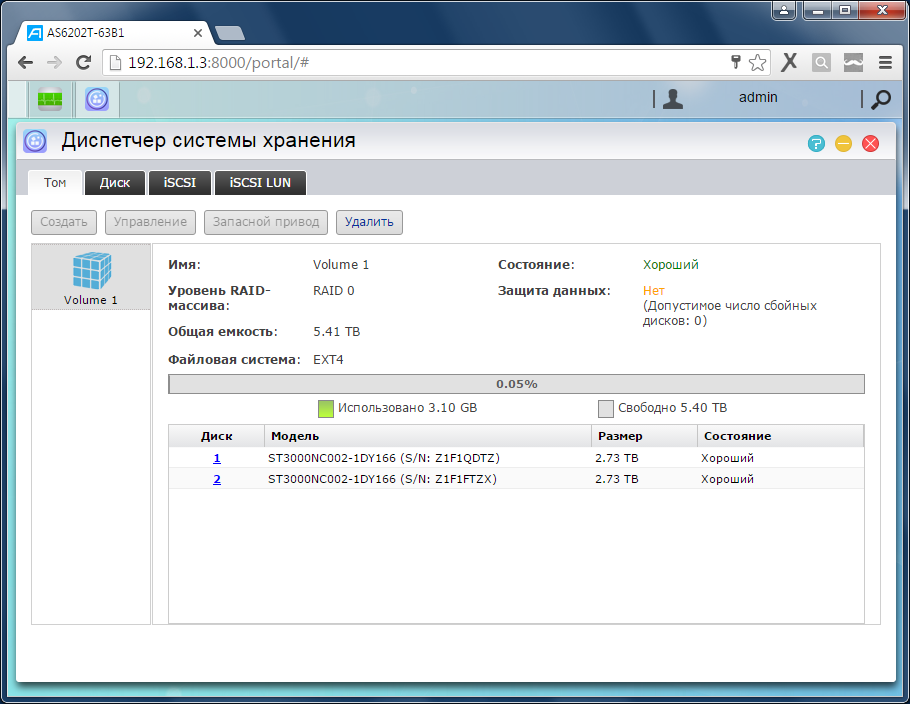

При создании RAID-массива в системе появляется только один логический диск на каждый собранный RAID-массив и только с файловой системой EXT4. Выбрать другую файловую систему нельзя, как нельзя и разбить существующий массив на логические разделы. Этот недостаток был и у первой версии ADM. Но другой, куда более серьёзный недостаток разработчики исправили. В ADM 1.0.7 не была предусмотрена возможность удаления разделов. Эту операцию можно было осуществить, только лишь сбросив все настройки устройства до заводских. В ADM 2.6.2 массив может быть удалён безболезненно для настроек системы. Правда устройство всё равно забирает порядка 3 Гбайт дискового пространства под свои нужды даже при зеркалировании данных с массивом RAID 1. Отметим, что NAS предусматривает «горячую» замену дисков новыми, а также операцию по миграции томов. В этом же разделе меню можно управлять томами iSCSI.

Начиная с версии 2.1 в ADM появилась функция MyArchive, позволяющая использовать один или несколько дисков устройства исключительно в качестве отдельного хранилища или хранилищ данных. Впоследствии эти диски можно просто вынуть из сетевого накопителя и использовать их в качестве постоянного архива в ПК или ином внешнем накопителе. Количество таких дисков вычисляется по формуле N-1, где N – общее количество дисковых ячеек в NAS. При этом форматирование дисков MyArchive доступно не только в формате EXT4, но ещё и в NTFS для использования в Windows ПК или в HFS+ для устройств Apple. Диски при этом не объединяются в RAID.

Функция эта уникальная, разработанная специально под сетевые хранилища ASUSTOR. К тому же она далеко не бесполезная и востребованная домашними пользователями. Остаётся лишь отметить, что при форматировании дисков MyArchive в файловой системе EXT4, начиная с версии ADM 2.6, к ним может быть применён новый алгоритм шифрования AES 256 бит, реализованный в устройстве на аппаратном уровне.

Для работы с файлами в штатной комплектации ADM 2.6.2 имеется встроенный менеджер, который позволяет пользователю не только организовывать файловое пространство на свой вкус, но ещё и открывать файлы совместимых форматов, работать с архивами и ISO-образами, которые монтируются в ADM в виде отдельных дисков. Для совместимых форматов файлов теперь можно организовать предпросмотр. Ну а имеющаяся в наличии сетевая корзина теперь работает с протоколами FTP, SMB/CIFS и AFP, а также при доступе к файлам через WebDAV и File Explorer. В отличие от более ранних версий ADM, сетевая корзина ADM 2.6.2 имеет возможность настройки правил, по которым отдельные файлы будут удаляться, минуя её. Выбрать файлы для этого можно как по размеру, так и по определённому расширению. Также теперь можно искать удалённые файлы, а сама корзина полностью сохраняет структуру каталогов.

Настройки доступа к хранилищу реализованы достаточно полно. Пользователей можно объединять в группы и задавать для них или для групп отдельные политики доступа с дисковыми квотами и правами доступа для каждого отдельного приложения. Последняя возможность далеко не всегда присутствует в перечне настроек прав доступа у других NAS. Реализован и механизм работы с базой Active Directory.

Возможности резервного копирования предполагают сразу несколько сценариев работы. Можно осуществить удалённую синхронизацию данных по протоколу Rsync или при помощи FTP-сервера, можно запустить резервное копирование между папками самого NAS или копировать данные в облачное хранилище Amazon S3. Если нужно сохранить данные с внешнего USB-носителя, то это также можно сделать одним нажатием на кнопку. Кроме всего прочего, зарезервировать можно и настройки NAS, записав соответствующий файл на одно из внешних или внутренних хранилищ.

В арсенале ADM 2.6.2 есть и встроенный межсетевой экран с настраиваемыми параметрами и правилами. Здесь можно создать чёрный список адресов, установить ограничение по вводу неверных паролей к различным сервисам и настроить ряд других политик доступа. При попытках несанкционированного доступа к данным могут отправляться сообщения по SMS или на электронную почту. Туда же будет поступать и вся информация о сбоях в системе. Эта и другая информация о работе фиксируется в журналах событий.

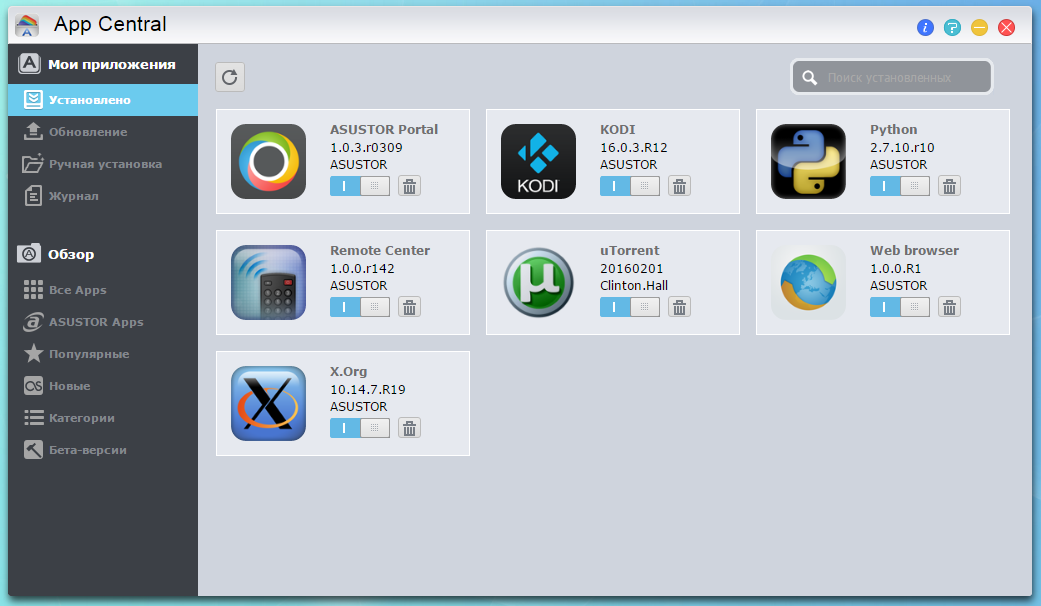

Но одна из самых интересных возможностей программного комплекса ADM – это установка дополнительных программ из собственной библиотеки через сервис App Central. Приложений довольно много, поэтому для удобства их поиска предусмотрено разделение на категории. Для серии сетевых накопителей AS62xx на момент написания этого материала библиотека насчитывала 220 приложений. На специальной странице официального сайта можно уточнить совместимость тех или иных приложений с конкретной моделью сетевого накопителя.

Кратко описать хотя бы основные приложения в рамках существующего материала не представляется возможным. Одних только категорий в библиотеке целых двадцать штук. Но отметим, что здесь есть программы для резервного копирования, ведения блогов, веб-хостинга, организации всевозможных серверов, усиления безопасности, торрент-трекеры и многое другое. Есть в библиотеке и программы для проигрывания медиаконтента. В том числе есть и программы для организации медиасервера на базе NAS – например, Plex Media Server.

В разделе ASUSTOR Portal собраны те приложения, которые используют имеющийся у устройства выход HDMI. Здесь есть не только видеопроигрыватели, но и игры, браузеры и многое другое. Смотреть фильмы можно через известный сервис KODI. В отличие от также доступного для работы и не менее популярного XBMC, это приложение работает с видеоразрешением до 2160p и звуком HD Audio 5.1/7.1. Также к устройству можно подключить пульт ДУ с инфракрасным передатчиком, с помощью которого удобно управлять медиаконтентом.

Ну а сам NAS на аппаратном уровне позволяет вести потоковую перекодировку видео в формате 2160p (4K UHD) в формат 1080p (Full HD) при проигрывании таких файлов на любых удалённых устройствах по сети. Эти устройства могут быть и мобильными, работающими под управлением iOS или Android. Мобильных приложений достаточно много: менеджер файлов AiData, клиент загрузок AiDownload, клиент системы видеонаблюдения AiSecure, клиенты для доступа к мультимедийному контенту и другие.

Подводя краткий итог возможностям обновлённого программного комплекса ADM, можно с уверенностью сказать, что по уровню оснащения и по удобству использования он не только успешно конкурирует со всем известными лидерами рынка, но и во многом опережает их. Субъективно автору этих строк ADM 2.6.2 понравилась куда больше, чем все аналогичные ОС сетевых накопителей, побывавших в нашей тестовой лаборатории за несколько последних лет. И это не реклама и не преувеличение. Немного недоработана лишь функция разбивки томов, но даже это можно простить за удобный и полезный сервис MyArchive с возможностью аппаратного шифрования данных и за огромную уже сейчас библиотеку дополнительных приложений.
