p>Мы продолжаем знакомиться с оригинальными моделями самой быстрой однопроцессорной видеокарты NVIDIA GeForce GTX 1080 и сегодня изучим ASUS ROG Strix GTX 1080 8 Гбайт (ROG STRIX-GTX1080-O8G-GAMING).

В данном продукте производитель обещает потенциальному покупателю самый глубокий заводской разгон, беспрецедентную эффективность оригинального кулера DirectCU III, сочетающуюся с низким уровнем шума, высококачественную элементную базу Super Alloy Power II с премиальными компонентами, регулируемую подсветку и ещё много всего интересного.

⇡#Обзор видеокарты ASUS ROG Strix GTX 1080 8 Гбайт (ROG STRIX-GTX1080-O8G-GAMING)

⇡#Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты ASUS ROG Strix GTX 1080 приведены в таблице в сравнении с показателями эталонной NVIDIA GeForce GTX 1080 и оригинальной Gigabyte GeForce GTX 1080 G1 Gaming.

Упаковка и комплектация

ASUS ROG Strix GTX 1080 запечатана в картонную коробку средних размеров, оформленную ярко и броско. На лицевой стороне приведено фото кулера видеокарты, переливающаяся надпись «STRIX», которая наверняка привлечёт внимание покупателей. Кроме того, здесь указаны модель видеокарты, её серия и перечислены поддерживаемые технологии NVIDIA.

Обратная сторона коробки отведена под описание особенностей кулера, элементной базы, подсветки и программного обеспечения.

Приводим мы и фото стикера с торца коробки, где можно увидеть серийный номер и номер партии.

Внутри цветной оболочки находится ещё одна коробка из плотного картона. В неё вставлена мягкая оболочка из вспененного полиэтилена, в центре которой и размещена видеокарта, дополнительно запечатанная в антистатический пакет. Сверху неё находится плоская коробка с комплектующими. Проще говоря, упаковка очень надёжна, что для столь дорогого продукта весьма важно.

В комплект поставки видеокарты входит кабель для подключения дополнительного питания, две стяжки для проводов, компакт-диск с драйверами и утилитами, а также краткая пошаговая инструкция по установке.

В качестве бонуса компания дополнила комплект поставки 15-дневным премиальным доступом к бронепалубному крейсеру «Диана» в игре World of Warships.

ASUS ROG Strix GTX 1080 выпускается в Китае. На видеокарту предоставляется фирменная трёхлетняя гарантия. Рекомендованная стоимость данной модели на мировом рынке немного выше, чем у оригинальных версий GeForce GTX 1080 конкурентов, и составляет 720 долларов США. Отечественным покупателям повезло больше — в российских магазинах эту плату можно приобрести по цене от 55 тысяч рублей, что находится на уровне других моделей флагмана NVIDIA.

⇡#Дизайн и особенности печатной платы

Если вспомнить, как выглядела ASUS STRIX GTX 980 Ti, то становится ясно, что ASUS решила доработать дизайн своей новинки этой же серии «неясытей». Теперь новая ASUS ROG Strix GTX 1080 выглядит изящнее благодаря рельефному кожуху и прорезям в нём, а на пластине с обратной стороны платы появился логотип серии ROG, оснащённый подсветкой.

При этом система охлаждения так и осталась трёхвентиляторной, но сверху и снизу её кожух теперь меньше закрывает радиатор, что должно способствовать более быстрому оттоку нагретого воздуха и повышению эффективности охлаждения видеокарты.

Кроме крупного логотипа с подсветкой, в дизайне ASUS ROG Strix GTX 1080 выделим подсветку надписи «Republic of Gamers» в верхней части кожуха и изящные прорези в нём же, через которые видна лента светодиодной подсветки.

Добавим, что длина видеокарты составляет 300 мм, высота – 123 мм, а толщина – 41 мм. Данная модель довольно-таки увесистая – 1064 грамма.

На панели с выходами находятся стандартные для данной версии GeForce разъёмы: DVI-D, два HDMI версии 2.0b и пара DisplayPort версии 1.4.

C противоположного торца отметим прорези в кожухе, а также пару четырёхконтактных разъёмов, о которых мы расскажем чуть позже.

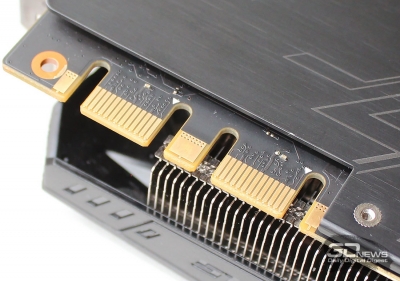

Два штатных разъёма для создания SLI-конфигураций воспринимаются как само собой разумеющееся, а вот на разъёмы дополнительного питания приятно посмотреть: шести- и восьмиконтактный, позволяющие не сомневаться в обеспечении этой GeForce GTX 1080 питанием в любых режимах работы.

Удобно, что разъёмы питания оснащены светодиодами белого и красного цвета. Если кабель не подключён, то горит красный светодиод, а когда с памятью у геймера (или оверклокера) и количеством кабелей блока питания всё в полном порядке, то горит белый светодиод.

Кроме штатных четырёх винтов по периметру графического процессора, система охлаждения на ASUS ROG Strix GTX 1080 крепится ещё парой винтов в зоне силовых цепей. Тем не менее снять этот массивный кулер не составляет никакого труда.

Для того чтобы окончательно освободить печатную плату от «стальных оков», потребуется ещё снять пластины с микросхем памяти на лицевой стороне и с обратной стороны карты. После этого можно приступить к изучению PCB.

В первую очередь нужно отметить, что процесс производства печатной платы видеокарты полностью автоматизирован (технология Auto-Extreme), что исключает ошибки, вызванные человеческим фактором, и позволяет достичь максимально высокого качества продукции.

Система питания графического процессора состоит из восьми фаз, а на видеопамять и силовые цепи отведены ещё две фазы (схема «8+2»).

Силовая часть базируется на твердотельных и тантал-полимерных конденсаторах, дросселях с ферритовым сердечником и высокоэффективных МОП-транзисторах. Дополнительные твердотельные конденсаторы распаяны на обратной стороне печатной платы в зоне графического процессора и напротив силовой цепи.

Как и на других оригинальных версиях GeForce GTX 1080, за управление питанием графического процессора на ASUS ROG Strix GTX 1080 отвечает контроллер uP9511P производства uPI Semiconductor.

В свою очередь, контроллер INA3221 производства Texas Instruments отвечает на плате за мониторинг напряжений и управление питанием.

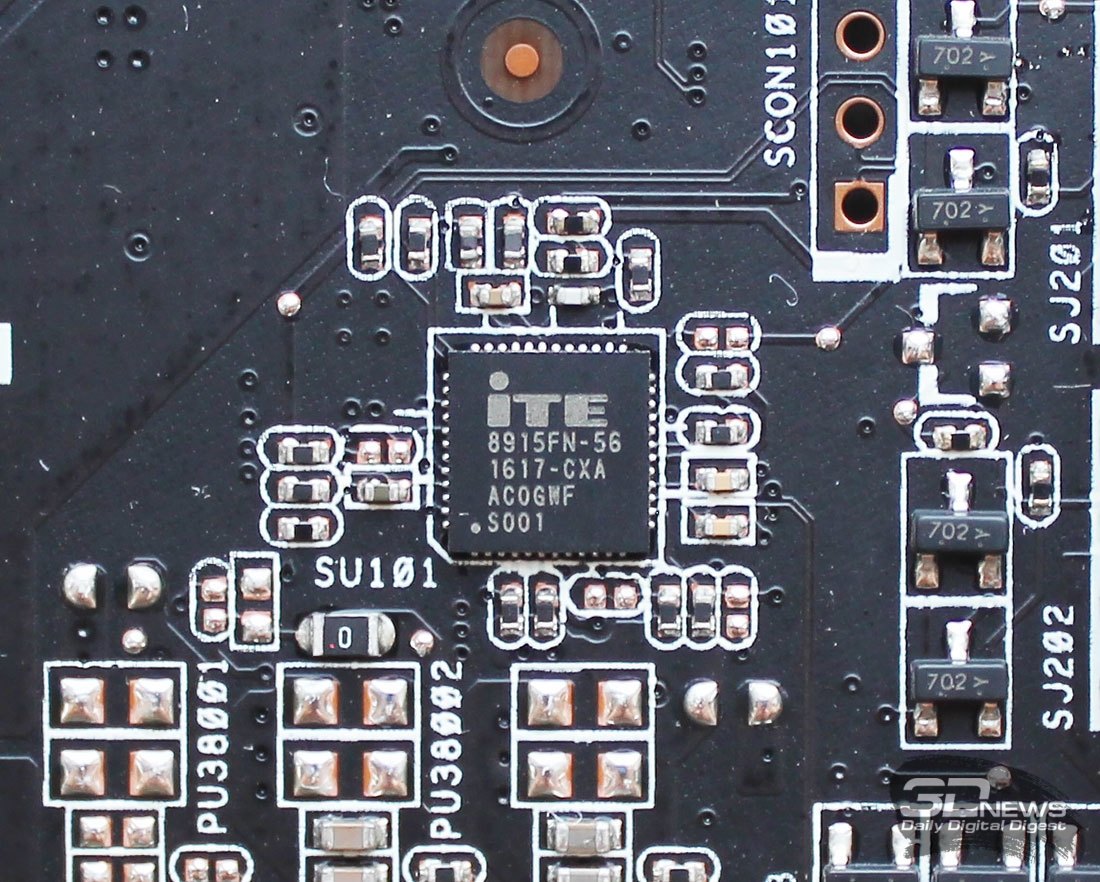

Информацию по ещё одному контроллеру на плате – iTE 8915FN-56 – нам найти не удалось.

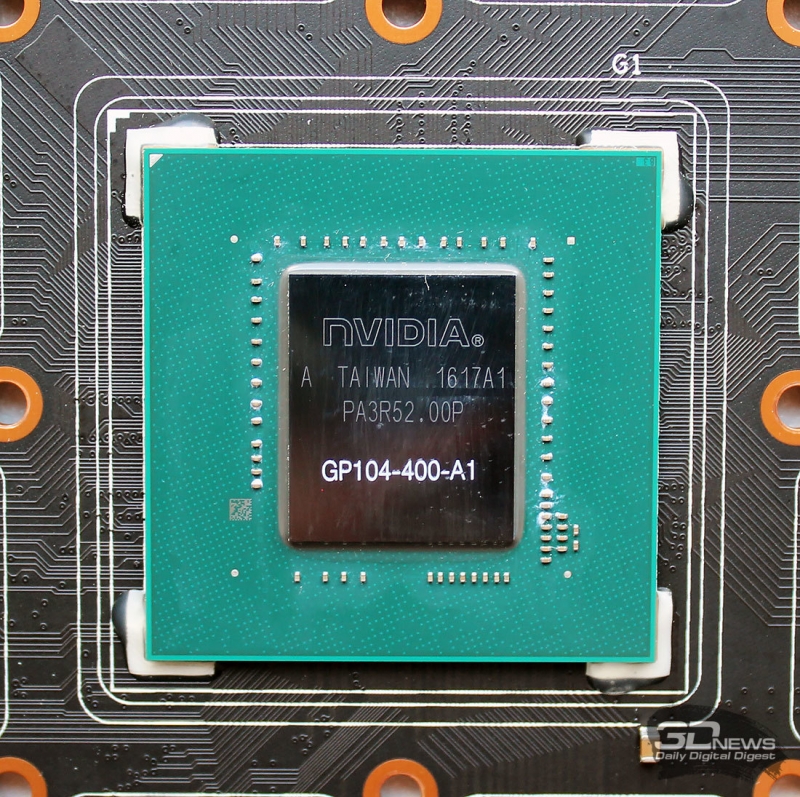

И вновь по периметру подложки графического процессора мы не видим защитной рамки. Такая копеечная мелочь, а вероятность скола кристалла при установке или снятии кулера сводит к минимуму. Странно, что производители до сих пор экономят на этом. Что же касается самого GPU GP104 площадью 314 мм², то он выпущен на 17-й неделе 2016 года (конец апреля) и относится к версии A1.

Его конфигурацию вы наверняка уже выучили: 2560 унифицированных шейдерных процессоров, 160 текстурных блоков и 64 ROP. В 3D-режиме базовая частота графического процессора видеокарты ASUS ROG Strix GTX 1080 составляет 1785 МГц, что на 11,1% выше базовой частоты эталонных GeForce GTX 1080 (1607 МГц). Кроме этого, частота графического процессора может автоматически увеличиваться до 1936 МГц, а, по данным мониторинга, при увеличенных до своих максимумов лимитах по питанию и температуре достигала 2050 МГц! Это один из наиболее глубоких заводских разгонов среди оригинальных GeForce GTX 1080. Добавим, что при переходе в 2D-режим частота процессора снижается до 329 МГц одновременно со снижением напряжения с 1,062 до 0,875 В.

Разумеется, никаких изменений в подсистеме памяти видеокарты ASUS ROG Strix GTX 1080 в сравнении с референсной версией нет: восемь гигабайт памяти типа GDDR5X расположены в восьми микросхемах FCFBGA-упаковки, выпущенной компанией Micron.

Эффективная частота памяти на видеокарте осталась неизменной и составляет 10 ГГц, что при 256-битной шине выливается в пиковую пропускную способность 320,3 Гбайт/с. В 2D-режиме частота памяти снижается до 810 эффективных мегагерц.

Вот как выглядят характеристики ASUS ROG Strix GTX 1080 в их интерпретации утилитой GPU-Z.

BIOS этой видеокарты вы также можете скачать из файлового архива, а мы переходим к изучению фирменной системы охлаждения.

⇡#Система охлаждения – эффективность и уровень шума

Одним из многих достоинств ASUS ROG Strix GTX 1080 является фирменная система охлаждения DirectCU III, получившая систему подсветки Aura RGB, с которой мы уже познакомились в статье про материнскую плату ASUS ROG STRIX X99 Gaming. Компоновка видеокарты и кулера изображены на иллюстрации ниже.

ASUS DirectCU III – массивная и тяжёлая система охлаждения, состоящая из алюминиевого радиатора на тепловых трубках и кожуха с тремя вентиляторами.

Всего тепловых трубок пять – четыре восьмимиллиметровые и одна шестимиллиметровая, все с прямым контактом.

Однако кристалл графического процессора непосредственно контактирует только с двумя с половиной трубками, а остальным нагрев передается от соседок. Добавим, что контакт тепловых трубок с алюминиевыми пластинами радиатора обеспечен пайкой.

Думаю, не открою секрет, если скажу, что в «железных» конференциях прямой контакт в системах охлаждения видеокарт (не только ASUS) постоянно критикуют, и тому есть причины, ведь при такой конструкции равномерности теплосъёма добиться практически невозможно, да и не все трубки, как мы с вами видим, непосредственно участвуют в теплообмене.

За охлаждение радиатора отвечают три вентилятора диаметром 88 мм.

У каждого вентилятора одиннадцать лопастей с торцевым бортиком, благодаря которому повышается статическое давление и увеличивается воздушный поток.

И если конструктивно вентиляторы, выпущенные компанией Power Logic, одинаковые, то по электронике они различаются. Центральный имеет маркировку PLD09210S12M и силу тока 0,25 А, а два крайних – PLD09210S12HH и силу тока 0,40 А.

При этом все три вентилятора имеют поддержку ШИМ и скорости вращения в диапазоне от 0 до 3670 об/мин. Кроме этого, ASUS ROG Strix GTX 1080 оснащена уникальной технологией ASUS FanConnect, предусматривающей два четырёхконтактных разъёма для подключения дополнительных корпусных вентиляторов любого диаметра.

Благодаря их наличию к видеокарте можно подключить, например, пару 120-мм «вертушек», направив их на вдув на видеокарту и на выдув около неё, и ASUS ROG Strix GTX 1080 будет автоматически управлять их скоростью в зависимости от нагрузки и температуры.

Решение очень интересное и функциональное, как нам кажется.

Заключительными элементами системы охлаждения ASUS ROG Strix GTX 1080 являются пластина с обратной стороны печатной платы и дополнительная пластина-радиатор для модулей оперативной памяти с термопрокладками.

Бонусом в кулере оригинальной видеокарты ASUS является система подсветки Aura RGB. Здесь она состоит из трёх элементов: подсветки логотипа на задней пластине, подсветки надписи в верхней части кожуха и светодиодной ленты в кожухе вентиляторов.

Все эти элементы работают синхронно и имеют шесть режимов работы, включая изменение цвета в зависимости от температуры графического процессора.

Гибкая настройка подсветки осуществляется через небольшое и очень простое в использовании приложение AURA.

Подсветка – это, конечно, здорово, но нас с вами в первую очередь интересует эффективность системы охлаждения ASUS ROG Strix GTX 1080 и её уровень шума, их тестированием мы сейчас и займёмся. Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали девятнадцать циклов стресс-теста 3DMark.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.3.0 Beta 4 и утилита GPU-Z версии 1.9.0. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при довольно высокой комнатной температуре — 26—26,5 градусов Цельсия.

Прежде всего мы проверили температурный режим работы видеокарты при полностью автоматической регулировке скорости вентиляторов.

Прямо скажем, 75 градусов Цельсия – не совсем та температура, которую мы ожидали увидеть на ASUS ROG Strix GTX 1080 с её массивной DirectCU III. С другой стороны, это сразу на 12 градусов меньше, чем у референсов, и на 2 градуса меньше, чем у протестированной нами ранее Gigabyte GeForce GTX 1080 G1 Gaming. Правда, здесь ещё стоит учитывать тот факт, что комнатная температура во время тестирования выросла на 1 градус Цельсия и максимальная скорость вентиляторов кулера ASUS при автоматической регулировке примерно на 500 об/мин ниже, чем у Gigabyte (об уровне шума – чуть ниже). Тем не менее не можем сказать, что мы на 100% удовлетворены результатом, показанным ASUS ROG Strix GTX 1080.

При максимальной скорости вентиляторов ASUS ROG Strix GTX 1080 пиковую температуру графического процессора удалось снизить на 12 градусов Цельсия.

При этом уровень шума видеокарты, как вы понимаете, будет очень высок. К его оценке и сравнению мы сейчас и переходим.

Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которой была установлена видеокарта, была вставлена в пенополиуретановую подложку и размещена на самом углу стола. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния составляет около 36 дБА. Скорость вращения вентиляторов регулировалась с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

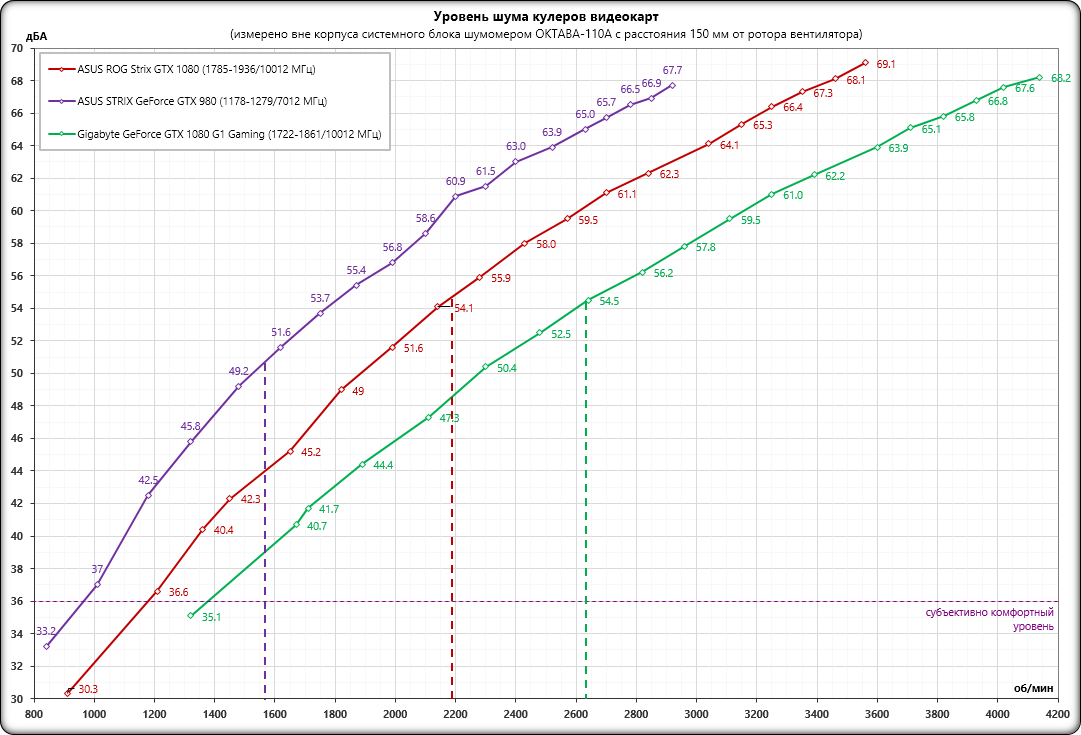

На график с показателями уровня шума ASUS ROG Strix GTX 1080 мы нанесли результаты измерений уровня шума предыдущей флагманской видеокарты ASUS с системой охлаждения DirectCU III – ASUS STRIX GTX 980 Ti. Кроме того, мы включили и результаты ранее протестированной нами Gigabyte GeForce GTX 1080 G1 Gaming с системой охлаждения WindForce 3X. По ходу тестирования других оригинальных версий GeForce GTX 1080 данный график будет обновляться и дополняться. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости вентиляторов систем охлаждения при их автоматической ШИМ-регулировке. Вот что у нас получилось.

Несмотря на тот факт, что кривая уровня шума кулера видеокарты ASUS ROG Strix GTX 1080 проходит выше кривой кулера Gigabyte GeForce GTX 1080 G1 Gaming, уровень шума этих видеокарт при автоматической регулировке скорости одинаков. Это происходит благодаря более низкой скорости вентиляторов кулера ASUS DirectCU III. Тем не менее нельзя не заметить, что предыдущая видеокарта ASUS STRIX GTX 980 Ti работает ещё тише из-за менее «темпераментного» графического процессора. Правда, здесь стоит обратить внимание на тот факт, что ни одну из трёх приведённых на графике видеокарт нельзя назвать тихой или хотя бы комфортной в 3D-режиме, а, по субъективной оценке автора статьи, приятнее остальных шумит Gigabyte GeForce GTX 1080 G1 Gaming.

Оверклокерский потенциал

Для проверки оверклокерского потенциала ASUS ROG Strix GTX 1080 мы увеличили предел по питанию на максимально возможные 120%, а температурный предел повысили до 92 градусов Цельсия. Кроме этого, была зафиксирована скорость вращения вентиляторов на 75% от максимальной, что составило примерно 2750 об/мин. После нескольких часов тестов выяснилось, что без потери стабильности и появления дефектов изображения базовую частоту графического процессора можно поднять всего на 25 МГц, что вряд ли вообще можно назвать разгоном. Возможно, нам достался не самый удачный в плане разгона семпл видеокарты. Но скорее всего, из него просто всё уже выжато инженерами ASUS.

А вот частоту видеопамяти мы смогли увеличить на достойные 1200 МГц, или 12%, что довольно неплохо. В результате частоты разогнанной видеокарты составили 1810-1961/11212 МГц.

Это всё равно выше, чем достигнутые на оригинальной видеокарте Gigabyte частоты. По данным мониторинга, при тестах температурного режима разогнанной видеокарты частота ядра увеличивалась до 2063 МГц.

Как видим, благодаря ручной фиксации скорости вентиляторов, температура разогнанной видеокарты не выросла в сравнении с номинальным режимом её работы.
