Коробка, в которой поставляется ASUS ROG Rampage V Edition 10, выполнена из плотного картона и имеет увеличенные размеры. В центре лицевой стороны приведён только логотип десятилетнего юбилея серии ROG, а в левом нижнем углу пиктограммами обозначены основные из поддерживаемых технологий.

Обратная сторона коробки содержит информацию о компонентах платы и контроллерах, фирменной аудиосистеме и модуле Wi-Fi GO!.

В свою очередь, на торце коробки приведены определения технологий, стикер с серийным номером и номером партии.

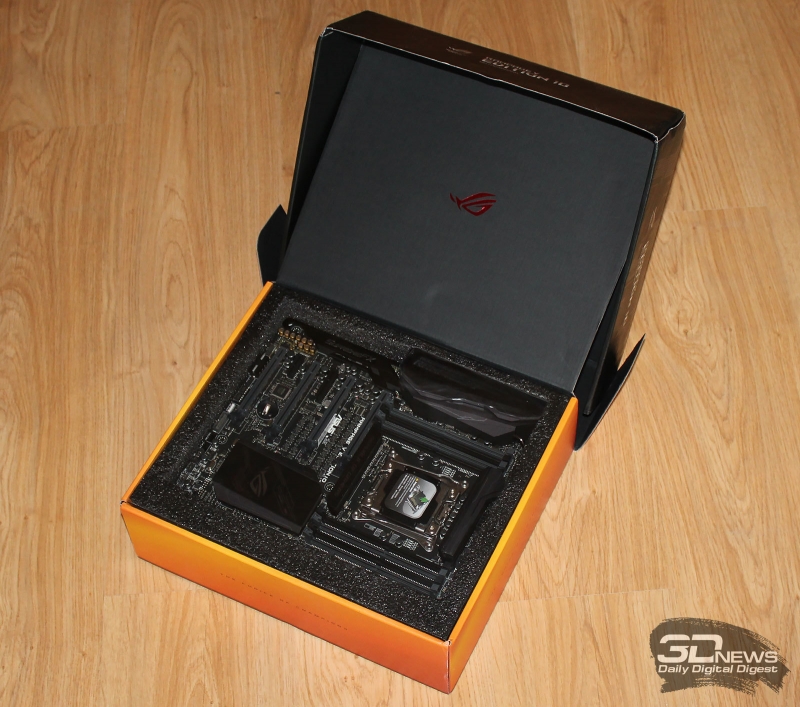

В верхней части коробки под дополнительной картонной прокладкой и в мягком поддоне из вспененного полиэтилена лежит материнская плата.

Под ней находится дополнительная коробка с отсеками, где можно найти множество аксессуаров. Комплектация юбилейной материнской платы действительно уникальная. В её состав входят десять SATA-кабелей, три кабеля с термодатчиками, USB-кабель, кабель для внешней ленты подсветки, кабель для подключения платы ASUS Fan Extension Hub, винты и пластиковая рамка для удобной установки процессора в сокет.

Далее идут три мостика для создания различных SLI-конфигураций, плата расширения для вентиляторов и термодатчиков, антенна модуля Wi-Fi GO!, ASUS Q-Connectors, а также флешка с драйверами и фирменным программным обеспечением.

Приятным бонусом для аудиофилов будет модуль SupremeFX Hi-Fi для установки в пятидюймовый отсек корпуса системного блока.  Подробнее о нём мы расскажем ниже.

Кроме того, в комплекте с ASUS ROG Rampage V Edition 10 поставляются инструкция по установке, памятка по подключению к плате кабелей, наклейки для кабелей и даже подставки под кружки.

Игровых бонусов в комплектации нет, хотя, на наш взгляд, они не помешали бы.

Как и большинство продуктов компании ASUS, плата выпускается в Китае. Гарантийный срок равен стандартным трём годам (для юбилейной платы его также могли бы и увеличить). Стоимость новинки за рубежом начинается с 599 долларов США, а в России на момент подготовки статьи плата стоила от 42 тысяч рублей.

Особенности дизайна

Версия тестируемой сегодня ASUS ROG Rampage V Edition 10 – 1.00. Плата относится к стандарту extended ATX, то есть имеет увеличенную до 272 мм ширину, что может создать определённые неудобства при установке её в корпус системного блока. Длина платы стандартная — 305 мм. Плата базируется на текстолите практически чёрного цвета и не имеет никаких ярких радиаторов.

Напротив, все радиаторы и пластина с обратной стороны текстолита чёрные, хотя и имеют надписи с названием модели платы, десятилетним юбилеем серии и логотип ROG.

Тёмная окраска радиаторов выбрана неспроста — дело в том, что все они оснащены подсветкой, которая лучше всего смотрится именно на тёмном фоне.

В системе охлаждения ASUS ROG Rampage V Edition 10 применены два алюминиевых радиатора, соединённые тепловой трубкой и охлаждающие цепи питания процессора, пластинка с термопрокладкой на обратную сторону этой же зоны и один радиатор охлаждения чипсета.

Остальные навесные элементы платы, в числе которых пластина с обратной стороны, предназначены для организации системы подсветки ASUS Aura.

Задняя панель ASUS ROG Rampage V Edition 10 выполнена довольно оригинально: она уже закрыта пластиной, а в корпус системного блока вставляется только прямоугольная рамка. Это на наш взгляд, удобнее, чем метить портами в отверстия заглушки при установке платы в корпус, на которой, к тому же, нередко установлен громоздкий суперкулер.

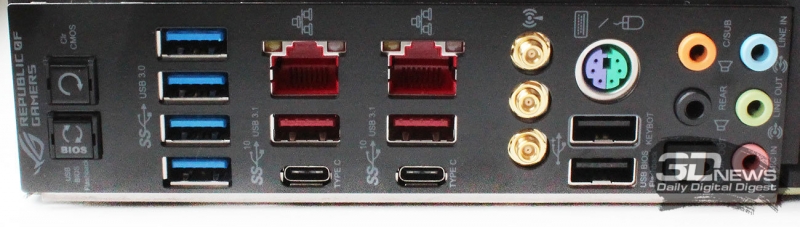

На этой панели расположены следующие выходы:

• кнопка USB BIOS Flashback;
• кнопка Clear CMOS;
• 4 порта USB 3.0/2.0;
• 2 сетевых LAN-розетки RJ-45;
• 4 порта USB 3.1/3.0/2.0 (2 Type-A + 2 Type-C);
• ASUS Wi-Fi GO! модуль (Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0);
• порт PS/2;
• 2 порта USB 2.0/1.1;
• оптический S/PDIF выход;
• 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In).

Без радиаторов и навесных элементов плата выглядит следующим образом.

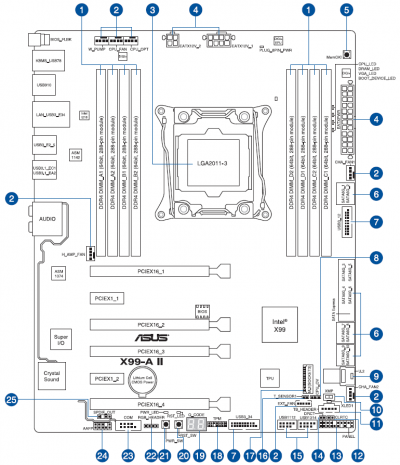

Традиционно приводим мы и схему расположения ключевых элементов платы с их кратким описанием.

Ещё детальнее с ними можно ознакомиться по схеме с таблицей из инструкции по эксплуатации.

Разумеется, в серии плат ROG, нацеленных на рекорды разгона, компания устанавливает процессорные разъёмы ASUS O.C. Socket конструктива LGA2011-v3 с увеличенным числом контактов.

Благодаря дополнительным линиям, такой разъём способен обеспечить процессору ещё более стабильное питание и минимизировать снижение напряжения на высоких нагрузках и частотах. В списке совместимых с ASUS ROG Rampage V Edition 10 процессоров указаны все существующие CPU конструктива LGA2011-v3.

Система питания процессора Extreme Engine Digi+ построена по восьмиканальной схеме, однако, в отличие от материнских плат ASUS линейки Signature, в цепи питания процессора применяются другие компоненты.

Речь идёт о дросселях MicroFine с выдающейся энергоэффективностью, транзисторах Infineon PowIRstage IR3555 и конденсаторах 10K Black Metallic с увеличенным сроком службы.

При этом за управление питанием процессора на плате отвечает хорошо знакомый нам по предыдущим тестированиям контроллер Digi+ VRM ASP1257.

Для обеспечения питания самой платы предусмотрены стандартные 24-контактный и 8-контактный разъёмы, и дополнительный четырёхконтактный, усиливающий линии питания процессора.

Отметим, что восьмиконтактный разъём питания расположен очень близко к радиатору силовой цепи процессора, поэтому подключать и отключать к нему кабель неудобно. На нижнем торце платы есть дополнительный разъём PATA-типа, который рекомендуется подключать при установке в плату трёх и более видеокарт.

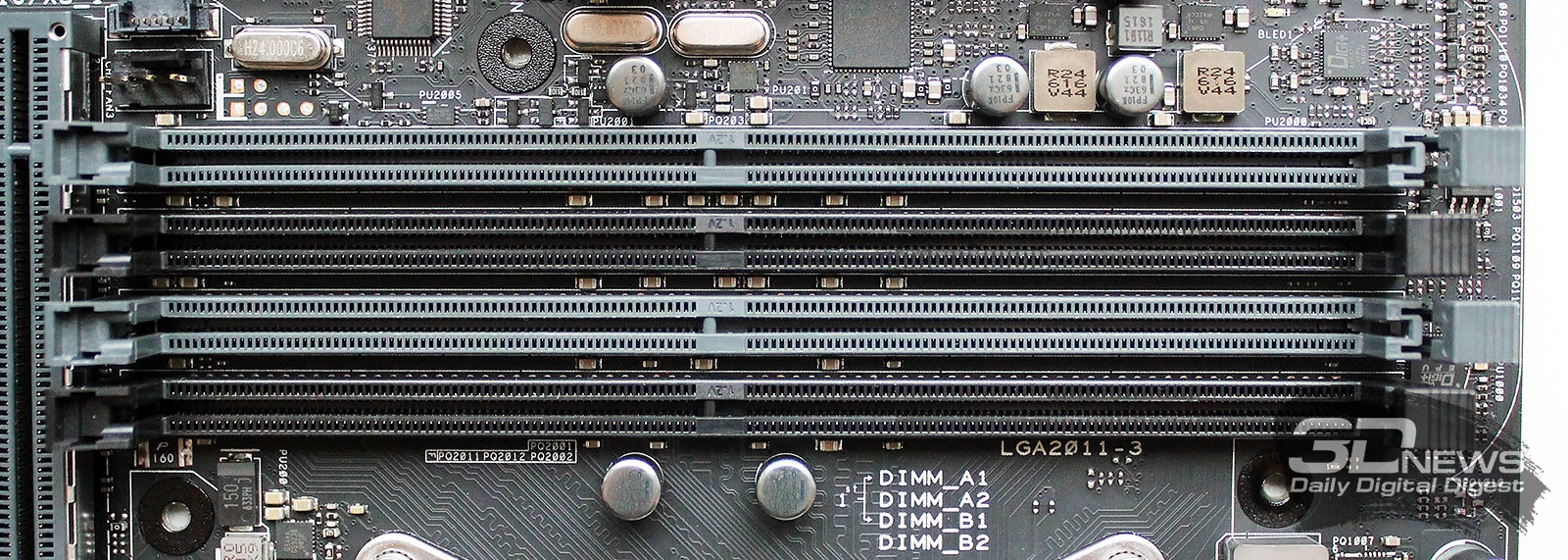

В целях увеличения разгонного потенциала оперативной памяти, материнская плата ASUS ROG Rampage V Edition 10 оснащена восемью слотами оперативной памяти стандарта DDR4 по Т-образной топологии.

Максимальный поддерживаемый платой объём памяти равен 128 Гбайт, чего более чем достаточно для любых задач. Официально поддерживаются модули с XMP (Extreme Memory Profile) и частотами от 2133 до 3333 МГц, но ничто не помешает разогнать память и ещё больше, тем более, что в BIOS платы верхний предел частоты модулей памяти составляет 4000 МГц.

В качестве контроллеров памяти используются две микросхемы Digi+ ASP1250.

Кроме кнопки MemOK! для автоматического подбора параметров работы модулей памяти, на ASUS ROG Rampage V Edition 10 есть дополнительный блок переключателей, с помощью которых можно включить или выключить каждый из четырёх каналов памяти.

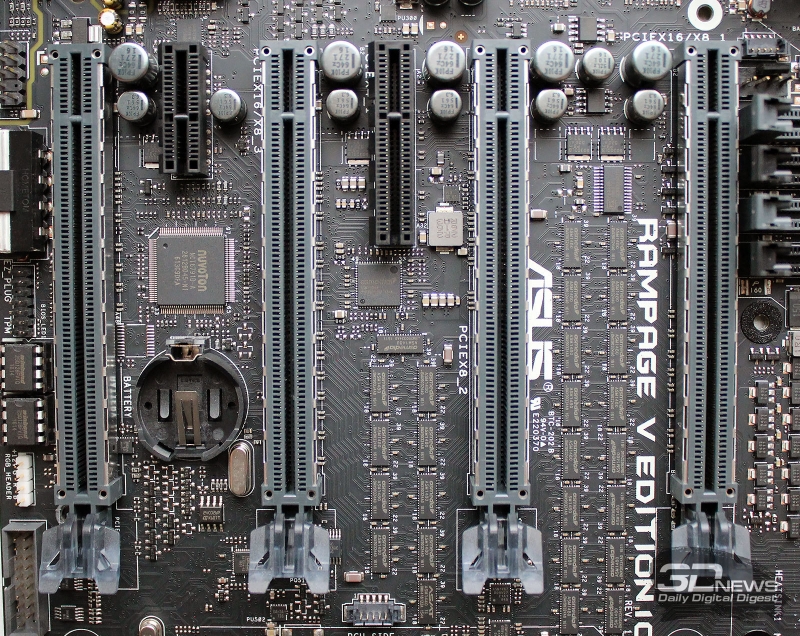

Слотов PCI Express на плате шесть штук. Из них четыре PCI Express 3.0 x16, один – 2.0 x16 и ещё один – 2.0 x1.

Все PCI Express 3.0 слоты на плате имеют металлизированную оболочку ASUS SafeSlot.

Благодаря ей, каждый такой слот становится крепче в 1,6 раза на удержание и в 1,8 раза на излом.

Обратите внимание, как близко расположен первый PCI-Express 3.0 слот к разъемам оперативной памяти и процессорному гнезду. И если с первыми проблем не возникнет, благодаря односторонним защёлкам, то в случае установки габаритного кулера на процессор, он будет задевать видеокарту в первом слоте. Это необходимо учитывать, если есть намерение собрать на ROG Rampage V Edition 10 игровую систему из нескольких видеокарт.

Формально ASUS ROG Rampage V Edition 10 поддерживает любые мультипроцессорные графические технологии AMD и NVIDIA, однако на практике их реализация будет зависеть не только от установленного в плату процессора, но и других компонентов. Примеры режимов работы видеокарт на плате приведены ниже.

Процессор с 28 линиями PCI-E		Процессор с 40 линиями PCI-E

При этом четвёртый слот PCI-E делит линии с накопителями M.2 и U.2, поэтому при их установке в плату он окажется недоступен. В свою очередь, слот PCI Express 2.0 x4 делит линии с двумя внутренними портами USB 3.0 и двумя внешними USB 3.1.

Для распределения линий PCI-E на плате распаяно огромное количество коммутаторов ASM1480.

За распределение линий PCI Express 2.0 на плате отвечает микросхема-коммутатор ASM1184e.

Чипсет Intel X99 Express контактирует с радиатором через толстую термопрокладку. Её вполне можно заменить на термопасту, чтобы повысить эффективность охлаждения кристалла, но при максимальных 47 градусах Цельсия на чипсете, зафиксированных во время тестирования, особой необходимости в этом не было.

ASUS ROG Rampage V Edition 10 оснащена десятью разъёмами SATA III с пропускной способностью до 6 Гбит/с. Привычного SATA Express на данной модели платы не оказалось, и это, на наш взгляд, правильно, поскольку широкое распространение носители информации с таким интерфейсом так и не получили.

Поддерживается создание массивов уровней RAID 0, 1, 5, 10, а также фирменных технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Слева от разъёмов SATA виден горизонтальный разъём U.2 с пропускной способностью до 32 Гбит/с, под который зарезервированы четыре линии PCI-E нижнего порта. Так же четыре линии PCI-E зарезервированы под разъём M.2 с аналогичной пропускной способностью, расположенный сразу за SATA-портами.

Он поддерживает накопители стандартов 2260, 2280 и 22110. Самые коротенькие SSD длиной 42 мм на эту плату штатным способом не установить.

В качестве проводных сетевых контроллеров на ASUS ROG Rampage V Edition 10 используются гигабитные Intel WGI211AT и Intel WGI218LM.

Оба разъёма RJ-45 также имеют аппаратную защиту LANGuard, повышающую устойчивость к статическому электричеству в 1,9 раза и в 2,5 раза – к скачкам напряжения. Не обошлось и без поддержки фирменной программной технологии приоритизации сетевого трафика ASUS Turbo LAN. Кроме этого, в ASUS отмечают низкий уровень загрузки центрального процессора данными сетевыми контроллерами. Беспроводный сетевой интерфейс на плате реализован модулем Wi-Fi 802.11 a/b/g/n/ac с возможностью работы в двух диапазонах 2,4/5 ГГц, поддержкой Bluetooth 4.0 и максимальной скоростью передачи данных до 1300 Мбит/с. Внешняя антенна входит в комплект поставки платы.

В общей сложности, материнская плата оснащена восемнадцатью портами USB. Десять портов реализованы «силами» флагманского чипсета Intel X99 Express, из которых четыре относятся к стандарту USB 3.0 и все размещены на плате, а шесть – к USB 2.0 (2 – на задней панели, 4 подключаются к разъёмам на плате).

Четыре порта USB 3.0 на задней панели реализованы посредством контроллера ASMedia ASM1074.

Как и подобает материнским платам верхнего ценового сегмента, ASUS ROG Rampage V Edition 10 наделена сразу четырьмя высокоскоростными USB 3.1 с пропускной способностью до 10 Гбит/с, из которых два относятся к стандарту Type-A и ещё два к Type-C. Все они размещены на задней панели и реализованы парой одинаковых контроллеров ASMedia ASM1142.

Дополнительно ускорить эти порты можно с помощью специальной утилиты ASUS USB 3.1 Boost.

Звуковой тракт на ASUS ROG Rampage V Edition 10 также особенный – SupremeFX. Пусть в его основе лежит широко распространённый восьмиканальный HD-аудиокодек Realtek ALC1150, дополнительная аппаратная составляющая весьма впечатляет.

Кроме экранирования от наводок самого аудиопроцессора, изоляции зоны звукового тракта токонепроводящей полосой для защиты от помех и разведения левого и правого аудиоканалов в разных слоях текстолита, здесь установлены два операционных усилителя RC4580 с сопротивлением до 300 Ом, аудиофильские конденсаторы Nichicon японского производства, а также есть внешний модуль в пятидюймовый отсек системного блока для подключения наушников.

Последний подключается к материнской плате по USB-интерфейсу и требует дополнительного шестиконтактного кабеля питания, но содержит двухканальный 32-битный преобразователь ESS ES9018K2M Sabre, операционные усилители Texas Instruments LM4562, Hi-Fi-усилитель для наушников Texas Instruments TPA6120A2 и другие компоненты, способные существенно улучшить качество звучания в наушниках. Дополняет столь щедрый аппаратный набор многофункциональный программный комплекс ASUS Sonic Studio II.

В плане реализации функций I/O ASUS ROG Rampage V Edition 10 не отличается от своих сестёр – контроллер Nuvoton NCT6791D-A обеспечит работу порта PS/2, подключаемых к плате вентиляторов и функции мониторинга.

Аналог микросхем TPU (Turbo Processing Unit) – контроллеры ROG – распаяны на лицевой и обратной стороне печатной платы.

Их задача – максимально упростить разгон системы в автоматическом режиме, подобрав для этого все основные параметры для конкретного процессора и оперативной памяти.

Предельно насыщена и нижняя часть платы, где можно найти внутренний аудио-разъём для передней панели, уже упомянутый выше разъём дополнительного питания, TPM-разъём, две микросхемы BIOS, разъём для кабеля внешней подсветки Aura, внутренние USB-порты версий 3.0 и 2.0, контакты ROG_EXT и разъёмы для кабелей передней панели корпуса системного блока.

Из переключателей в нижней части платы размещены только активация режима работы SLI/CrossFireX и кнопка выбора загрузки BIOS.

Все элементы управления для разгона и мониторинга платы выведены в верхний правый угол текстолита.

Здесь, кроме ещё одной пары коннекторов для вентиляторов, находится индикатор POST-кодов, два блока переключателей для оперативной памяти и портов PCI Express, кнопки MemOK!, старта и сброса, безопасной загрузки и кнопка ReTry для перезагрузки системы при отсутствии какого-либо отклика от кнопки Reset.

На плате есть пять обычных разъёмов для вентиляторов с поддержкой ШИМ-управления, один разъём увеличенной мощности (до 3 А) и еще один — для помпы системы жидкостного охлаждения.

Кроме этого в комплект поставки входит плата расширения ASUS Fan Extension Hub. С её помощью можно задействовать ещё четыре вентилятора и четыре термодатчика (в дополнение к четырём термодатчикам на плате).

И наконец нельзя не упомянуть фирменную систему светодиодной подсветки Aura. Здесь она реализована максимально полно и поэтому выглядит плата с ней особенно красиво.

Подсвечивается всё! Замки слотов PCI Express, зона звукового тракта, радиаторы чипсета и цепей питания процессора, дополнительный блок в средней части платы, а также её обратная сторона. С помощью одноимённого программного обеспечения — ASUS Aura — можно настраивать как цвет подсветки, так и выбрать один из девяти режимов работы. Выглядит всё это действительно здорово! Впрочем, смотрите сами.

Добавим, что к разъёму на плате можно подключить светодиодную ленту (в комплект не входит), чтобы вынести всю эту красоту за пределы корпуса системного блока или, например, подсветить контур системы жидкостного охлаждения внутри него.
