p>Одновременно с обновлением материнских плат верхнего ценового сегмента, таких как, например, недавно протестированная нами X99-Deluxe II, компания ASUS дорабатывает и оптимизирует платы среднего класса, которые в разы более популярны среди пользователей. Например, участница нашего сегодняшнего обзора и тестирования – материнская плата ASUS X99-A II – вдвое дешевле упомянутого флагмана, при этом нельзя сказать, чтобы она в чём-нибудь сильно ей уступала.

Технические характеристики и рекомендованная стоимость

Упаковка и комплектация

Выполненная из плотного картона коробка, в которой поставляется материнская плата ASUS X99-A II, оформлена в общем для серии ASUS Signature стиле с преобладанием не выходящего из моды чёрного цвета. Изображение самой платы занимает практически половину лицевой стороны коробки, а снизу небольшими пиктограммами обозначены особенности продукта.

На обратной стороне коробки приведено схематичное обозначение ключевых элементов платы, кратко перечислены технические характеристики, использованные при производстве платы технологии, подсветка и звук.

В комплекте поставки платы только всё самое необходимое: четыре SATA-кабеля с защёлками, кабель внешней ленты RGB-подсветки, заглушка на заднюю панель, гибкий соединительный мостик для SLI, ASUS Q-коннектор для проводов передней панели корпуса, пластиковое устройство для более удобной установки процессора в разъём и винты.

Входят в комплект и инструкция по настройке и эксплуатации платы, компакт-диск с драйверами и утилитами, а также наклейка с логотипом ASUS.

Никаких бонусов в комплектации нет.

Плата выпускается в Китае, а гарантийный срок на неё равен трём годам. Что касается стоимости ASUS X99-A II, то ситуация не совсем понятная. Дело в том, что в зарубежных онлайн-магазинах данную модель можно приобрести за 219 долларов США, что по текущему курсу рубля составляет чуть более 14 тысяч. Такая цена сделала бы плату безусловным бестселлером. Однако суровая российская действительность такова, что купить новую ASUS X99-A II дешевле, чем за 19,5 тысяч рублей, у нас не получится, а это уже не такая привлекательная цена, как рекомендованная. С другой стороны, точно так же ситуация обстоит с ценами и на продукты других производителей, так что ничего удивительного.

Особенности дизайна

Наш экземпляр ASUS X99-A II относится к версии 1.03, имеет стандартный для данного класса плат форм-фактор ATX и размеры 305 × 244 мм. Компоновка платы классическая.

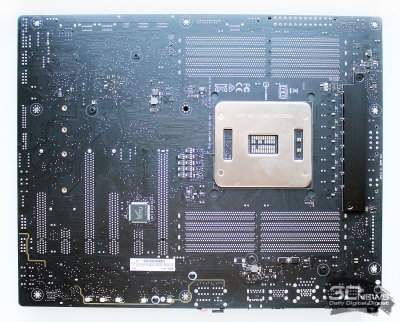

С точки зрения дизайна новая ASUS X99-A II выполнена в общем стиле плат серии Signature: чёрный текстолит, светлый кожух на задней панели, а также белые радиаторы на чипсете и цепях питания.

Все радиаторы в системе охлаждения материнской платы алюминиевые, с элементами платы они контактируют через термопрокладки, тепловых трубок нет.

Один радиатор, установленные у задней панели, вообще ни с чем не контактирует, да ещё и накрыт пластиковым кожухом, поэтому его назначение нам совершенно не понятно.

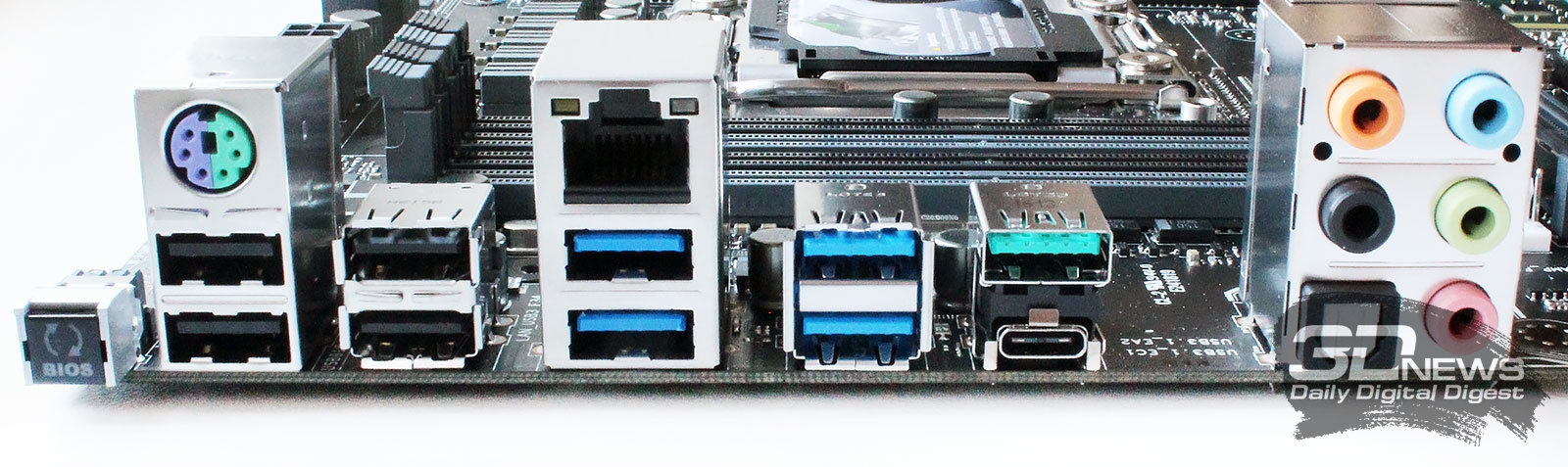

На заднюю панель ASUS X99-A II выведены следующие разъёмы:

• кнопка USB BIOS Flashback;
• комбинированный порт PS/2;
• 4 порта USB 2.0/1.1;
• сетевая LAN-розетка RJ-45;
• 4 порта USB 3.0/2.0;
• 2 порта USB 3.1/3.0/2.0 (Type-A + Type-C);
• оптический S/P-DIF-выход;
• 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In).

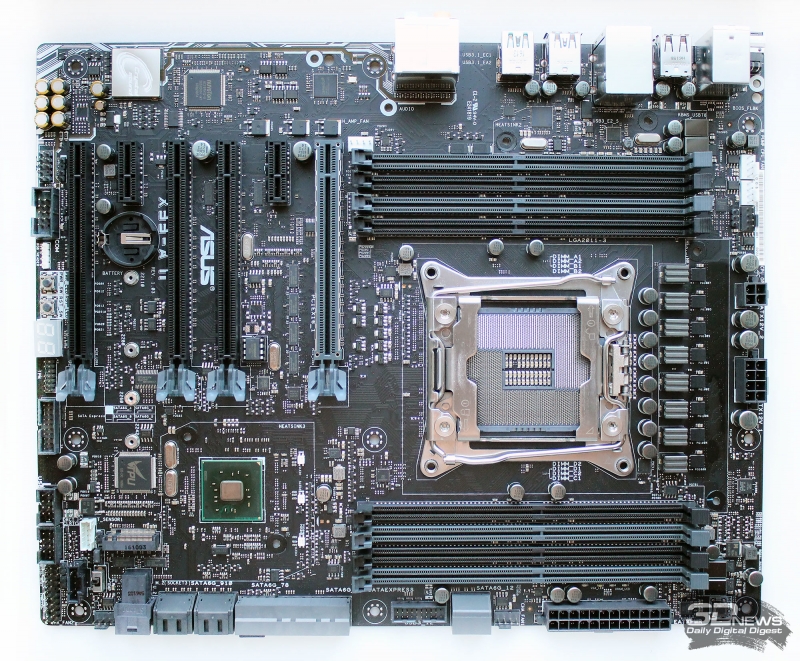

Все радиаторы крепятся сквозь плату винтами, а не пластиковыми защёлками, как это нередко бывает. Без кожуха и радиаторов ASUS X99-A II выглядит следующим образом.

Ключевые компоненты платы приведены производителем на удобном для восприятия фото.

Пусть и не столь наглядно, зато гораздо детальнее с ними можно ознакомиться на схеме с таблицей из инструкции по эксплуатации.

Как и на флагманских материнских платах ASUS с чипсетом Intel X99 Express, X99-A II получила фирменный процессорный разъём ASUS O.C. Socket конструктива LGA2011-v3.

Он имеет увеличенное число контактов, благодаря которым процессору обеспечивается стабильное питание, а также снижается вероятность провалов напряжения при высоких нагрузках, что, в свою очередь, позволяет добиться более высокой частоты при разгоне. Добавим здесь, что платой поддерживаются все существующие процессоры конструктива LGA2011-v3.

Система питания процессора DIGI+ VRM не менялась со времен первой платы X99-A: она построена по восьмифазной схеме с использованием японских полимерных конденсаторов, дросселей с ферритовым сердечником и драйверов IR3535 производства International Rectifier.

За управление питанием процессора на плате отвечает контроллер Digi+ VRM ASP1257.

В целом для питания платы на ней предусмотрены стандартные 24-контактный и 8-контактный разъёмы, а также дополнительный четырёхконтактный.

Последнего разъёма на X99-A не было, а предназначен он для дублирования 12В-линии процессора, что обеспечивает ему более стабильное питание.

Конструктивно разъёмы для оперативной памяти стандарта DDR4 с удобными односторонними защёлками Q-DIMM не изменились и по-прежнему расположены с двух сторон от процессорного разъёма по четыре штуки.

При этом максимальный поддерживаемый платой X99-A II объём памяти увеличен с 64 до 128 Гбайт, с одновременные расширением спектра поддерживаемых частот, которые теперь выглядят так: 3333(O.C.)/ 3300(O.C.)/ 3200(O.C.)/ 3000(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2400(O.C.)/ 2133 МГц. Не забыта и поддержка XMP (Extreme Memory Profile). С перечнем конкретных модулей можно ознакомиться, скачав PDF-файл, но если вашей памяти в этом перечне не оказалось, то это вовсе не значит, что плата с ней не совместима. Облегчить задачу настройки оперативки призвана уже хорошо знакомая нам с вами кнопка MemOK!.

Для управления питанием каждой четвёрки модулей памяти на плате установлены контроллеры Digi+ ASP1250.

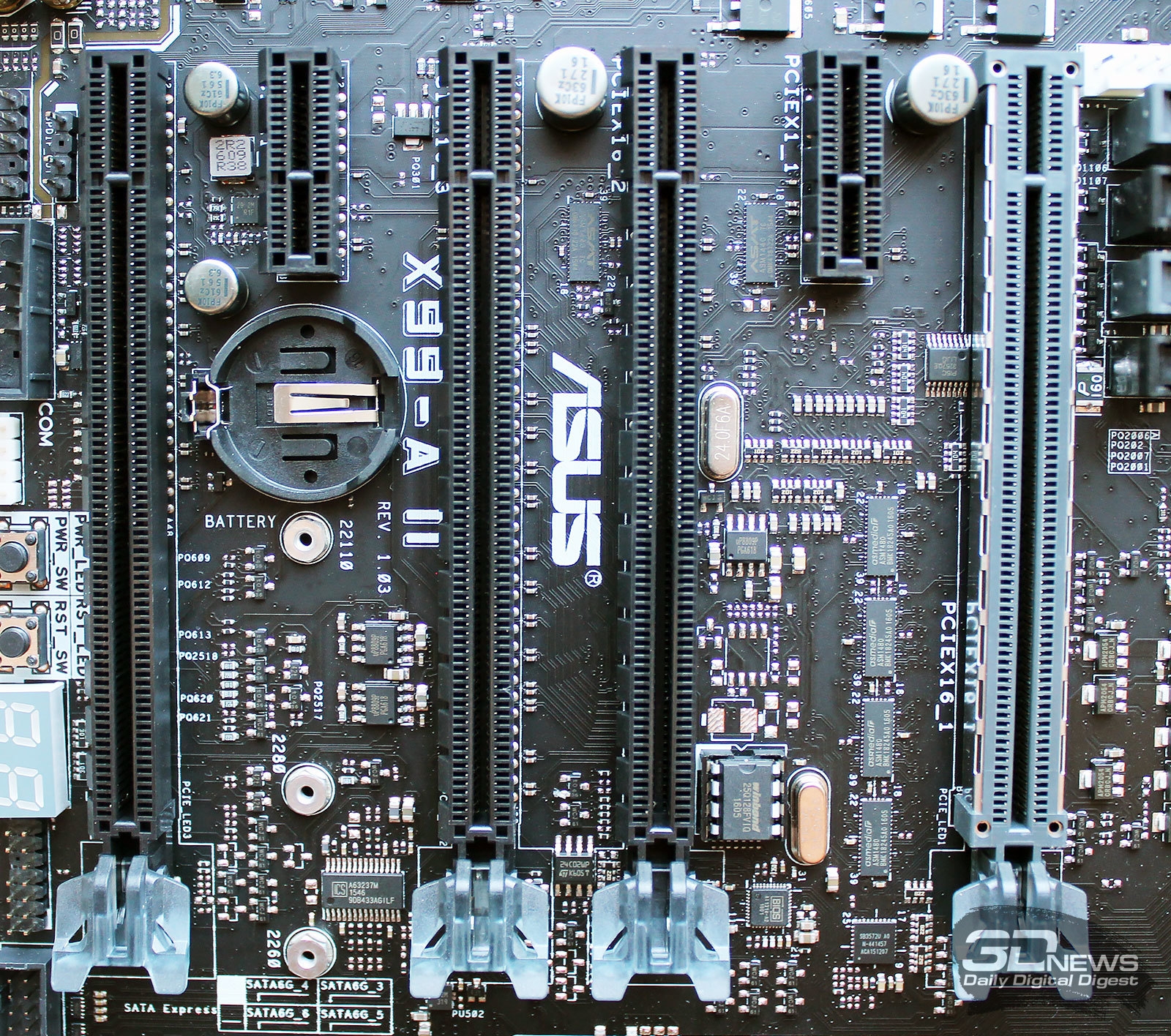

Количество, расположение и работа слотов PCI Express на второй версии материнской платы X99-A не изменились. Всего здесь три PCI Express 3.0 x16, один – 2.0 x16 и ещё два – 2.0 x1.

Отличительной особенностью платы X99-A II является первый, как правило наиболее часто используемый слот PCI Express 3.0, получивший металлизированную оболочку.

Как вы уже знаете из наших предыдущих статей, данная технология называется ASUS SafeSlot. Она усиливает PCI-слот в 1,6 раза на удержание и в 1,8 раза на сдвиг/излом.

Что касается режимов работы PCI Express и поддержки мультипроцессорных графических технологий AMD CrossFireX и NVIDIA SLI, то здесь вообще нет никаких изменений. Всё наглядно продемонстрировано на следующем изображении.

При этом в спецификациях платы на сайте заявлена поддержка Quad SLI и Quad CrossFireX — такую конфигурацию можно собрать, только если в дополнение к трем обычным найти одну однослотовую видеокарту и установить ее в разъем PCI Express x16 2.0, который на самом деле работает только в режиме x4. Добавим, что за распределение линий PCI-E на плате отвечают коммутаторы ASM1480 в количестве четырёх штук.

Приведём мы и ничем не примечательное фото чипсета Intel X99 Express.

Конструктивно у ASUS X99-A II десять разъёмов SATA III, но одновременно могут быть задействованы только восемь портов с пропускной способностью до 6 Гбит/с. Два из них входят в состав одного SATA Express с пропускной способностью до 10 Гбит/с.

Четыре SATA-порта чёрного цвета поддерживают создание массивов RAID 0, RAID 1, RAID 5, RAID 10, а также технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Слева от них появился горизонтальный разъём U.2 с пропускной способностью до 32 Гбит/с, резервирующий под себя четыре линии PCI-E. Данного разъёма не было на первой версии платы.

Что касается разъёма M.2 с пропускной способностью до 32 Гбит/с, то здесь он не претерпел изменений.

Благодаря очень удачному расположению, он поддерживает накопители любой длины: 2242, 2260, 2280 и 22110. Отметим, что при использовании порта M.2 нижний PCI Express слот будет недоступен для работы с устройствами.

Сетевой интерфейс на ASUS X99-A II только один — он представлен гигабитным контроллером Intel WGI218V.

Как и у флагманских плат ASUS с чипсетом Intel X99 Express, здесь разъём RJ-45 также имеет аппаратную защиту LANGuard, повышающую стойкость к статическому электричеству в 1,9 раза и к перепадам напряжения  в 2,5 раза.

Конечно же, поддерживается программная технология приоритизации сетевого трафика ASUS Turbo LAN, с помощью которой можно в 1,45 раза снизить задержки прохождения пакетов в трафике.

Всего на ASUS X99-A II восемнадцать портов USB. Из них возможностями чипсета Intel X99 Express реализовано 13 портов, из которых пять относятся к стандарту USB 3.0, а ещё восемь – к USB 2.0. Три дополнительных порта USB 3.0 на задней панели реализованы возможностями контроллера ASMedia ASM1074.

В отличие от первой версии ASUS X99-A, новая плата получила два высокоскоростных USB 3.1 (Type-A и Type-C). Они размещены на задней панели и реализованы контроллером ASMedia ASM1142.

Каждый из них способен обеспечить пропускную способность до 10 Гбит/с.

Как и X99-Deluxe II, новая X99-A II получила усовершенствованный звук Crystal Sound 3, имеющий предрегулятор питания на входе аудиосистемы для уменьшения помех. Как вы уже знаете, в основе этого звукового тракта лежит восьмиканальный HD-аудиокодек Realtek ALC1150.

Есть здесь и экранирование аудиопроцессора, и встроенный усилитель для наушников, и японские высококачественные конденсаторы Nichicon, и изоляция зоны звукового тракта не проводящей ток полосой для защиты от помех, и разведение левого и правого аудиоканалов в разных слоях текстолита, и даже светодиоды.

В результате всё это позволяет достичь воспроизведения звука с соотношением сигнала и шума 112 дБ (104 дБ – на линейном входе).

Контроллер Nuvoton NCT6791D-A на ASUS X99-A II обеспечивает работу порта PS/2 и функции мониторинга.

В свою очередь, две микросхемы TPU (Turbo Processing Unit), распаянные на лицевой и обратной стороне печатной платы, помогут пользователям разогнать систему в автоматическом режиме и подобрать для этого все ключевые параметры.

Нижняя часть платы практически не претерпела изменений и по-прежнему содержит аудиоразъёмы для передней панели, COM-порт, кнопки включения и сброса, индикатор POST-кодов, TPM, внутренние USB-порты и разъёмы для кабелей передней панели.

Из нововведений здесь появился разъём для кабеля внешней подсветки Aura, хотя сам кабель в комплект не входит.

Из переключателей в нижней части платы остался только XMP, активирующий наиболее быстрый профиль работы оперативной памяти.

Слева от него виден белый разъём для подключения кабеля внешней панели управления вентиляторами, которой комплектуются более дорогие версии материнских плат ASUS. При этом сама ASUS X99-A II и без этой панели может похвастать исчерпывающими возможностями по подключению  вентиляторови управлению ими. Всего в её арсенале пять четырёхконтактных разъёмов для подключения вентиляторов и ещё один разъём увеличенной мощности для обеспечения питания и мониторинга помп систем жидкостного охлаждения.

Помимо работы и мониторинга шести вентиляторов, плата также способна обеспечивать мониторинг шести термодатчиков, включая один внешний.

Как и другие материнские платы компании, ASUS X99-A II получила 128-Мбит BIOS с возможностью восстановления или обновления через USB-порт.

В последнем случае эту операцию можно выполнять даже без установки в плату процессора и оперативной памяти.

Ну и последним отличием ASUS X99-A II от предшественницы является фирменная система подсветки Aura.

На данной версии платы подсвечиваются замки слотов PCI Express, зона звукового тракта и радиатор чипсета в верхней части. Цвет подсветки и один из девяти режимов работы можно настраивать через программное обеспечение ASUS Aura. Дополнительно к плате можно подключить светодиодную ленту (приобретается отдельно), которая будет светиться в одной гамме с элементами платы.
