В приведённой выше таблице для сравнения представлены технические характеристики двух старших моделей в линейке новых двухдисковых накопителей: Thecus N2810PLUS и Thecus N2810PRO. От младшего NAS Thecus N2810 они отличаются чуть более производительными процессорами, вдвое увеличенной ёмкостью установленной оперативной памяти и дополнительными выходами аудио- и видеосигнала. В остальном характеристики этих сетевых накопителей схожи.

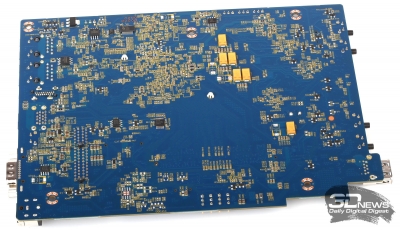

Системная плата NAS Thecus N2810

Основу всех трёх NAS новой линейки составляют процессоры, принадлежащие семейству Intel Braswell. Модель Thecus N2810 работает под управлением процессора Intel Celeron N3050. Это младший процессор в семействе: он имеет новую архитектуру Airmont и производится по 14-нанометровому техпроцессу. Его тактовая частота составляет 1,6 ГГц, при необходимости она увеличивается до 2,08 ГГц, а объем кеш-памяти второго уровня у Celeron N3050 равен 2 Мбайт. Показатель TDP у процессора очень низкий – всего 6 Вт, поэтому в качестве системы охлаждения для него используется простенький алюминиевый радиатор.

Как и другие уже протестированные нами представители нового поколения NAS, основанные на аппаратной логике Intel Braswell, сетевой накопитель Thecus N2810 может похвастаться HDMI-выходом, который реализован благодаря наличию у процессора интегрированного графического ядра Intel HD Graphics восьмого поколения. Аппаратные возможности встроенного графического адаптера позволяют декодировать видео в форматах H.264 (AVC), MPEG-4 Part 2, MPEG-2 и VC-1. Видеоядро процессора Intel Celeron N3050 имеет 12 исполнительных устройств и работает на частотах 320-600 МГц. Оно способно обрабатывать разрешения вплоть до 4K UHD 2840 × 2160 точек (2160p) при частоте 30 Гц. А вот цифровой аудиовыход S/P-DIF предусмотрен лишь у старших моделей NAS Thecus, тогда как у нашего накопителя он отсутствует, как отсутствует на системной плате и соответствующий аудиоконтроллер.

Модуль оперативной памяти Innodisk DDR3L-1600 2 Гбайт

Процессор работает с памятью DDR3L-1600. Максимально допустимый объём ограничен значением 8 Гбайт. На системной плате устройства размещён единственный слот SO-DIMM, в котором штатно установлен модуль DDR3L-1600 ёмкостью 2 Гбайт производства тайваньской компании Innodisk Corporation. При желании этот модуль можно заменить другим — с ёмкостью вплоть до 8 Гбайт. Перечень проверенных на совместимость модулей памяти можно найти на сайте производителя.

Гигабитные сетевые контроллеры Intel I210-AT

На борту сетевого накопителя имеется два гигабитных сетевых интерфейса с шинами PCI Express, представленных двумя контроллерами I210-AT производства Intel.

NAND-модуль Micron JW963 для хранения ОС

Процессор Intel Celeron N3150 работает лишь с двумя SATA-интерфейсами, но для двухдискового Thecus N2810 этого вполне достаточно. Внешних портов eSATA у этого устройства нет, а потому не потребовалось устанавливать дополнительный SATA-контроллер на системную плату. Три порта USB 3.0 также реализованы средствами центрального процессора — дополнительный контроллер не требуется.

На системной плате имеется модуль флеш-памяти JW963 для хранения управляющей ОС производства компании Micron Technology. Объём NAND-памяти составляет 4 Гбайт.

Контроллер ввода-вывода ITE IT8616E

Также на системной плате сетевого накопителя можно заметить миниатюрный контроллер ввода-вывода ITE IT8616E, благодаря которому осуществляется ещё и системный мониторинг, а также управление системным вентилятором. В целом набор системной логики и контроллеров подобран достаточно неплохо, но никаких «излишеств» вроде портов eSATA для расширения ёмкости накопителя или аудиоконтроллера с цифровым выходом у Thecus N2810 нет.

В том числе за счет этого удалось снизить стоимость NAS. Дополнительные интерфейсы нужны далеко не всем пользователям, ну а для тех, кто не считает их лишними, Thecus предлагает две старшие модели.

⇡#Внешний вид и эргономика

Внешний вид Thecus N2810T

Сетевой накопитель Thecus N2810 выполнен в классическом для такого типа устройств металлическом корпусе с жёстким внутренним каркасом, который закрыт п-образным металлическим кожухом. Из пластика изготовлена только лицевая панель. В основном используется матовый пластик, на котором не остается отпечатков пальцев, но частично в оформлении лицевой части корпуса применяется и его лакированный аналог.

Вид снизу

Корпус Thecus N2810 выкрашен в чёрный цвет. Неокрашенными оставлены задняя панель с разъёмами и нижняя часть корпуса, на которой закреплены огромные для такого компактного сетевого накопителя цилиндрические ножки из пластика с резиновыми вставками.

Лицевая панель

Дисковый отсек у Thecus N2810 рассчитан на вертикальное размещение салазок. Дверцы он не имеет, поэтому внешний вид этого NAS формируют ещё и лицевые панели дисковых салазок. Слева от дискового отсека в вертикальный ряд выстроены четыре светодиодных индикатора, информирующих пользователя о сетевой активности по каждому из Ethernet-каналов и работе дисков. Индикаторы выполнены в виде точек, которые вряд ли будут отвлекать при работе или мешать ночью. Там же находится квадратная клавиша управления питанием с подсветкой, кнопка копирования данных с внешних носителей, подключаемых к USB-порту на лицевой панели, и сам порт USB 3.0.

Панель интерфейсов

Крепление держателя кабеля питания

Все остальные указанные в спецификации интерфейсы традиционно расположены на задней стенке корпуса, рядом с металлической решёткой, скрывающей 70-миллиметровый вентилятор. Здесь же размещён разъём для подключения адаптера питания, гнездо для крепления замка безопасности типа Kensington, утопленная вглубь корпуса кнопка перезагрузки устройства, служебный COM-порт и небольшое круглое отверстие для крепления держателя кабеля питания из комплекта поставки. Держатель выполнен в виде обыкновенного пластикового хомута с крепёжным элементом для корпуса.

Дисковый отсек Thecus N2810

Салазки жёстких дисков

Дисковые салазки Thecus N2810 имеют полностью пластиковую конструкцию, но, в отличие от аналогичных пластиковых салазок сетевых накопителей других производителей, выглядят они куда более прочно. У них есть открывающиеся ручки с пружинными механизмами и запирающимися на ключ замками, а металлические накладками в передней части, которые при монтаже примыкают к металлическому каркасу NAS и обеспечивают вывод тепла на корпус. Выглядит подобная конструкция весьма серьёзно.

Элементы крепления 3,5-дюймовых носителей

При этом для монтажа 3,5-дюймовых носителей можно не использовать винты. Инструмент для этого тоже не понадобится. Достаточно лишь открыть боковые планки со штифтами, установить диск, после чего закрыть планки до характерного щелчка. Штифты будут удерживать диск вместо винтов. Вот только амортизирующих вкладок в данном случае не предусмотрено. При желании носитель в салазках может быть закреплён дополнительно винтами снизу. Там же расположены и отверстия для крепления 2,5-дюймовых носителей.

Конструкция ручки с замком

Лицевые панели дисковых салазок имеют довольно массивную конструкцию, но при этом снабжены вентиляционными отверстиями для забора воздуха. Большая толщина панелей объясняется наличием встроенного пружинного механизма ручки с большой прямоугольной кнопкой с надписью «PUSH», активирующей этот механизм, и встроенным механическим замком с ключом, предотвращающим случайное извлечение диска при работе. Отметим также, что дисковые отсеки аккуратно пронумерованы, как и соответствующие индикаторы на лицевой панели, — мелочь, но добавляет удобства.

⇡#Внутреннее строение

Thecus N2810 со снятым кожухом

Крепление основной системной платы

Снимать кожух с устройства придётся лишь в том случае, если вы решите увеличить объём оперативной памяти — для этого понадобится заменить предустановленный модуль. Сама по себе операция по замене модуля памяти не представляет никакой сложности, а вот добраться до него будет весьма и весьма непросто. Материнская плата в Thecus N2810 ориентирована вертикально вдоль одной из боковых стенок, а модуль памяти находится на той её стороне, которой плата развёрнута внутрь корпуса.

Дополнительная системная плата и задняя панель, демонтируемые при замене модуля памяти

Чтобы добраться до слота с установленным модулем, придётся снять ещё и дополнительную плату с разъёмами для подключения дисков, а также панель с вентилятором, открутив в общей сложности два десятка различных винтов. Причём неискушённому пользователю придётся ещё подумать о том, какие именно винты придётся выкручивать. Неудобно, но вряд ли вы будете менять память больше одного раза за все время жизни NAS, так что не будем записывать это в недостатки.

Внутреннее строение

С противоположной стороны от системной платы на силовом металлическом каркасе были обнаружены весьма интересные крепления, по внешнему виду и размерам подходящие под установку носителя форм-фактора 2,5-дюйма. В данной модели сетевого накопителя подключать такой носитель просто не к чему, так что это явно задел для другой модели. А вот чем обусловлено наличие свободного «верхнего этажа» над дисковым отсеком, точно сказать сложно. Возможно, в других моделях NAS с тем же корпусом этот отсек используется для каких-то дополнительных плат или встроенного блока питания, а может его наличие просто обусловлено габаритами основной системной платы.
