Двухдисковый сетевой накопитель Synology DS216j позиционируется производителем как домашнее файловое хранилище, доступное для большинства пользователей, но при этом современное и достаточно производительное для нужд простого пользователя. Почти все ныне выпускаемые домашние NAS серии J отличаются тем, что в их основе лежит аппаратная платформа Marvell ARMADA, а не Intel. Не стал исключением и герой нашего обзора. В последнее время таких истинно «народных» сетевых накопителей в нашей тестовой лаборатории бывает совсем немного, так что выяснить его возможности и нам, и вам, наверняка будет весьма интересно.

Но на этот раз мы решили не останавливаться лишь на описании устройства и проверке скорости обмена данными, а протестировать его ещё и в качестве системы видеомониторинга. Как и другие NAS компании Synology, модель Synology DS216j работает под управлением универсальной ОС Disk Station Manager (DSM), большинство функций и возможностей которой с успехом используется как на самых дорогих и быстрых, так и на самых младших домашних сетевых накопителях. Не стало исключением и устанавливаемое приложение для видеонаблюдения Surveillance Station, а потому наш сегодняшний гость вполне может стать основой для домашней (да и для офисной тоже) системы видеоконтроля.

⇡#Комплект поставки

Устройство поставляется в компактной картонной коробке без полиграфии, имеющей традиционную пластиковую ручку для транспортировки. Внутри, кроме самого накопителя, был найден стандартный набор аксессуаров:

• адаптер питания со съёмным силовым кабелем;
• сетевой кабель;
• набор винтов для крепления дисков;
• пара винтов для фиксирования корпуса;
• краткое печатное руководство по началу работы.

⇡#Технические характеристики

* Средняя цена по «Яндекс.Маркету» на момент написания статьи

Как уже было сказано выше, в основе устройства лежит платформа Marvell ARMADA семейства 385 с процессором 88F6820, имеющим два ядра ARM v7-Cortex-A9. По своей спецификации этот 32-битный процессор может работать на тактовой частоте до 2,0 ГГц, но в спецификации от Synology это значение ограничено лишь одним гигагерцем. Отметим, что процессор специально создан для работы с NAS, и, стало быть, ориентирован в первую очередь на специфические для сетевых накопителей задачи. Процессор отличается очень низким энергопотреблением (до 5 Вт), а потому нагревается несильно. Традиционный решётчатый радиатор в данном случае заменён металлической пластиной.

Процессор работает с памятью DDR3/3L/4. В официальной спецификации ничего не сказано о максимально допустимом объёме, но в случае с Synology DS216j он составляет всего 512 Мбайт, что совсем немного. Причём модуль памяти распаян непосредственно на системной плате и не может быть заменён в последствии на более ёмкий. Модуль DDR3L-1600 SDRAM H5TC4G63AFR-PBA производства компании SK hynix.

На борту сетевого накопителя имеется один гигабитный сетевой интерфейс, представленный широко известным контроллером Marvell Alaska 88E1514. Два SATA-контроллера и два USB-интерфейса версии 3.0 встроены в SoC-процессор. Никаких других дополнительных внешних интерфейсов, вроде eSATA-портов или мультимедийных выходов, у Synology DS216j нет. Их наличие отрицательно скажется на конечной стоимости продукта, что для такого класса NAS просто неприемлемо.

Внешний вид и эргономика

В конце прошлого года в нашей тестовой лаборатории побывала модель Synology DS216play, дизайн которой почти идентичен дизайну модели Synology DS216j. Основное отличие заключается в разных цветах пластикового корпуса. Если мультимедийный NAS Synology DS216play выпускается в чёрном матовом цвете, то наш сегодняшний гость отличается белоснежными гладко отполированными поверхностями. В остальном их корпуса отличаются лишь внешними интерфейсами.

Пластиковый корпус представляет собой несущую силовую конструкцию, хотя внутри него монтируется ещё и металлический каркас. Корпус состоит из двух половинок соединяющихся между собой при помощи пазов на торцах и фиксирующихся парой винтов из комплекта поставки. Салазок этот NAS не имеет, так что корпус предназначен для вскрытия и установки носителей самим пользователем.

Ввиду последнего обстоятельства лицевая панель Synology DS216j представляет собой плоскую стенку, хотя и не без элементов декора. Украшает её узкая вертикальная полоса, слегка утопленная вглубь корпуса. На ней расположены светодиодные индикаторы с зелёной подсветкой, информирующие пользователя о состоянии устройства, работе дисков и сетевого интерфейса. В самом низу находится прямоугольная кнопка питания со встроенным светодиодом синего цвета.

В качестве дополнительных привлекающих внимание элементов дизайна устройства выступают расположенные на боковых гранях надписи «Synology» с изящно вырезанными насквозь буквами. Ну а на нижней части корпуса, ближе к лицевой панели, размещены прорези для забора воздуха. Воздух внутри корпуса устройства циркулирует от передней части до задней стенки с вентилятором, который и инициирует это движение. Также в нижней части корпуса Synology DS216j размещены достаточно крупные резиновые ножки, сильно выступающие за габариты пластиковых частей.

Все разъёмы традиционно расположены на задней металлической стенке, под пластиковой решёткой встроенного вентилятора, занимающей примерно две трети всей имеющейся площади. Кроме указанных в спецификации устройства двух портов USB 3.0 и сетевого порта RJ-45, здесь размещён разъём для подключения адаптера питания и гнездо для крепления замка безопасности типа Kensington.

А вот на лицевой панели Synology DS216j, как и у модели Synology DS216play, ни одного USB-порта нет, что не слишком удобно, если вы планируете часто пользоваться функцией копирования данных с внешних носителей. Радует лишь тот факт, что оба имеющихся у накопителя порта USB имеют спецификацию 3.0. В остальном внешность и конструктивное исполнение Synology DS216j можно охарактеризовать как не вызывающую никаких нареканий.

⇡#Монтаж жёстких дисков и внутреннее строение

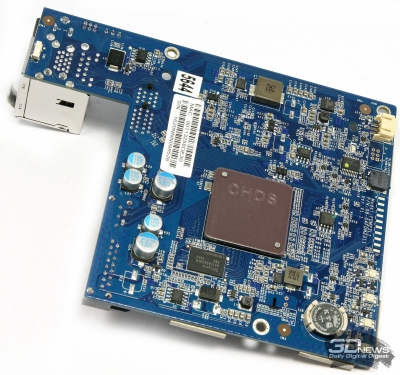

Для монтажа жёстких дисков в Synology DS216j потребуется отвёртка и пять минут вашего времени (даже в том случае, если этот сложный инструмент вы держите в руках в среднем раз в год). Внутренний металлический каркас закреплён на одной из пластиковых половинок корпуса. Системная плата закрыта от пользователя металлическим листом, на котором размещены крепёжные элементы для жёстких дисков. Ввиду того, что на плате практически отсутствуют внешние контроллеры, она занимает совсем немного места. Дополнительная плата с дисковыми интерфейсами, как и задняя металлическая панель с вентилятором, крепятся к тому же каркасу перпендикулярно.



Стоит отметить, что, несмотря на отсутствие дисковых салазок, производитель позаботился о том, чтобы NAS как можно меньше шумел. Мягкие демпферы размещены на всех металлических частях корпуса, которые соприкасаются с дисками. В результате диски вообще не касаются металла и, как следствие, работают почти бесшумно. Тоже относится и к конструкции крепления вентилятора. Вместо винтов для его удержания используются пластиковые оси вентиляционной решётки и монтажный набор, состоящий из резиновых шайб и пластиковых втулок. Такой же пакет демпферов мы видели и у модели Synology DS216j. Он очень эффективно устраняет вибрации корпуса, возникающие при работе вентилятора. Всё это говорит о заботе производителя о пользователе и позволяет поставить устройству высший балл за эргономичность конструкции.

⇡#Работа с устройством – возможности Surveillance Station

Для работы с Synology DS216j производителем предлагается ОС DSM версии 6.0, возможности которой уже были подробно изучены нами совсем недавно на примере четырёхдискового сетевого накопителя Synology DS916+. В виду того, что аппаратные возможности двухдискового Synology DS216j имеют ряд ограничений, часть новых функций, описанных нами в указанном выше материале, работать в данном случае не будет. Так, возможности отформатировать том в файловой системе BTRFS у Synology DS216j нет, как нет и процедуры снятия моментальных снимков. Но в остальном один из самых младших двухдисковых сетевых накопителей от Synology обладает теми же функциями, какие доступны и для старших моделей.

Не стала исключением и возможность использования обширной библиотеки дополнительных приложений, куда входят десятки различных программ, созданных не только программистами Synology, но и сторонними разработчиками. В библиотеке немало приложений и для домашних пользователей, и для бизнес-сегмента, но программный комплекс Surveillance Station стоит в этом списке особняком, ведь его с успехом можно использовать и в условиях крупного офисного здания, и для контроля за собственной квартирой или домом. Иными словами, он может быть интересен любой категории пользователей. Вот о нём-то мы сейчас и поговорим чуть более подробно, оценив возможность использования Synology DS216j в качестве сервера видеорегистрации и мониторинга (Network Video Recorder или NVR).

На момент написания этого материала пакет Surveillance Station имел версию 7.2. Именно с ним мы и проводили тестирование устройства в качестве NVR. Скачивание и установка программы не требует много времени, и вот уже на рабочем столе DSM висит соответствующий ярлык, нажав на который, запускается отдельное окно веб-браузера с приложением. Разработчик настоятельно рекомендует работать с Internet Explorer 11, Mozilla Firefox (32-разрядный) или Safari. При попытке запустить приложения в браузерах Google Chrome или Mozilla Firefox (64-разрядный), приложение Surveillance Station работать действительно отказалось, что накладывает некоторые ограничения на используемую клиентскую платформу для работы с этим ПО.

Главная страница Surveillance Station 7.2 представляет собой отдельный рабочий стол с вынесенными на него пиктограммами – разделами меню. По умолчанию это: «Видео в реальном времени», «Временная шкала», «IP-Камера», «Запись» и «Справка», но по желанию пользователя можно вынести и другие разделы. Интерфейс работает в многооконном режиме. При первом включении потребуется провести выбор и настройку подключённых к сети камер. Но прежде чем приступать к описанию этого несложного процесса, стоит сказать пару слов о том, какие камеры можно подключить к NAS Synology и как вообще это делается. Сразу стоит отметить, что и этот процесс не займёт у вас много времени, хотя минимальные знания основ сетевого проектирования на уровне домашнего пользователя всё-таки потребуются.

Выбору сетевой или, как её чаще всего называют, IP-камеры видеонаблюдения можно было бы посветить отдельный большой материал, поэтому вдаваться сейчас в подробности этого процесса мы не будем. Скажем лишь, что основным отличием от всех прочих типов камер является наличие у неё Ethernet-интерфейса. Ну а внешнее исполнение, тип питания, разрешение, размер матрицы и прочие параметры должны подбираться исходя из соображений размещения устройства, а также требуемых для выполнения задач. Защищать при этом можно не только большое помещение или загородный дом, но и скромный однокомнатный офис или собственную квартиру. В последнем случае можно установить камеры как внутри квартиры (например, за контролем над детьми или няней), так и снаружи – на лестничной площадке или, договорившись с другими жильцами дома, даже на входе в подъезд, организовав таким образом домофон с видеосвязью.

В зависимости от характеристик и назначения, стоимость IP-камер варьируется в огромном диапазоне – от одной до ста тысяч рублей, так что любой желающий сможет подобрать необходимое устройство под свои нужды. Но, даже если вы тщательно подошли к выбору и нашли то, что вам нужно, прежде чем бежать в магазин за покупкой, следует заглянуть в список совместимых с Surveillance Station камер. С очень большой долей вероятности выбранная вами камера окажется в огромном списке, который на момент написания этого материала состоял из более чем 4 700 различных моделей ста с лишним производителей. Но даже если выбранной вами камеры нет в этом внушительном интегрированном перечне, расстраиваться раньше времени не стоит, так как в Surveillance Station встроены дополнительные инструменты для обнаружения и корректной работы камер видеонаблюдения.

Во-первых, компания Synology с 2012 года входит в Открытый форум интерфейсов сетевого видеонаблюдения (ONVIF) – организации, занимающейся разработкой стандартизованных протоколов для оборудования, входящего в состав систем безопасности. Участников форума уже сейчас более пятисот. Если производитель выбранной вами видеокамеры входит в их число, то подключить устройство Surveillance Station наверняка удастся. Кроме того, определить камеру можно и вручную, задав все необходимые настройки самостоятельно. Как именно это делается – мы посмотрим чуть позже. Ну а пока познакомимся с теми камерами, которые будут участвовать в тестировании Surveillance Station 7.2. Это три достаточно популярные камеры видеонаблюдения ZAVIO D6330 производства компании ZAVIO, а также AXIS P1354 E1 и AXIS P1364 производства компании Axis. Краткие технические характеристики этих камер приведены в таблице ниже.

Прежде чем приступать к настройкам Surveillance Station, нужно подключить камеры к локальной сети и подать на них питание. Для каждой камеры обычно поставляется своё ПО для настройки IP-адреса и других параметров, а вот питание, как правило, может подаваться и от внешнего источника, и через интерфейс PoE по Ethernet-кабелю. В последнем случае никаких лишних проводов питания к камере идти не будет, да и розетку поблизости от камеры искать не придётся, но потребуется коммутатор, среди возможностей которого имеется работа с протоколом PoE. Впрочем, на рынке таких моделей немало, так что этот вариант подключения предпочтительнее.
