p>Вслед за официальным анонсом NVIDIA GeForce GTX 1070 у нас на тестах уже побывала одна оригинальная версия этой видеокарты производства компании Inno3D, а в сегодняшней статье мы познакомимся ещё c одной очень интересной вариацией на тему данной модели – MSI GeForce GTX 1070 Gaming X.

Эту версию отличают яркий дизайн, повышенные частоты графического процессора и даже видеопамяти, высокоэффективная система охлаждения с низким уровнем шума и прочие оптимизации.

Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI GeForce GTX 1070 Gaming X приведены в таблице в сравнении с характеристиками эталонных версий NVIDIA GeForce GTX 1080 и GeForce GTX 1070.

* По данным «Яндекс.Маркета» на 27.09.2016.

Упаковка и комплектация

MSI GeForce GTX 1070 Gaming X поставляется в яркой картонной коробке, большая часть которой выкрашена в красный. На лицевой стороне приведено крупное фото видеокарты, а под ним указаны названия модели и серии, ключевые спецификации и технологии NVIDIA.

Обратная сторона коробки расскажет потенциальному покупателю о подсветке, кулере, программном обеспечении, технических характеристиках и системных требованиях.

Внутри основной коробки размещена вставка из вспененного полиэтилена, в которой и расположилась сама видеокарта. Сверху она накрыта плоской коробкой с аксессуарами, так что в целом можно сказать, что к надёжности упаковки претензий нет.

Вместе с видеокартой поставляются компакт-диск с драйверами и утилитами, наклейки, памятка и краткая инструкция по установке.

В очередной раз отметим отсутствие в комплекте каких-либо бонусов, благодаря которым продукт выглядел бы более привлекательно для конечного пользователя.

Выпускается видеокарта в Китае, на неё предоставляется фирменная трёхлетняя гарантия. Стоимость MSI GeForce GTX 1070 Gaming X в зарубежных онлайн-магазинах составляет 449 долларов США, а в российских её можно приобрести по цене от 32,5 тысяч рублей.

Дизайн и особенности печатной платы

Если на минутку вернуться к нашей июльской статье о MSI GeForce GTX 1080 Gaming X, то нетрудно убедиться, что с точки зрения дизайна это две идентичные видеокарты. Всю лицевую сторону закрывает система охлаждения с двумя крупными вентиляторами и рифлёным пластиковым кожухом. Сочетание красного и чёрного цветов вкупе с серебристыми наклейками на роторах вентиляторов делает MSI GeForce GTX 1070 Gaming X неповторимой и яркой видеокартой.

Обратная сторона платы закрыта металлической пластиной с изображением дракона – символа видеокарт MSI серии Gaming. Чуть менее половины этой пластины перфорировано треугольными отверстиями.

Сверху виден логотип серии и название компании-производителя – эти элементы подсвечиваются. Также отметим три тепловые трубки в системе охлаждения и ещё две в нижней части видеокарты.

Длина MSI GeForce GTX 1070 Gaming X составляет 278 мм, высота – 130 мм, толщина – 38 мм. Весит данный экземпляр 1092 грамма.

Панель с выходами красиво декорирована отверстиями, напоминающими лепестки и удачно сочетающимися с общим дизайном видеокарты. На эту панель выведены видеовыходы DVI-D, три DisplayPort версии 1.4 и один HDMI версии 2.0b.

На стандартных местах размещены SLI-разъёмы и два разъёма дополнительного питания — шести- и восьмиконтактный.

В характеристиках указан максимальный уровень энергопотребления 150 ватт, что соответствует спецификациям эталонной NVIDIA GeForce GTX 1070. Это интересный момент, поскольку нетрудно догадаться, что у MSI более высокие частоты работы, а потребление при этом осталось на том же уровне, что и у стандартной версии. Вариантов два: либо элементная схема MSI GeForce GTX 1070 Gaming X позволяет ей быть экономичнее даже на повышенных частотах, либо при размещении характеристик на сайте никто этим вопросом особо не озаботился. Добавим, что требования к мощности блока питания такие же, как и в случае с референсной версией GeForce GTX 1070, – 500 ватт.

Несмотря на свою массивность, система охлаждения крепится только четырьмя винтами по периметру графического процессора. Под ней – практически полностью закрытая радиаторами печатная плата.

И если на микросхемах памяти установлена обычная алюминиевая пластина с термопрокладками, то вот силовые цепи охлаждаются более внушительным радиатором с невысокими, но частыми рёбрами.

Снимаются обе пластины довольно просто, в результате печатная плата предстаёт перед нами во всей своей технологичной красе.

Как и большинство видеокарт компании MSI, новая GeForce GTX 1070 Gaming X получила печатную плату, соответствующую американскому военному стандарту Military Class IV (MIL-STD-810G).

Ключевыми компонентами платы являются экономичные и сравнительно компактные конденсаторы Hi-c CAP, катушки SFC (Super Ferrite Choke) с сердечником из феррита и японские твердотельные конденсаторы Solid CAP с алюминиевым сердечником, ультранизким ESR-сопротивлением и гарантированным десятилетним сроком службы.

Как и у старшей MSI GeForce GTX 1080 Gaming X, система питания видеокарты десятифазная: восемь фаз отведены на питание графического процессора, а оставшиеся две – на видеопамять и силовые цепи.

Ещё четвёрка твердотельных конденсаторов распаяна на обратной стороне печатной платы, напротив графического процессора.

Поскольку и управляющий питанием GPU контроллер на плате uP9511P производства uPI Semiconductor, и контроллер мониторинга такие же, как и на MSI GeForce GTX 1080 Gaming X, можно сделать вывод, что у этих видеокарт идентичные печатные платы.

Тем лучше для GeForce GTX 1070, ведь у неё будет больший запас по мощности, чем на GeForce GTX 1080.

И вновь на подложке графического процессора видеокарты мы не видим защитной рамки, а ведь такая копеечная деталь могла бы существенно снизить вероятность повреждения кристалла при установке или снятии системы охлаждения.

Что касается самого кристалла, то у нашего экземпляра MSI GeForce GTX 1070 Gaming X он выпущен на 18-й неделе 2016 года (начало мая) и, как и все GP104-200, относится к версии A1. Номинальная частота чипа в 3D-режиме повышена на 101 МГц и составляет 1607 МГц. В форсированном режиме заявленная частота должна составлять 1797 МГц, а на практике она повышалась до впечатляющих 2000 МГц. Добавим, что при переходе в 2D-режим частота процессора снижается до 253 МГц одновременно со снижением напряжения с 1,062 В до 0,625 В.

Все восемь микросхем памяти типа GDDR5 в упаковке 170FBGA общим объёмом 8 Гбайт распаяны на лицевой стороне печатной платы и имеют маркировку Samsung K4G80325FB-HC25.

Теоретическая эффективная частота таких микросхем составляет 8 ГГц, а на MSI GeForce GTX 1070 Gaming X память функционирует на 8108 МГц, что всего на 100 МГц выше номинала. Отметим, что при 256-битной шине обмена такая память способна обеспечить пиковую пропускную способность 259,5 Гбайт/с. В 2D-режиме частота памяти снижается до 810 эффективных мегагерц.

Обзор технических особенностей MSI GeForce GTX 1070 Gaming X дополнит информация из утилиты GPU-Z.

Система охлаждения Twin Frozr VI

MSI GeForce GTX 1070 Gaming X оснащается последней версией фирменной системы охлаждения Twin Frozr VI, но, в отличие от GeForce GTX 1080 Gaming X, её радиатор выполнен в облегчённом виде.

Вместо шести тепловых трубок здесь используются «только» пять (на одну шестимиллиметровую меньше).

При этом и трубки, и основание имеют гладкое никелированное покрытие, что способствует повышению скорости теплообмена. В дополнение к этому в MSI заявляют об использовании какого-то специфического термоинтерфейса с повышенной теплопроводностью, но в сравнении с ARCTIC MX-4 его особых преимуществ мы не заметили. Впрочем, MX-4 является одной из лучших термопаст, так что ничего удивительного в этом нет.

Тонкие алюминиевые пластины радиатора с технологией Airflow Control (которая служит для оптимизации воздушного потока) сопряжены с тепловыми трубками пайкой.

Если радиатор кулера MSI GeForce GTX 1070 Gaming X немного отличается от оного на MSI GeForce GTX 1080 Gaming X, то у вентиляторов нет вообще никаких отличий. Здесь также установлены два 95-мм вентилятора с технологией Torx 2.0 (дисперсионные лопасти, которые дают на 22 % увеличенный воздушный поток) и PWM-управлением.

Напомним, что такие вентиляторы базируются на двойных шарикоподшипниках с увеличенным сроком службы и работают в диапазоне от нуля (при температуре GPU ниже 60 градусов Цельсия) до 2500 об/мин (технология MSI ZeroFrozr).

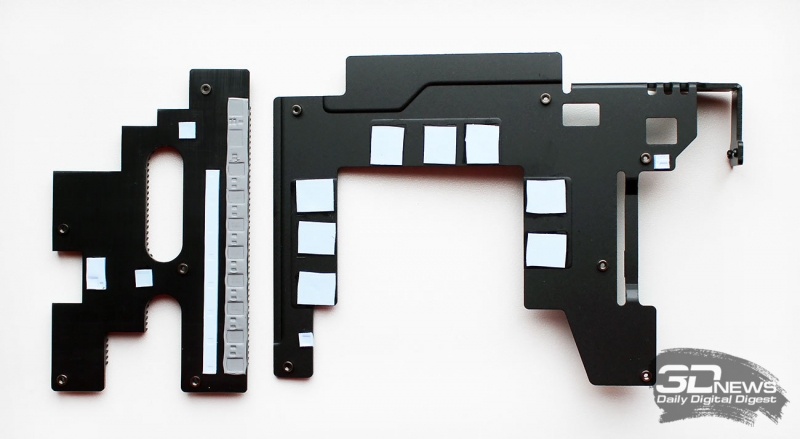

За охлаждение микросхем памяти и элементов силовых цепей отвечают две пластины с термопрокладками.

Подсветка кожуха кулера и логотипа в верхней его части гибко настраивается через приложение MSI Gaming App и имеет восемь режимов работы.

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали девятнадцать циклов стресс-теста Fire Strike Ultra из пакета 3DMark.

Для мониторинга температур и всех прочих параметров применялась программа MSI Afterburner версии 4.3.0 Beta 4 и новее, а также и утилита GPU-Z версии 1.10.0 и новее. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре 20,5~20,9 градуса Цельсия.

Прежде всего мы проверили температурный режим работы видеокарты MSI GeForce GTX 1070 Gaming X при полностью автоматической регулировке скорости вентиляторов — и результат нас приятно удивил.

Дело даже не в том, что температура графического процессора ограничилась всего 72 градусами Цельсия, а в том, что при этом скорость вентиляторов увеличилась лишь до 1350 об/мин! То есть видеокарта оказалась не только сравнительно холодной, но и вполне комфортной по уровню шума на фоне работающего системного блока с очень тихими вентиляторами. Здесь же отметим, что в процессе тестирования частота графического процессора сначала увеличилась до 2000 МГц, а затем снизилась до 1949 МГц, что также является весьма впечатляющим результатом.

При столь высокой эффективности кулера MSI Twin Frozr VI практической пользы от тестов с максимальной скоростью вентилятора нет, тем не менее мы проверили MSI GeForce GTX 1070 Gaming X и в таком режиме работы.

В сравнении с автоматической регулировкой скорости вентиляторов удалось отыграть сразу 15 градусов Цельсия, снизив температуру до впечатляющих 57 градусов Цельсия в пике нагрузки. Иначе говоря, запас по эффективности у MSI Twin Frozr VI на GeForce GTX 1070 колоссальный, и при необходимости выжать из видеокарты «все соки» его вполне можно будет использовать.

Оверклокерский потенциал

Для проверки оверклокерского потенциала MSI GeForce GTX 1070 Gaming X мы увеличили предел по питанию на максимально возможные 126 %, а температурный предел подняли до 92 градусов Цельсия. После нескольких часов тестов удалось установить, что без потери стабильности и появления дефектов изображения базовую частоту графического процессора можно увеличить только на 95 МГц (+5,9 %), а эффективную частоту видеопамяти – на 1320 МГц (+16,8 %).

И если с разгоном ядра нам не повезло, то частота разогнанной видеопамяти не может не радовать. Правда, судя по сообщениям на форумах, MSI GeForce GTX 1070 Gaming X всё чаще встречается с чипами памяти Micron, а не Samsung, оверклокерский потенциал которых значительно ниже. Так что по памяти будет лотерея.

В итоге частоты разогнанной видеокарты MSI GeForce GTX 1070 Gaming X в 3D-режиме составили 1702-1892/9428 МГц.

Тест стабильности Fire Strike Ultra из пакета 3DMark был неоднократно пройден, как и игровые бенчмарки.

По данным мониторинга, в тестах температурного режима разогнанной видеокарты MSI частота ядра кратковременно увеличивалась до 2101 МГц и затем стабилизировалась на отметке 1974 МГц (как и в случае с MSI GeForce GTX 1080 Gaming X), что хорошо видно по графику мониторинга.

После разгона максимальная температура графического процессора совершенно не изменилась в сравнении с номинальным режимом работы, а скорость вентиляторов увеличилась всего на 50 об/мин.
