p>В обозримом будущем производители материнских плат предложат публике модели с процессорным разъёмом AMD AM4. Судя по поступившей ранее информации, большинство новинок будут основаны на чипсете B350, который допускает разгон APU Bristol Ridge. В свою очередь, платы начального уровня получат набор системной логики A320 без поддержки разгона, а в первом квартале следующего года будут выпущены матплаты на чипсете X370 для более мощных процессоров Summit Ridge с архитектурой Zen.

С некоторыми прототипами материнских плат AM4 читатели 3DNews уже наверняка знакомы. Речь, в частности, идёт о продуктах ASUS Octopus и Gigabyte GA-B350M-DS3H. На днях южнокорейский ресурс BodNara опубликовал новые снимки GA-B350M-DS3H и дополнил их фотографиями более скромной платы Gigabyte GA-B350M-D2.

Старшее решение с суффиксом DS3H выполнено в форм-факторе microATX. На текстолите распаяны семь фаз питания гнезда AMD A4 и чипсет B350 с маркировкой «17A2/1612 D», накрытый небольшим радиатором. Среди примечательных особенностей устройства стоит выделить наличие разъёма M.2 (4 линии PCI-E 3.0 — 32 Гбит/с), совместимого с NVMe-накопителями и SSD длиной 110 мм, а также нативную поддержку интерфейса USB 3.1 Gen2 (10 Гбит/с).

На плате реализованы разъёмы PCI-E 3.0 x16, PCI-E x1 и PCI-E 3.0 x16@x4 для карт расширения. Верхний, скорее всего, будет работать в режиме x8 (у настольных Bristol Ridge, как и у мобильных, всего 8 линий PCI Express). Помимо них, Gigabyte GA-B350M-DS3H содержит четыре слота для оперативной памяти DIMM DDR4 (максимум 64 Гбайт RAM), шесть портов SATA 6 Гбит/с, гигабитный сетевой контроллер, внутренний штырьковый разъём USB 3.0 и другие интерфейсы. Питание к плате должно подаваться по кабелям ATX и EPS12V.

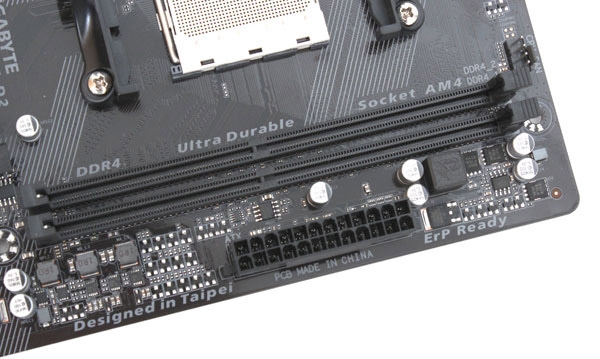

Бюджетная системная плата Gigabyte GA-B350M-D2, вероятно, будет распространяться только по OEM-каналам. Она ограничивается двумя слотами для оперативной памяти DDR4, одним разъёмом PCI Express для дискретной видеокарты, парой PCI-E x1, четырьмя портами SATA 6 Гбит/с, внутренним USB 3.0, видеовыходами D-Sub и DVI-D. Производитель не счёл нужным добавлять на плату разъёмы M.2, HDMI, DisplayPort и большее количество USB 3.0/3.1.

С положительной стороны отметим наличие у модели GA-B350M-D2 семи фаз питания гнезда AM4, силового разъёма EPS12V и порта USB 3.1 Gen2. Более подробно о новинках, ассоциируемых с новой платформой AMD AM4, мы расскажем в следующих публикациях.
