p>В конце весны 2016 года компания GELID Solutions анонсировала модернизированную версию своего процессорного кулера GELID Tranquillo Rev. 4. Если сравнить новинку с третьей, второй и первой версиями этой модели, то очевидно, что неизменными остаются башенная конструкция, количество тепловых трубок и типоразмер вентилятора. А вот сам радиатор и вентилятор постепенно эволюционируют. Причём на сей раз изменения, пожалуй, наиболее существенные за все всё время.

Технические характеристики и стоимость

* По данным «Яндекс.Маркета» на 12.09.2016.

Упаковка и комплектация

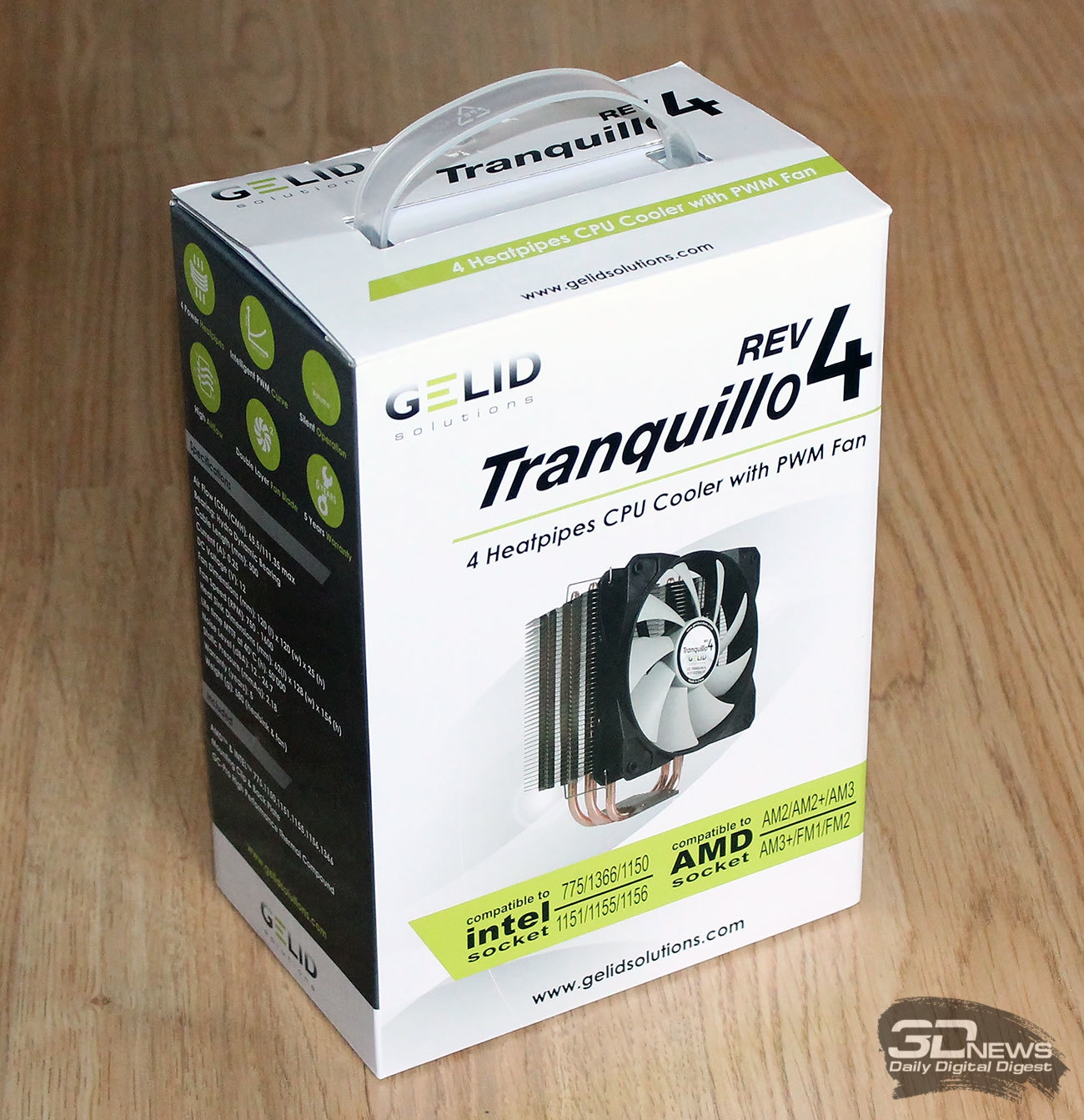

GELID Tranquillo Rev. 4 запечатан в картонную коробку средних размеров с пластиковой ручкой для переноски. Её оформление нельзя назвать ярким, тем не менее такая упаковка обращает на себя внимание своей простотой и аккуратностью подачи информации.

Дизайн не перегружен сведениями, как у некоторых других производителей, но всё, что нужно знать о кулере, здесь имеется.

Внутри картонной коробки вставлена пластиковая оболочка, отлитая по форме кулера, в которой он и зафиксирован.

Дополнительная защита радиатору и вентилятору никогда не повредит (© Почта России).

Аксессуары расположены в плоской коробке, разместившейся над пластиковой вставкой. В их числе две пары направляющих для установки кулера, универсальная усилительная пластина на обратную сторону платы, четыре проволочных скобы для вентиляторов, инструкция, наклейка и винты крепления.

Есть в комплекте и термопаста – фирменная GELID GC-Pro с теплопроводностью 7 Вт/(м·К).

Система охлаждения выпускается в Китае и стоит 39 долларов США. В России цены на Tranquillo четвёртого поколения начинаются с 2 550 рублей. Производитель обеспечивает данную модель пятилетней гарантией.

Особенности конструкции

GELID Tranquillo Rev. 4 – кулер классической башенной конструкции с алюминиевым радиатором и тепловыми трубками. В отличие от трёх предыдущих версий, у Tranquillo четвёртого поколения радиатор никелирован, поэтому выглядит система охлаждения довольно привлекательно.

Размеры новинки составляют 154 × 128 × 87 мм, а весит она 580 граммов, из которых 430 граммов приходятся на радиатор. Последний сразу же обращает на себя внимание красивыми обводами профилей пластин и плавными изгибами торцов.

Признаться, нам такая форма пластин сразу же показалась знакомой, ведь в популярном среди экономных оверклокеров Zalman CNPS10X Performa используется радиатор с очень похожими пластинами, хотя у GELID Tranquillo Rev. 4 мы видим более ярко выраженные оптимизации, направленные на снижение сопротивления воздушному потоку вентилятора.

Всего здесь 39 пластин толщиной 0,35 мм каждая. Они напрессованы на тепловые трубки с межрёберным расстоянием 2,2 мм, что, вкупе с оригинальным профилем пластин, подчёркивает ориентацию GELID Tranquillo Rev. 4 на тихие режимы работы. Расчётная площадь радиатора составляет скромные 5070 см².

Всего в кулере используются четыре тепловые трубки диаметром 6 мм. Они пронизывают пластины радиатора в двух зонах ближе к краям пластин.

Благодаря шахматной расстановке трубок в пластинах, достигается равномерное распределение теплового потока, за счёт чего должна повышаться общая эффективность кулера.

Ключевым отличием четвёртой версии Tranquillo от предшественников можно считать оптимизированную технологию прямого контакта Continious Direct Contact. Она сводится к плотному контакту тепловых трубок в основании кулера друг с другом — без зазоров, как правило заполненных алюминием.

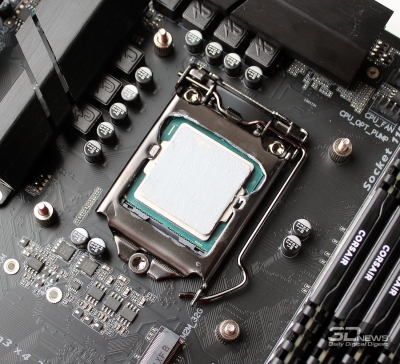

Такое основание способствует обеспечению более равномерного теплообмена между кулером и теплораспределителем процессора. Тем не менее, судя по полученным на процессоре конструктива LGA1151 отпечаткам, миллиметровые зазоры между трубками всё же образуются, хотя и оказываются заполненными термоинтерфейсом.

GELID Tranquillo Rev. 4 оснащается одним 120-мм вентилятором с чёрной рамкой, белой девятилопастной крыльчаткой и маркировкой A1212025S(L)-P. Особенностью данной модели вентилятора являются лопасти, имеющие дополнительный срез на внутренней кромке.

По мнению разработчиков, благодаря данному срезу вентилятор способен концентрировать воздушный поток в центре, минимизируя таким образом мёртвую зону в радиаторе непосредственно под статором. Скорость вращения крыльчатки регулируется широтно-импульсной модуляцией в диапазоне от 750 до 1600 об/мин, максимальный воздушный поток при этом достигает 65,5 CFM, предельное статическое давление — 2,18 мм H₂O, а шум меняется в диапазоне от 12,3 до 26,7 дБА.

Под бумажной наклейкой на статоре скрыт оптимизированный электродвигатель с уменьшенными электрическими шумами и гидродинамический подшипник.

Срок службы подшипника должен составлять не менее 50 000 часов, или более пяти с половиной лет непрерывной работы. Что касается электрических характеристик, то при заявленных 3 Вт вентилятор потреблял чуть менее 2 Вт и мог стартовать при напряжении 7,9 В.

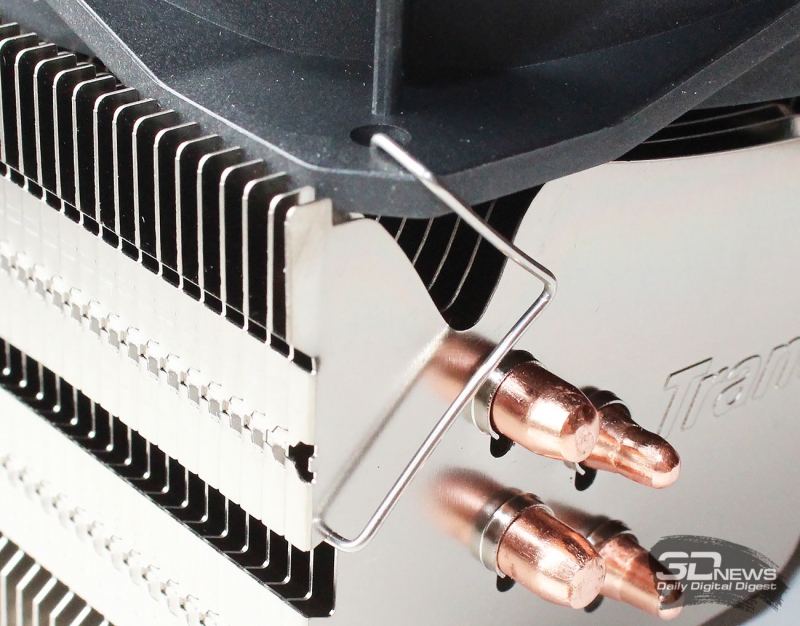

На радиаторе Tranquillo Rev. 4 вентилятор закрепляется проволочными скобами.

Дополнительная пара скоб в комплекте поставки при необходимости позволит установить на радиатор ещё один 120-мм вентилятор.

Cовместимость и установка

В списке поддерживаемых GELID Tranquillo Rev. 4 процессоров есть все модели за исключением CPU конструктива LGA2011. Для последнего, как следует из информации с официального сайта, можно заказать дополнительные крепления — по данным всё того же "Яндекс.Маркета", они стоят 200-300 рублей.

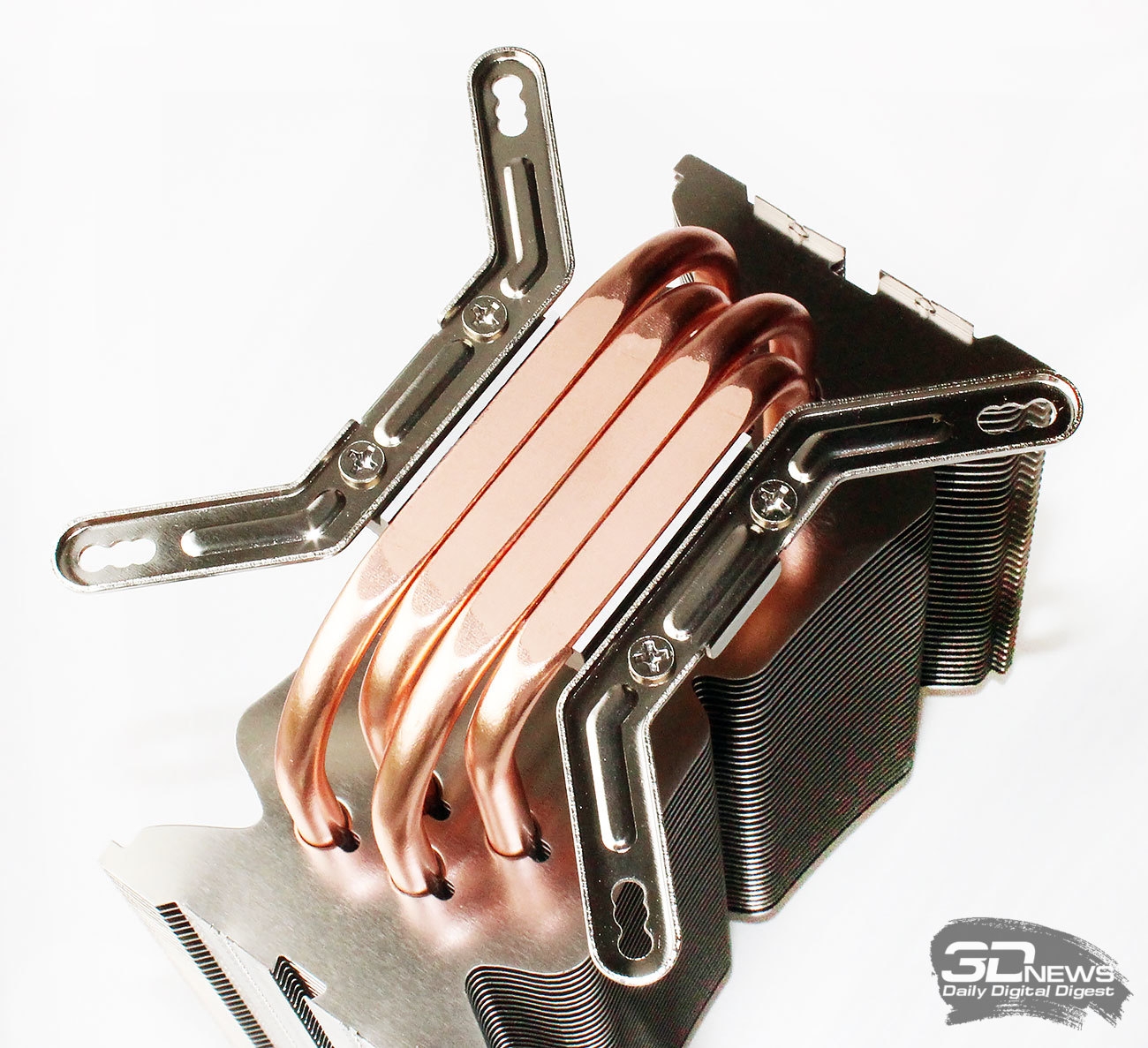

Инструкция по установке проста и понятна, но заглянуть в неё перед монтажом кулера всё же стоит, чтобы определить правильную ориентацию стальных направляющих, крепящихся к основанию кулера. Мы устанавливали Tranquillo Rev. 4 на платформу с процессором LGA1151, где требуется смонтировать усилительную пластину на обратную сторону материнской платы.

С лицевой стороны платы она крепится втулками с подложенными под них изоляционными шайбами.

Отметим, что у нашего экземпляра кулера два из четырёх винтов оказались немного изогнутыми, хотя на усилии прижима кулера к процессору это не сказалось.

После установки Tranquillo Rev. 4 на процессор расстояние от материнской платы до нижней пластины радиатора составило 45 мм. И пусть вентилятор при его закреплении на радиатор располагается ещё на 10-12 мм ниже, он не помешает установке в ближайший к процессору слот оперативной памяти модулей с высокими радиаторами.

Всё-таки никелировка делает кулеры благороднее, что наглядно подтверждает фото GELID Tranquillo Rev. 4 внутри корпуса системного блока.

Добавим, что высота установленного на процессор кулера не превышает 160 мм, а значит, он будет совместим с большинством корпусов системных блоков.
