p>Процессоры Intel Skylake выпущены уже больше года назад. Тем не менее производители материнских плат продолжают пополнять семейства своих продуктов для этой платформы. Например, компания GIGA-BYTE Technology Co., Ltd. пару месяцев назад представила новинку – плату Gigabyte GA-Z170X-Ultra Gaming.

Компания особо акцентирует внимание на том факте, что данная модель разработана специально для использования в игровых системах и имеет для этого всё необходимое, но всё же не страдает от переизбытка контроллеров, как флагманские модели плат Gigabyte с LGA1151.

⇡#Технические характеристики и рекомендованная стоимость

* По данным «Яндекс.Маркета» на 27.09.2016.

Упаковка и комплектация

Gigabyte GA-Z170X-Ultra Gaming запечатана в небольшую, но ярко оформленную коробку с названием модели и серии на лицевой стороне, а также здесь приведён перечень поддерживаемых технологий.

На обратной стороне картонной коробки приведено описание ключевых особенностей платы, интерфейсов и видеовыходов, краткие спецификации и перечень компонентов, входящих в комплект поставки.

На стикере с одной из боковых сторон коробки можно найти серийный номер и предельно краткий перечень интерфейсов.

Поскольку данная модель платы относится к среднему классу, то комплект поставки не балует излишествами. Внутри можно найти три SATA-кабеля, панель на заднюю стенку корпуса, гибкий соединительный мостик для SLI, компакт-диск с драйверами и программным обеспечением, две стяжки для кабелей, инструкцию по установке и ярлык на дверь геймера.

Предоставленный нам на тестирование экземпляр материнской платы Gigabyte GA-Z170X-Ultra Gaming относится к версии 1.0 и выпущен на Тайване. В России плата уже продаётся по цене немногим менее 13 тысяч рублей. Гарантийный срок равен трём годам.

Особенности конструкции

Gigabyte GA-Z170X-Ultra Gaming выполнена в самом распространённом форм-факторе ATX и имеет стандартные размеры 305 × 244 мм. Текстолит печатной платы практически чёрный, а различными элементами и контроллерами он действительно не перегружен — как с лицевой стороны, так и с обратной.

Кожух панели с выходами и радиаторы на силовых цепях и чипсете выкрашены в чёрный цвет, поэтому совершенно не выделяются на общем фоне текстолита. Можем лишь отметить белые надписи «G1gaming» и «Gigabyte» на них — впрочем, они тоже в глаза не бросаются.

Задняя панель Gigabyte GA-Z170X-Ultra Gaming выглядит непривычно пустой.

Тем не менее на ней можно найти следующие выходы

• комбинированный PS/2 и 2 порта USB 2.0/1.1;
• порт USB 3.1 Type-С;
• порт USB 3.1 Type-А;
• порт Mini-DP;
• порт HDMI;
• порт DisplayPort;
• 2 порта USB 3.0/2.0;
• LAN-розетку RJ-45;
• 2 порта USB 3.0/2.0;
• оптический S/P-DIF-выход;
• 5 аудиоразъёмов (Line In/Mic In, Line Out, Center/Subwoofer Speaker Out, Rear Speaker Out, Headphone/Speaker Out).

Странно, что задняя панель платы использована не в полной мере, ведь легко можно было бы добавить ещё четыре USB-порта или какие-то другие выходы. Возможно, и на этом решили сэкономить.

Со всеми разъёмами и коннекторами Gigabyte GA-Z170X-Ultra Gaming можно ознакомиться на следующей схеме из инструкции по эксплуатации.

Для более детального изучения каждого компонента материнской платы необходимо снять радиаторы с силовых цепей и чипсета, а также сетчатый кожух с выходов.

Несмотря на то, что Gigabyte GA-Z170X-Ultra Gaming относится к среднему ценовому сегменту плат с чипсетом Intel Z170 Express, здесь используется процессорный разъём LGA1151 с 15-мкм золотым напылением на контактах, благодаря чему он должен выдержать большее количество смен процессора, чем аналогичные разъёмы плат других производителей без напыления.

Перечень совместимых с платой процессоров приведён на официальной странице, и, начиная с версии BIOS F2, включает в себя все выпускаемые сегодня модели Intel Skylake.

Система питания центрального процессора реализована по семифазной схеме с использованием высококачественных конденсаторов с увеличенным сроком службы и низким последовательным сопротивлением.

Питанием процессора на плате управляет ШИМ-контроллер ISL95856 производства Intersil.

Четыре слота DIMM для оперативной памяти стандарта DDR4 с возможностью работы в двухканальном режиме и максимальным объёмом 64 Гбайт оснащены дополнительной металлизированной оболочкой.

По информации производителя, она не только усиливает разъёмы во избежание их раскалывания при установке модулей, но и экранирует контакты. Gigabyte GA-Z170X-Ultra Gaming способна работать с модулями памяти с частотами 3866(O.C.), 3800(O.C.), 3733(O.C.), 3666(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.), 3000(O.C.), 2800(O.C.), 2666(O.C.), 2400(O.C.) и 2133 МГц, с поддержкой XMP-профилей (Extreme Memory Profile) версии 2.0. Ознакомиться со списком официально поддерживаемых модулей памяти можно по следующей ссылке.

Система питания оперативной памяти на плате двухфазная.

Что касается разъёмов питания всей платы в целом, то здесь они стандартные – 24-контактный и 8-контактный. Дополнительных разъёмов для видеокарт или цепей питания процессора на плате нет.

В очередной раз отметим, что имеющиеся разъёмы сориентированы таким образом, чтобы защёлки смотрели наружу, что значительно облегчает отключение от них кабелей питания.

Чипсет Intel Z170 Express ничем примечательным не выделяется. С радиатором он контактирует через термопрокладку.

Gigabyte GA-Z170X-Ultra Gaming получила шесть слотов PCI Express 3.0.

Из них три слота усилены дополнительной оболочкой из алюминия, благодаря чему стали в 1,7 раза прочнее на излом и в 3,2 раза крепче на выдёргивание.

Кроме того, из механических оптимизаций этих разъёмов выделим систему двойной фиксации видеокарт в слотах.

Первые два металлизированных слота PCI-Express разведены друг от друга довольно далеко, что позволит установить в них двухслотовые видеокарты с 20-мм расстоянием друг от друга, обеспечив тем самым их эффективное охлаждение.

По спецификациям плата поддерживает мультипроцессорные графические технологии AMD и NVIDIA, но на практике в ней будут работать только две видеокарты, причём в режиме x8/x8. Теоретически это может стать «узким местом» при работе, например, связки из двух последних TITAN X в высоких разрешениях и ресурсоёмких режимах с использованием сглаживания. Правда, вряд ли кто-то надумает собирать систему с двумя TITAN X на базе этой платы.

За переключение линий PCI Express между слотами отвечают коммутаторы ASM1480 производства ASMedia Technology Inc.

Материнская плата Gigabyte GA-Z170X-Ultra Gaming оснащена и собственными видеовыходами — DisplayPort версии 1.2, Mini-DisplayPort и HDMI версии 1.4а. Работу двух последних интерфейсов обеспечивает микросхема PTN3360DBS производства NXP Semiconductors.

На плате размещены шесть портов SATA III с пропускной способностью до 6 Гбит/с, четыре из которых входят в состав двух портов SATA Express с пропускной способностью до 16 Гбит/с.

Отметим, что два порта расположены на плате вертикально, а рядом с ними можно увидеть разъём U.2. Поддерживается создание массивов уровней RAID 0, RAID 1, RAID 5, RAID 10, а также технологии Intel Rapid Storage, Intel Smart Response, NCQ, AHCI и Hot Plug.

Есть у Gigabyte GA-Z170X-Ultra Gaming и высокоскоростной порт M.2 с пропускной способностью до 32 Гбит/с.

Причём особенностью данной модели платы Gigabyte является возможность установить в неё накопители M.2 длиной до 110 мм, что могут позволить не так уж много моделей материнских плат на чипсете Intel Z170 Express.

В качестве сетевого контроллера на плате используется гигабитный Intel Gigabit LAN WGI219-V.

Данный контроллер в паре с программным обеспечением приоритизации трафика cFosSpeed способен снижать задержки и минимизировать потери пакетов.

Порты USB на Gigabyte GA-Z170X-Ultra Gaming реализованы возможностями чипсета Intel Z170 Express. Всего на плате шесть разъёмов USB 3.0/2.0, четыре из которых выведены на заднюю панель, а ещё два разведены непосредственно на плате, а также шесть портов USB 2.0/1.1 (два на задней панели и четыре на плате).

Кроме того, плата имеет два порта USB 3.1 (Type-C и Type-А) на задней панели, реализованные за счёт контроллера Intel Alpine Ridge (Intel L6540) с поддержкой интерфейса Thunderbolt 3 и пропускной способностью до 10 Гбит/с:

Для обеспечения их работы используются две линии PCI Express 3.0, а их суммарная пропускная способность может достигать 32 Гбит/с.

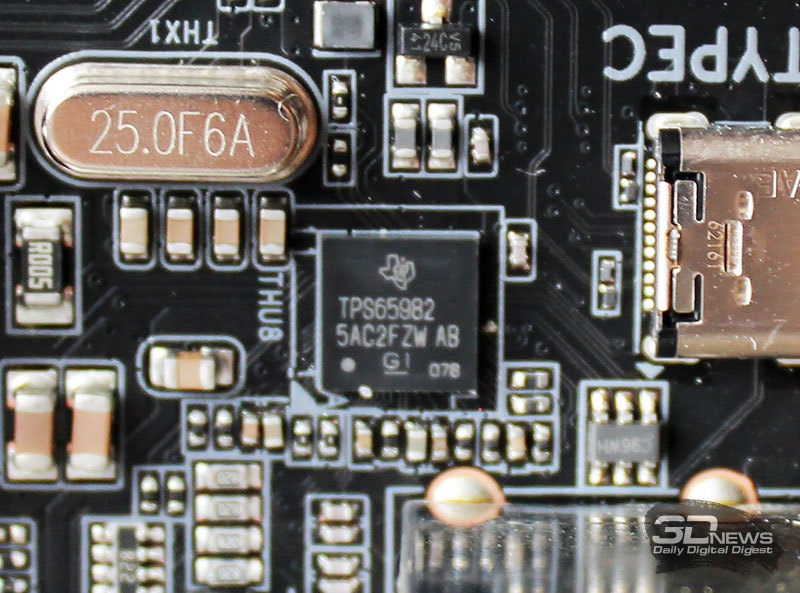

Порт USB 3.1 Type-C поддерживает технологию Power Delivery 2.0, благодаря которой можно подать через него до 100 ватт электрической мощности. Её работа обеспечена микросхемой TPS65982 производства Texas Instruments.

Звуковой тракт на Gigabyte GA-Z170X-Ultra Gaming реализован сравнительно скромным 7.1-канальным HD-аудиокодеком Realtek ALC892, экранированным от наводок металлическим кожухом.

Изолирована от других компонентов токонепроводящей полоской текстолита и сама аудиозона на материнской плате, что сводит к минимуму влияние шумов на качество аудиосигнала.

В остальном со звуком на этой модели платы всё стандартно.

Микросхема IT8628E отвечает за управление вентиляторами и комбинированным разъёмом PS/2.

Кроме того, данный контроллер обеспечивает функции мониторинга.

Gigabyte GA-Z170X-Ultra Gaming оснащена двумя 128-битными микросхемами BIOS. При повреждении основной микросхемы образ BIOS автоматически может быть восстановлен из резервной микросхемы (технология DualBIOS). Поддерживаются ACPI 5.0, SMBIOS 2.7, PnP 1.0a, DMI 2.7 и WfM 2.0.

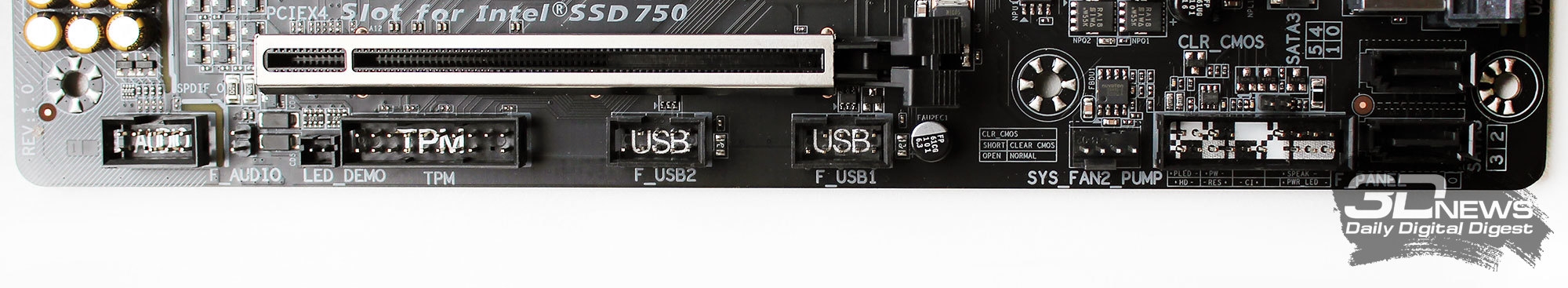

В нижней части текстолита платы расположены аудиоразъёмы, TPM, дополнительные USB-разъёмы для передней панели корпуса, один четырёхконтактный разъём для вентилятора и контактная площадка для подключения кабелей от кнопок и индикаторов корпуса системного блока.

В общей сложности к плате можно подключить пять корпусных/процессорных вентиляторов с поддержкой широтно-импульсной модуляции (PWM). Два из этих разъёмов, расположенные вблизи процессорного гнезда, наделены повышенной мощностью и предназначены для подключения помп систем жидкостного охлаждения или особо мощных вентиляторов (Dual Hybrid Fan Headers).

Алюминиевые радиаторы силовых цепей питания процессора и чипсета самые простые, без тепловых трубок и высоких рёбер.

Их контакт с элементами платы обеспечен термопрокладками. Кожух над выходами выполняет исключительно декоративную функцию.

Следуя последним тенденциям, Gigabyte GA-Z170X-Ultra Gaming наделили очень красивой подсветкой Ambient LED Trace Path Lighting, где светодиодами оснащены не только слоты оперативной памяти или токонепроводящая полоска аудиотракта, но и обратная сторона текстолита платы по правой кромке.

Вот, пожалуй, и всё об аппаратных особенностях новой материнской платы Gigabyte. Теперь перейдём к изучению программных.
