p>Видеокарты Inno3D, может, и не так популярны в России, как продукты других известных бренды, но эта компания всегда отличалась скрупулёзным подходом к системам охлаждения и серьёзно повышала частоты. Например, флагманские видеокарты Inno3D GeForce GTX 1080/1070 серии iChill выполнены именно по этому принципу. А вот в среднем классе, представленном моделями GeForce GTX 1060, Inno3D решила выпустить пять версий этой видеокарты с объёмом памяти 6 Гбайт, из которых только две вариации имеют заводской разгон.

Нас, понятное дело, интересуют именно они. Первая представляет собой «классическую» Inno3D с массивным трёхвентиляторным кулером iChill X3 и заводским разгоном, а вот вторая, получив точно такие же частоты, как и у более габаритной версии, является более компактной видеокартой – такой, какой, на наш взгляд, и должна быть GeForce GTX 1060. Мы имеем ввиду модель Inno3D GeForce GTX 1060 Gaming OC (N1060-1SDN-N5GNX), обзору и тестированию которой посвящена сегодняшняя статья.

Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты Inno3D GeForce GTX 1060 Gaming OC приведены в таблице в сравнении с показателями эталонной версии NVIDIA GeForce GTX 1060 и недавно протестированной ASUS ROG Strix GTX 1060 OC.

* По данным «Яндекс.Маркета» на 05.10.2016.

⇡#Упаковка и комплектация

Картонная коробка средних размеров раскрашена преимущественно в чёрный цвет. На её лицевой стороне указаны все ключевые характеристики продукта, а в центре красуется надпись Gaming OC, где буква O стилизована под прицел.

Выглядит это весьма оригинально и одновременно намекает потенциальному покупателю, что, выбрав данную видеокарту, он попал точно в цель.

С информацией на обратной стороне коробки дизайнерам Inno3D определённо стоит ещё поработать, поскольку ничего полезного, кроме краткого перечисления предназначения продукта на десяти языках, включая русский, на ней нет.

На стикере коробки с её торца можно увидеть серийный номер видеокарты и её краткие характеристики.

В комплекте идут два купона на тестовые пакеты 3DMark и VRMark, памятка по блокам питания и компакт-диск с драйверами и утилитами.

Выпускается видеокарта в Китае. Гарантийный срок равен трём годам. Стоимость данной модели Inno3D за рубежом начинается с 281 доллара США, а в России её можно приобрести по цене от 20,3 тысячи рублей.

Дизайн и особенности печатной платы

В плане дизайна новая Inno3D GeForce GTX 1060 Gaming OC разительно отличается от других видеокарт этой компании. По всей видимости, дизайнеры Inno3D решили сделать видеокарту ярче и интереснее для тех геймеров, для которых внешний вид имеет не последнее значение. Действительно, глянцевый кожух системы охлаждения видеокарты с алыми вставками и вентиляторами с полупрозрачными лопастями выглядит довольно привлекательно.

Перфорированная в средней части пластина с обратной стороны платы выполняет одновременно защитную и декоративную функцию. В процессе теплообмена с печатной платой и её элементами она не участвует.

Сверху на видеокарте нанесено название компании-производителя. Вроде бы просто для красоты, но на самом деле это удобно, когда требуется узнать, что за видеокарта установлена, — можно не включать системный блок и не доставать её из корпуса. Правда, не хватает ещё названия модели.

Размеры новинки составляют 280 × 123 × 40 мм, то есть это одна из наиболее компактных версий GeForce GTX 1060, не считая ITX-вариантов. Весит видеокарта 833 грамма.

Панель, дополнительно перфорированная треугольными отверстиями, содержит видеовыходы DVI-D, три DisplayPort версии 1.4 и один HDMI версии 2.0b.

Восьмиконтактный разъём дополнительного питания размещён под кожухом радиатора, поэтому отключать кабель блока питания от видеокарты довольно неудобно.

Заявленный в характеристиках уровень энергопотребления Inno3D GeForce GTX 1060 Gaming OC составляет 130 ватт, что на 10 ватт выше уровня эталонных GeForce GTX 1060. Четырёхсотваттного блока питания для системы с такой видеокартой вполне должно хватить.

По маленькой наклейке на пластине с обратной стороны платы можно узнать серийный номер модели и, при необходимости, сверить его с номером на коробке.

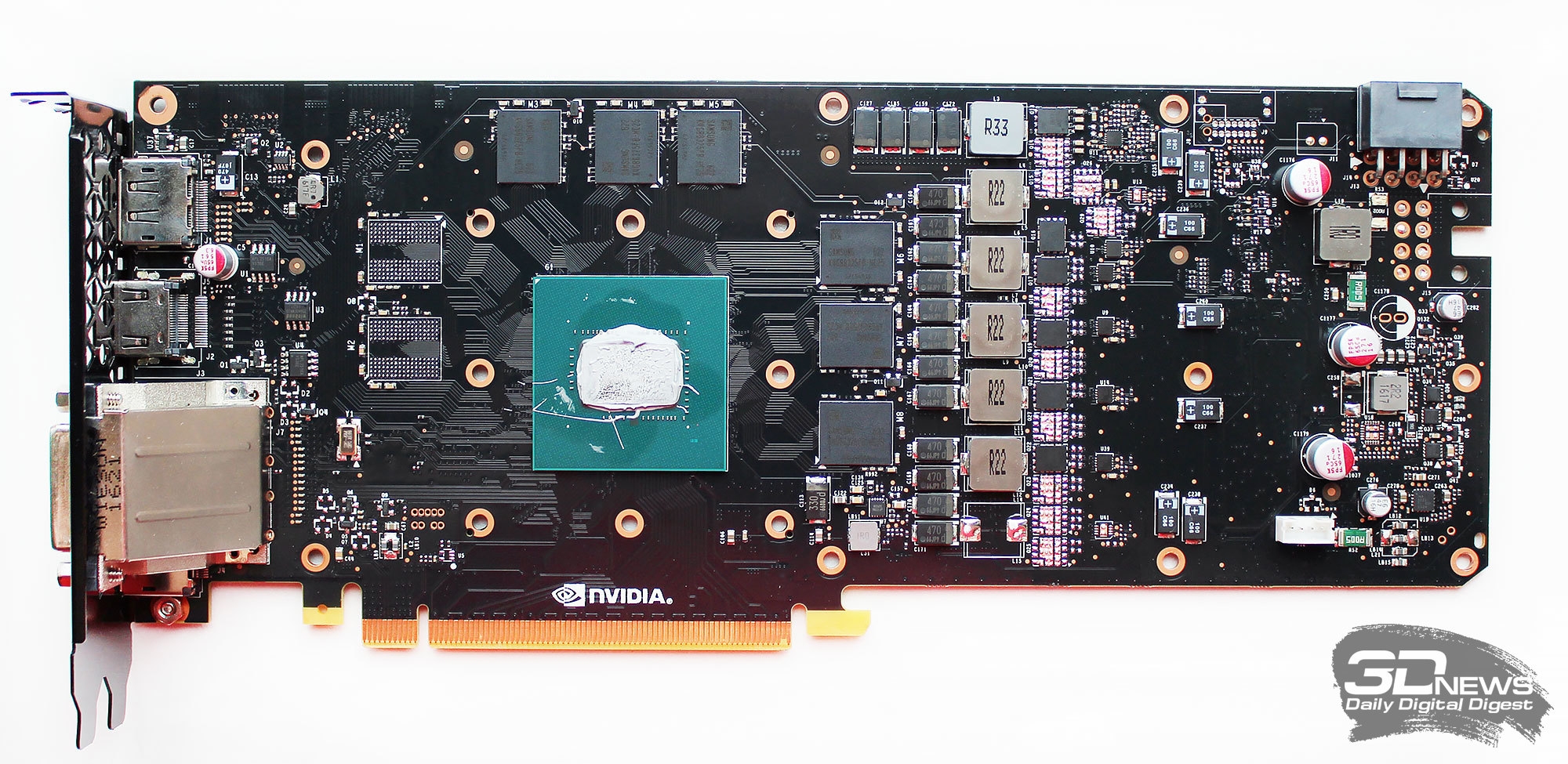

Печатная плата на Inno3D GeForce GTX 1060 Gaming OC оригинального дизайна, и, если судить по не распаянным на текстолите элементам, взята от старших GeForce GTX 1070/1080.

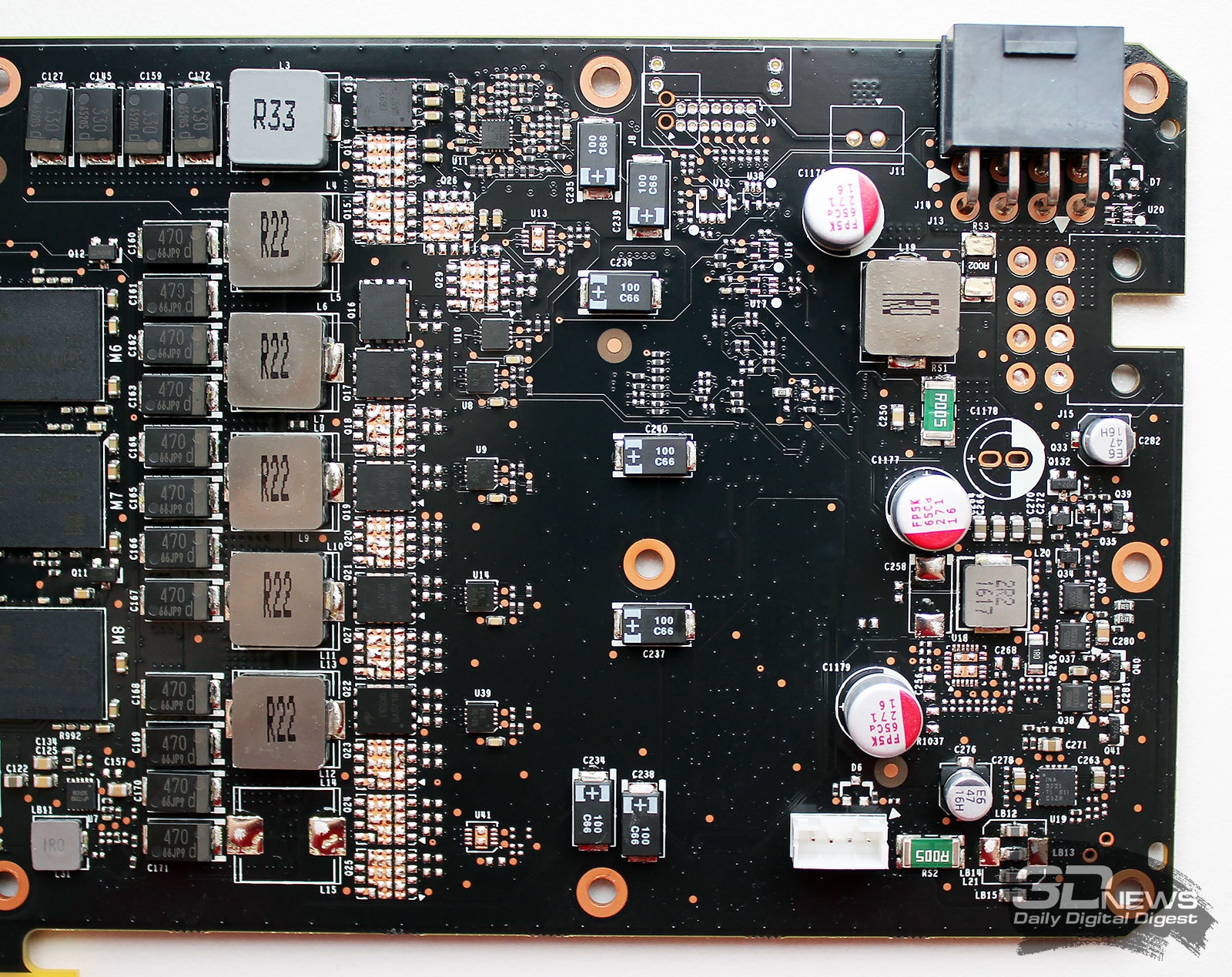

Для графического процессора отведено пять фаз, а ещё одна обеспечивает питанием видеопамять.

В силовой схеме используются долговечные твердотельные конденсаторы, расположенные в том числе и на обратной стороне платы, в зоне напротив графического процессора.

Стандартный для последних GeForce контроллер uP9511P производства uPI Semiconductor отвечает за управление питанием графического процессора.

Функции мониторинга возложены на микросхему INA3221.

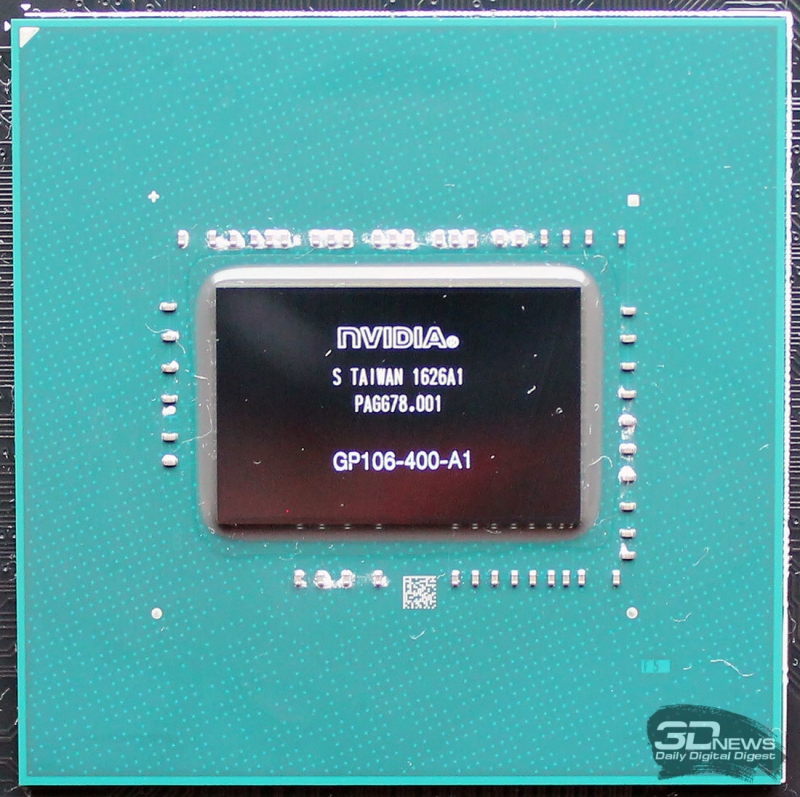

Кристалл графического процессора не имеет защитной рамки по периметру подложки, поэтому при снятии системы охлаждения или её установке следует быть очень аккуратным. Площадь кристалла всего 200 мм², а выпущен он на Тайване на 26-й неделе 2016 года (конец июня) по нормам 16-нм техпроцесса и относится к версии A1.

Заводской разгон ядра у Inno3D GeForce GTX 1060 Gaming OC сравнительно скромный: относительно штатных показателей эталонной GeForce GTX 1060 базовая частота графического процессора в 3D-режиме повышена всего на 63 МГц (+4,2 %) и составляет 1569 МГц, а в форсированном режиме может достигать 1785 МГц. Фактически же, по данным мониторинга, частота кратковременно увеличивалась до 1974 МГц и затем стабилизировалась на 1936 МГц. При переходе в 2D-режим частота GPU снижается до 203 МГц — ниже, чем у других нестандартных GeForce GTX 1060.

Стандартные шесть гигабайт видеопамяти  типа GDDR5, выпущенной компанией Samsung (маркировка K4G80325FB-HC25 ), распаяны на лицевой стороне печатной платы.

Примечательно, что у видеокарты Inno3D память тоже разогнана — до 8208 МГц (+2,5 % к номиналу), что при 192-битной шине может обеспечить пиковую пропускную способность 197,0 Гбайт/с. В 2D-режиме частота памяти снижается до штатных 810 мегагерц.

Утилита GPU-Z знает о видеокарте всё, правда, в поле Subvendor вместо Inno3D указана компания NVIDIA.

BIOS видеокарты, считанный и сохранённый с помощью GPU-Z, вы можете скачать из файлового архива, а мы переходим к оценке эффективности и уровня шума системы охлаждения видеокарты.

Система охлаждения – эффективность и уровень шума

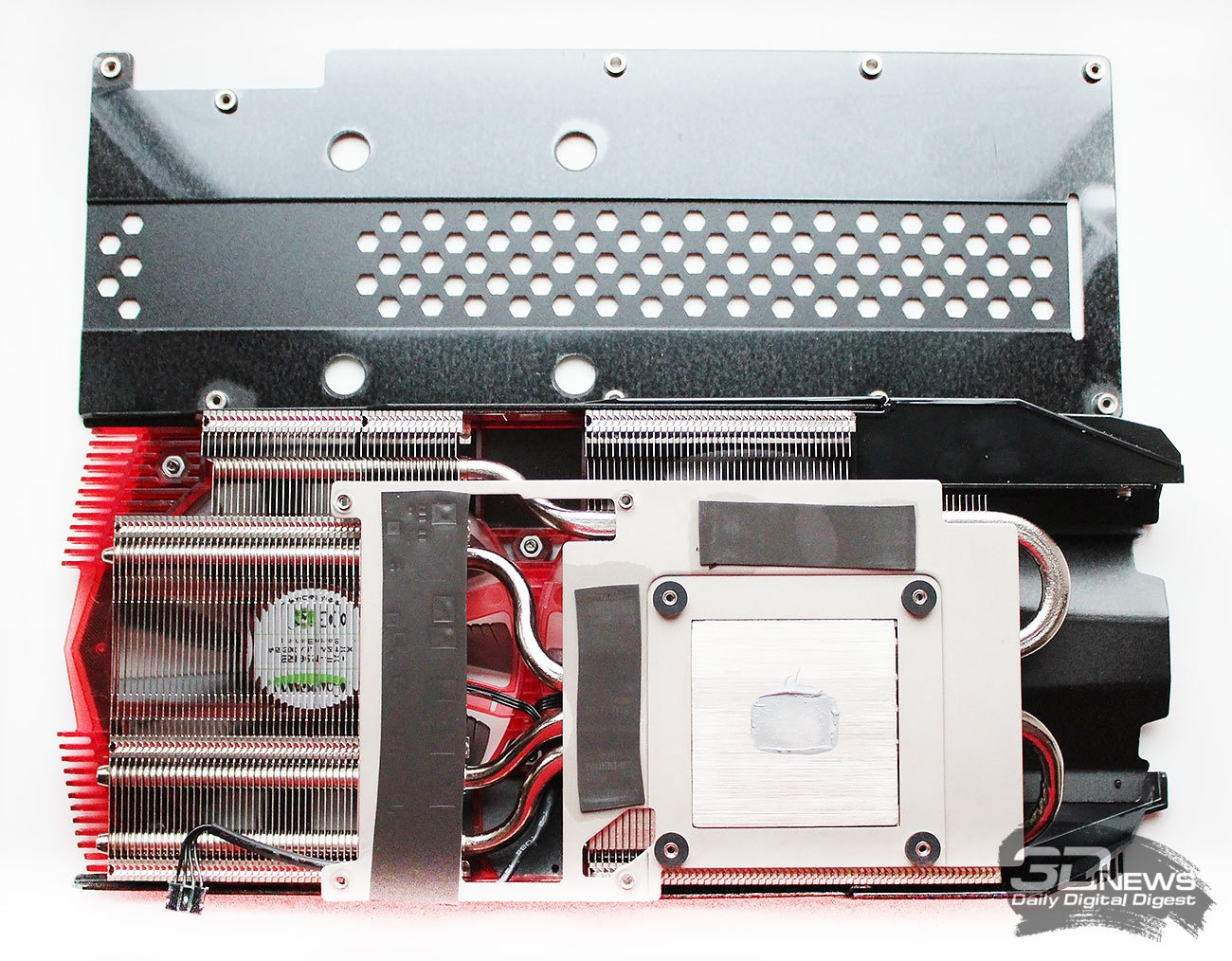

Видеокарта оснащается фирменной системой охлаждения серии iChill. В данной версии она представляет собой двухвентиляторный кулер с двухсекционным радиатором на тепловых трубках.

На каждую секцию радиатора приходится по своему вентилятору, и каждая из секций контактирует с четырьмя тепловыми трубками, поэтому можно сказать, что по распределению нагрузки данная версия iChill хорошо сбалансирована.

Толщина кулера не превышает 20 мм, поэтому видеокарта блокирует только один соседний слот.

Правда, для обеспечения хорошей вентиляции и доступа воздуха к крыльчаткам вентиляторов желательно не занимать картами расширения и следующий слот на материнской плате.

Радиатор и тепловые трубки — напомним, их тут четыре, все диаметром по 6 мм, — никелированы и контактируют друг с другом пайкой.

Диаметр одиннадцатилопастных вентиляторов – 95 мм. На концах их лопастей есть насечки для снижения уровня шума.

Производителем вентиляторов является компания Colorful (модель CF-121015S). По её заявлению, в них используются долговечные японские подшипники.

Скорость вращения вентиляторов изменяется широтно-импульсной модуляцией в диапазоне от 0 до 2430 об/мин.

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали девятнадцать циклов стресс-теста Fire Strike Ultra из пакета 3DMark.

Для мониторинга температур и всех прочих параметров применялась программа MSI Afterburner версии 4.3.0 Beta 4 и новее, а также и утилита GPU-Z версии 1.10.0 и новее. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре 20,5~20,9 градуса Цельсия.

Несмотря на конструктивную скромность кулера Inno3D GeForce GTX 1060 Gaming OC, при автоматической регулировке скорости вентиляторов мы получили очень высокую эффективность охлаждения.

Графический процессор достиг температуры 66 градусов Цельсия, а скорость вентиляторов ограничилась отметкой 1440 об/мин. При максимальной скорости вентиляторов пиковая температура графического процессора оказалась на 9 градусов Цельсия ниже.

Правда, в таком режиме работы видеокарта становится весьма шумной. К измерению и сравнительной оценке уровня шума мы сейчас и переходим.

Измерение уровня шума систем охлаждения видеокарт выполнялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда устанавливался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора кулера. Видеокарта размещалась на самом углу стола, вставленная в подложку из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов систем охлаждения видеокарт изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график с данными уровня шума видеокарты Inno3D GeForce GTX 1060 Gaming OC мы включили результаты измерений уровня шума видеокарт ASUS ROG Strix GTX 1060 OC с кулером DirectCU III, эталонной NVIDIA GeForce GTX 1060 Founders Edition и ASUS ROG Strix RX 470 с кулером DirectCU II (без модификаций BIOS). Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости вентиляторов систем охлаждения при их автоматической ШИМ-регулировке. Вот что у нас получилось.

Сравнительно скромная система охлаждения видеокарты Inno3D смогла превзойти уровень шума грандиозного кулера оригинальной видеокарты ASUS. Разница в автоматическом режиме работы вентиляторов составила примерно 5,5 дБА в пользу Inno3D. При этом, несмотря на значительный выигрыш по уровню шума у эталонной версии NVIDIA GeForce GTX 1060, обе оригинальные видеокарты мы не можем назвать комфортными по уровню шума в 3D-режиме. Впрочем, как и ASUS ROG Strix RX 470. До скорости вентиляторов 1020 об/мин эти видеокарты вполне можно назвать тихими, а комфортными на уровне общего шума системного блока они остаются примерно до 1300 об/мин.

Оверклокерский потенциал

При проверке оверклокерского потенциала Inno3D GeForce GTX 1060 Gaming OC мы увеличил Power Limit на максимально возможные для данного семпла 123 %, а температурный предел повысили до 92 градусов Цельсия. Больше никаких изменений в алгоритмы работы видеокарты мы не вносили. В результате без потери стабильности и появления дефектов изображения базовую частоту графического процессора нам удалось увеличить на 85 МГц (+5,4 %), а эффективную частоту видеопамяти – на 1560 МГц (+19,0 %).

Микросхемы видеопамяти Samsung снова не подвели, продемонстрировав прекрасный потенциал частоты, а вот графический процессор в очередной раз разогнался слабо. Впрочем, в сравнении с недавно протестированной видеокартой ASUS здесь разгон GPU не так уж и плох. Частоты разогнанной видеокарты в 3D-режиме составили 1654-1870/9768 МГц.

После разгона максимальная температура графического процессора повысилась на два градуса Цельсия.

При этом скорость вращения вентиляторов в автоматическом режиме регулировки возросла всего на 40 об/мин, в очередной раз подтвердив высокую эффективность кулера iChill. Переходим к тестам производительности.
