p>То, насколько много разных плат выпускают производители, иногда просто поражает. Шутка ли, но на, казалось бы, таком непритязательном чипсете, как Intel B150, MSI выпустила сразу 23 (двадцать три!) модели материнских плат, шесть из которых относятся к серии Arsenal Gaming с воинственными названиями, не требующими перевода: Mortar, Bazooka и Grenade. Несмотря на столь грозные названия, всё это материнские платы бюджетного уровня, доступные большинству пользователей. С одной из таких плат — с моделью MSI B150M Mortar Arctic — мы и познакомимся в сегодняшней статье.

⇡#Технические характеристики и стоимость

* По данным «Яндекс.Маркета» на 15.10.2016.

Упаковка и комплектация

MSI B150M Mortar Arctic поставляется в компактной картонной коробке защитной раскраски с изображением снаряда для миномёта и названием модели на лицевой стороне.

На обратной стороне коробки приведено подробное описание всех ключевых компонентов платы, её краткие спецификации, список выходов и поддерживаемых технологий.

На стикере, кроме серийного номера, всё то же самое, только очень кратко.

Комплектация соответствует ценовому уровню платы — в коробке с ней можно найти два SATA-кабеля с защёлками, заглушку на заднюю панель, краткую и полную инструкции, а также компакт-диск с драйверами и утилитами.

Плата производится в Китае и обеспечивается трёхлетней гарантией. Наш экземпляр относится к версии 1.0. В зарубежных онлайн-магазинах MSI B150M Mortar Arctic стоит всего 87 долларов США, а в России плата доступна за примерно 6,2 тысячи рублей.

Особенности конструкции

Новая MSI B150M Mortar Arctic выглядит очень оригинально, благодаря белой окраске текстолита и контрастирующим с ней темным разъёмам и элементам.

Кожух над панелью выходов и радиаторы на силовых элементах и чипсете выкрашены в маскировочный цвет «зимнего покроя», продолжая военную тематику, которая заложена в названии платы и её серии.

Габариты новинки равны 244 × 244 мм, то есть плата относится к форм-фактору micro ATX.

Прежде чем перейти к детальному изучению компонентов MSI B150M Mortar Arctic, приведём их схему и таблицу из инструкции по эксплуатации.

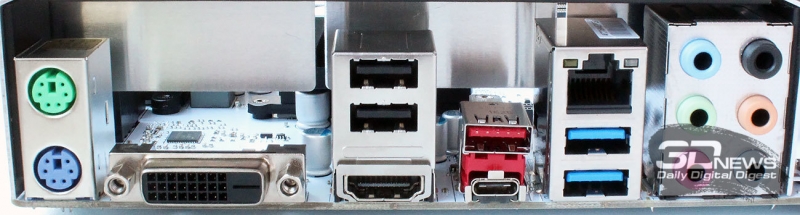

Задняя панель материнской платы содержит только самые основные разъёмы и выходы, поэтому на ней оказалось много пустующих мест.

Здесь можно увидеть (слева направо):

• PS/2-порт мыши;
• PS/2-порт клавиатуры;
• DVI-D-порт;
• два порта USB 2.0;
• HDMI-порт;
• три порта USB 3.1 Gen1;
• порт USB 3.1 Gen1 Type-C;
• сетевой порт LAN (RJ-45);
• шесть звуковых разъёмов.

Радиаторы силовых цепей питания процессора имеют винтовое крепление, а вот маленький радиатор чипсета закреплён пластиковыми «гвоздиками», поэтому снимается несколько сложнее. Без «камуфляжа» MSI B150M Mortar Arctic выглядит следующим образом.

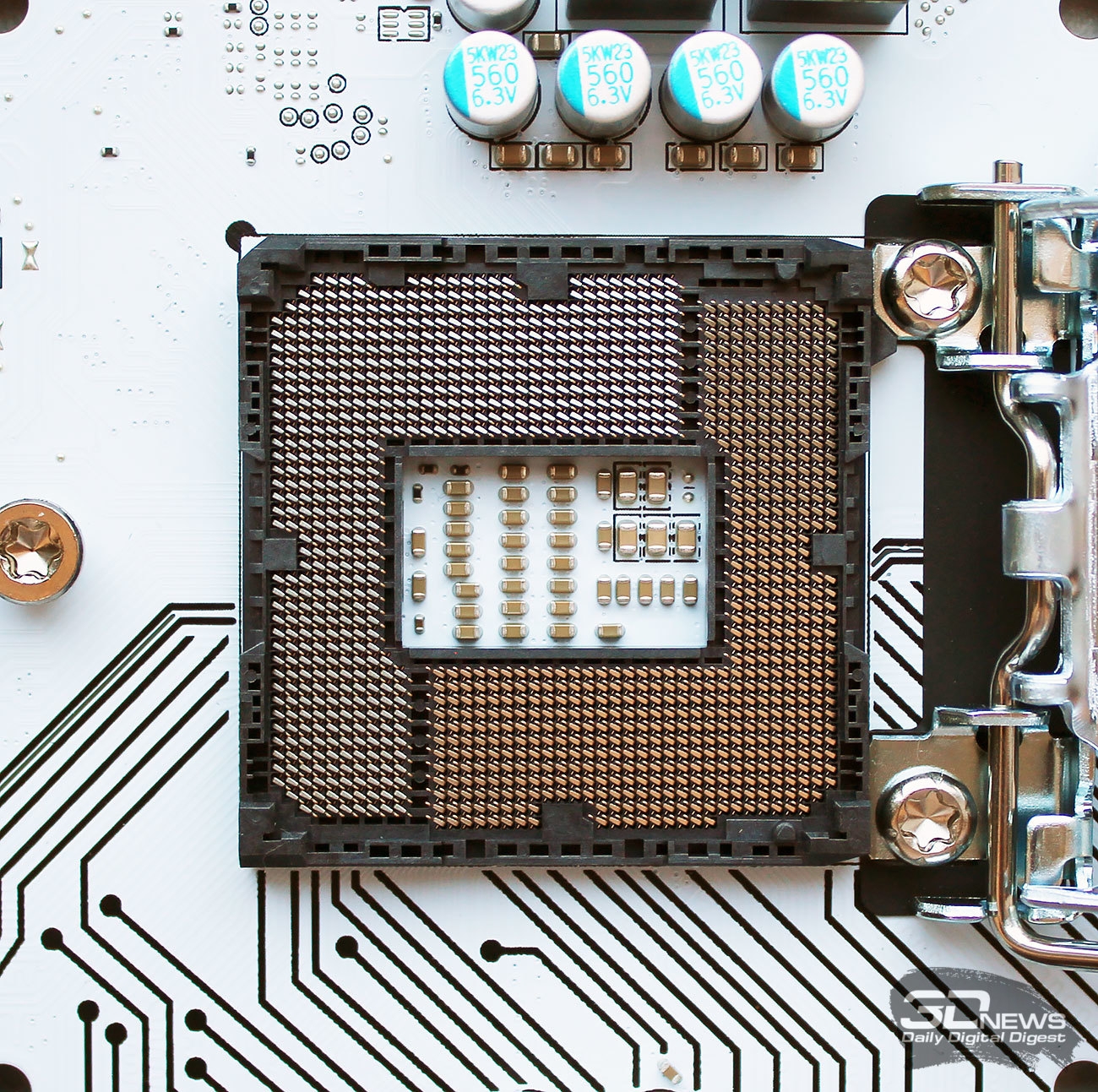

Процессорный разъём конструктива LGA1151 здесь самый обычный, без золотого напыления или дополнительных контактов, как в топовых платах на чипсете Intel Z170.

В списке поддерживаемых процессоров значатся все Intel Core i3/i5/i7 и Pentium с ядром Skylake. Причём поддерживаются они платой, начиная с самой первой версии BIOS.

Если судить по расположению и количеству элементов, система питания процессора организована по схеме «4+2».

При этом, несмотря на бюджетность платы, компоненты силовых цепей соответствуют стандарту Military Class 4 и включают в себя катушки Dark Choke с повышенной эффективностью и стабильностью, а также фирменные конденсаторы Solid CAP с низким эквивалентным последовательным сопротивлением (ESR) и десятилетним сроком службы.

За управление питанием процессора отвечает контроллер RT3606BC производства компании Richtek.

Для обеспечения питания MSI B150M Mortar Arctic на плате распаяны стандартные разъёмы с 24-мя и 8-ю контактами, сориентированные защёлками наружу для более удобного отключения от них кабелей.

Рядом с 24-контактным разъёмом распаян светодиодный индикатор, красный цвет которого сигнализирует о срабатывании защиты по току.

Чипсет Intel B150 оснащён маленьким радиатором и контактирует с ним через термоклей, который, правда, в нашем случае совсем высох.

Четыре разъёма модулей оперативной памяти стандарта DDR4 поддерживают технологию DDR4 Boost, заключающуюся в увеличенном числе дорожек и их повышенной защищенности от помех для стабильной работы памяти.

Суммарный объём четырёх модулей памяти на MSI B150M Mortar Arctic может достигать 64 Гбайт, а перечень конкретных поддерживаемых модулей приведён на странице поддержки. Несмотря на то, что заявлена поддержка XMP-профилей, частота работы оперативной памяти на этой материнской плате только одна – 2133 МГц.

Питание памяти организовано по двухфазной схеме.

В этой же зоне видны два разъёма для подключения вентиляторов и диагностический индикатор EZ Debug LED.

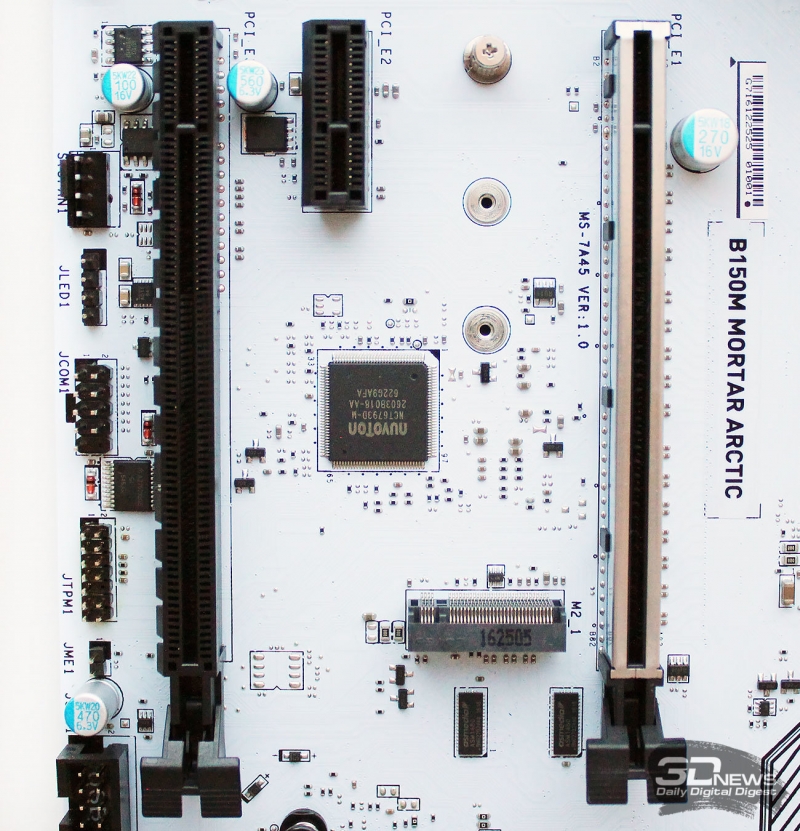

Разъёмов PCI Express на MSI B150M Mortar Arctic всего три, из них только один представляет собой полноценный PCI Express 3.0 x16 с металлизированной оболочкой Steel Armor и увеличенным числом точек пайки на текстолите.

Ещё один PCI Express может работать в режиме x4, поэтому формально плата позволяет реализовать тандемы AMD 2-way CrossFireX. Формально, потому что вряд ли кто-то решится строить мультипроцессорную графическую связку на данной плате, да ещё и с такими ограничениями. Третьим разъёмом PCI Express является PCI-E x1 предназначенный для карт расширения.

За переключение режимов работы PCI Express отвечает пара коммутаторов ASM1480.

Рядом с выходами платы распаяна микросхема PTN3360D производства NXP Semiconductors.

Это конвертер видеосигнала для видеовыхода HDMI.

MSI B150M Mortar Arctic оснащается шестью разъёмами SATA III с пропускной способностью до 6 Гбит/с.

Никаких SATA-Express и U.2 портов на плате, по понятным причинам, нет, зато есть один высокоскоростной Turbo M.2 (Key M) с пропускной способностью до 32 Гбит/с (Gen3 x4).

Поддерживаются накопители длиной 4,2 см, 6,0 см и 8,0 см. При этом, если задействовать M.2 в режиме SATA, то нижний слот PCI Express сможет работать только в режиме x2, а если накопитель в данном разъёме будет работать в режиме PCIe, то нижний PCI Express будет отключён.

Кроме этого, на MSI B150M Mortar Arctic есть вертикальный разъём M.2 (Key E).

В него можно устанавливать, например, Wi-Fi-модули или другие карты расширения.

USB-порты на материнской плате реализованы только возможностями чипсета Intel B150. Всего их десять, пять из них (три снаружи и два внутри) обозначены как USB 3.1, но относятся к Gen1, а значит по скорости не отличаются от обычных USB 3.0 (до 5 Гбит/с). Четыре порта более старого стандарта USB 2.0 равномерно распределены по задней панели платы и внутренним коннекторам. Десятый порт, выведенный на заднюю панель, имеет разъём типа Type-C, но также является USB 3.1 Gen1, поэтому на особые достижения в плане скорости обмена данными с быстрыми накопителями рассчитывать не приходится. В качестве усилителя USB-сигнала используется микросхема ASMedia ASM1464, распаянная на обратной стороне текстолита.

Добавим, что фронтальные порты USB 3.1 Gen 1 на MSI B150M Mortar Arctic защищены комплексом защитных интегральных схем, в целях предотвращения коротких замыканий и защиты от электростатических разрядов, иногда возникающих при подключении или отключении USB устройств.

За фирменным названием Audio Boost скрывается сравнительно простенький HD-аудиокодек Realtek ALC892.

Тем не менее, и в его звуковом сопровождении использованы высококачественные конденсаторы Chemi-Con, а зона звукового тракта изолирована от остальной PCB полосой без токопроводящих слоёв.

За функции мониторинга, управление скоростью вентиляторов и COM-портом, а также за обеспечение работы разъёмов PS/2 отвечает контроллер Nuvoton NCT6793D-M.

Четырёхконтактных коннекторов для вентиляторов на плате четыре — и всеми можно управлять как через BIOS, так и через Total Fan Control в приложении MSI Command Center. Три коннектора расположены рядом с процессорным разъёмом, а ещё один выведен на нижнюю кромку платы. Там же можно найти коннектор для внешней ленты светодиодной подсветки (JLED1), разъём COM-порта, внутренние аудио-разъёмы и USB.

Микросхема BIOS на плате одна, 64-битная.

В системе охлаждения MSI B150M Mortar Arctic используются камуфлированные алюминиевые радиаторы без тепловых трубок, контактирующие с элементами через термопрокладки, а чипсетный радиатор – посредством термоклея. Радиаторы компактны, так что они не помешают установке габаритных систем охлаждения, если это потребуется.

Наконец, задняя часть платы получила белую подсветку, которая удачно сочетается со светлым текстолитом.
