p>Немецкая компания be quiet! считается премиум-производителем блоков питания в Европе, удерживая с 2006 года в этой категории, где конкуренция особо сильна, лидирующую позицию. Основной упор инженеры компании делают на исключительно тихую работу компонентов, будь то вентиляторы, кулеры, блоки питания или корпуса, и именно продукция be quiet! считается одной из лучших по данному показателю. Секрет фирмы прост – доскональная проработка каждой детали, максимальное внимание к любым мелочам и перманентный контроль качества вкупе с внедрением новых технологий и постоянным самосовершенствованием.

И вот представьте себе, что be quiet! решила выпускать серийные системы жидкостного охлаждения, коих сейчас на рынке не просто много, а колоссальное множество. Но как войти в эту «полноводную реку», чем ещё можно привлечь потенциальных покупателей и получить свою долю рынка? Уверены, что такие вопросы перед маркетологами немецкой компании, имеющей в арсенале столь сильный инженерный отдел и производственные ресурсы, и вовсе не стояли. Так появились три новых системы охлаждения серии SILENT LOOP, с одной из которых – be quiet! SILENT LOOP 280mm – мы познакомим вас в сегодняшней статье.

Технические характеристики и рекомендованная стоимость

Упаковка и комплектация

Система жидкостного охлаждения поставляется в большой картонной коробке, оформленной в обычном для компании be quiet! стиле. На лицевой стороне приведено фото SILENT LOOP 280mm, название модели и кратко перечислены её особенности.

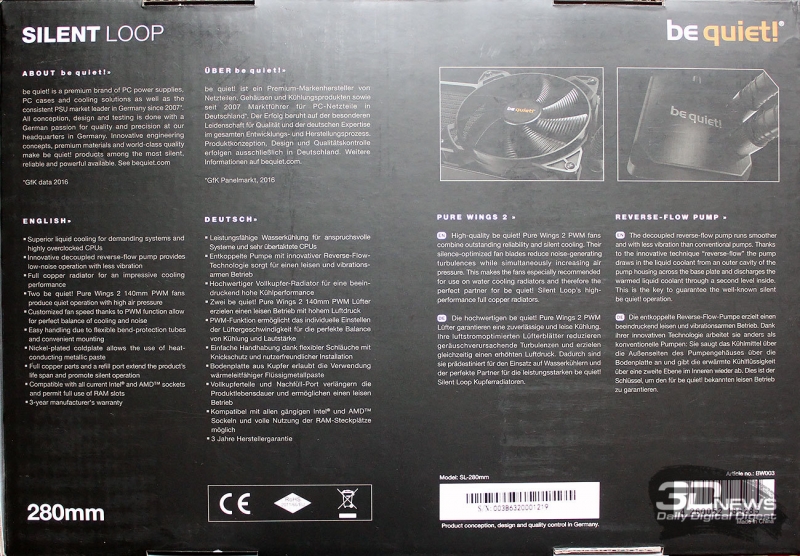

Обратная и боковые стороны упаковки отведены под технические характеристики системы, подробное описание её компонентов и их фото.



Внутрь коробки вставлена корзина из пористого картона с отсеками, в которых размещены компоненты системы, дополнительно запечатанные в полиэтиленовые пакеты.

Это вполне типичная упаковка для подобных систем жидкостного охлаждения, которая достаточно надёжно предохраняет устройство от повреждений.

Вместе с системой поставляются два набора креплений для платформ с процессорами Intel и AMD, два типа винтов для закрепления вентиляторов на радиаторе и самого радиатора на корпусе системного блока, Y-образный разветвитель и инструкция по сборке (в том числе на русском языке).

Кроме того, система комплектуется высокоэффективной термопастой be quiet! DC1 массой 1 грамм с теплопроводностью 7,5 Вт/м·К, что всего лишь на 1 Вт/(м·К) ниже, чем у знаменитой ARCTIC MX-4. Причём термопаста идёт в шприце, а не сразу нанесена на основание водоблока, а значит, она может использоваться неоднократно.

Система разработана в Германии, но производится в Китае. Гарантийный срок равен трём годам. Рекомендованная стоимость модели be quiet! SILENT LOOP 280mm довольно высока для заводских СЖО и составляет 149,9 доллара США. Две другие модели систем охлаждения данной серии стоят дешевле: 129,9 доллара США за версию с 240-мм радиатором и 109,9 доллара США за 120-мм вариант. В России в продаже линейку SILENT LOOP на момент подготовки статьи мы не обнаружили.

Особенности конструкции

На первый взгляд, be quiet! SILENT LOOP 280mm является классической системой жидкостного охлаждения необслуживаемого типа, состоящей из радиатора с вентиляторами и помпы с водоблоком, соединённых гибкими шлангами.

Однако не всё так просто, как это может показаться поначалу. Давайте последовательно пройдёмся по каждому компоненту этой системы, чтобы узнать, за счёт чего она превосходит своих одноклассников.

Радиатор новой системы жидкостного охлаждения выполнен под два 140-мм вентилятора и имеет размеры 319 × 144 × 30 мм. Детальнее они приведены на следующей схеме.

Ключевое отличие радиатора системы be quiet! SILENT LOOP 280mm от других подобных охладителей заключается в материале – здесь радиатор медный, а не алюминиевый. Это, безусловно, главное преимущество данной модели и огромный шаг вперёд для устройств этого класса.

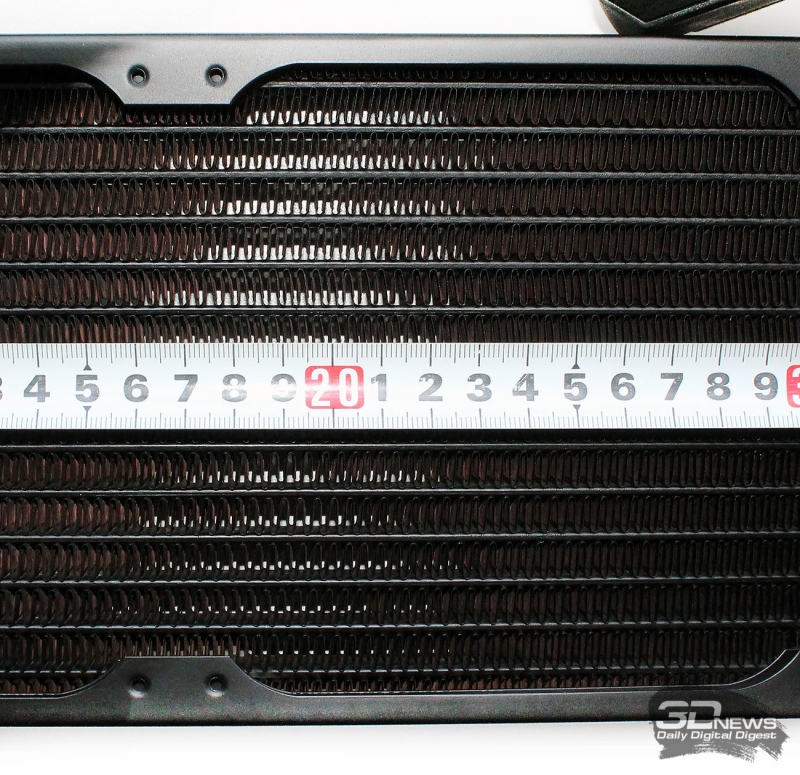

Радиатор состоит из 16 плоских каналов с припаянной между ними гофролентой. Плотность рёбер радиатора (FPI) составляет 17 рёбер на дюйм – вполне типичный показатель для радиаторов СЖО.

При толщине рабочего тела радиатора порядка 15 мм такой пакет рёбер должен эффективно продуваться вентиляторами даже на низких скоростях, что немаловажно, если учесть философию компании be quiet!.

Из радиатора выходят два резьбовых (!) фитинга с закреплёнными на них шлангами.

То есть это не банальная и дешёвая опрессовка, как в подавляющем большинстве заводских систем жидкостного охлаждения, а совершенно иной уровень, позволяющий произвести расширение системы либо её дозаправку. Внешний диаметр соединительных шлангов составляет 11 мм, а их длина равна 390 мм. В меру жёсткий корд предохраняет шланги от перегибов при прохождении внутри корпуса системного блока.

Блок помпы с водоблоком сравнительно компактен и имеет размеры 73 × 66 × 31 мм. Благодаря структурированной обработке крышки и серебристому логотипу компании-производителя, выглядит эта деталь изящно и стильно.

Внутри, по заявлениям be quiet!, установлена реверсивная помпа увеличенной мощности (к сожалению, конкретных цифр производитель не приводит).

Заявленная в спецификациях скорость ротора помпы составляет 2200 об/мин, а, по данным мониторинга, она держалась у отметки 2110 об/мин. Срок службы керамического подшипника помпы в характеристиках не указан. Измеренный уровень энергопотребления её электродвигателя оказался равен 1,92 Вт. Подключать помпу, по настоятельным рекомендациям производителя, необходимо к разъёму питания с постоянным напряжением 12 В и без поддержки ШИМ (либо при его отключении). В противном случае be quiet! не гарантирует работоспособность данного насоса.

Сбоку на помпе есть резьбовое отверстие с заглушкой для дозаправки системы или полной замены хладагента.

Внутреннее устройство помпы и водоблока в системах be quiet! SILENT LOOP организовано таким образом, что охлаждённая жидкость поступает по краям водоблока и выходит ближе к его центральной части.

В профессиональных системах жидкостного охлаждения используется иной принцип: водоблоки сконструированы таким образом, что холодная струя с напором бьёт в его центр, а затем выбрасывается на края, наиболее эффективно охлаждая таким образом центральную часть процессора, где, как правило, и сконцентрировано его ядро. Впрочем, в случае компактной помпы be quiet! SILENT LOOP 280mm сделать распределение потока жидкости как-то иначе вряд ли было возможно.

О водоблоке вообще известно очень мало, если не сказать почти ничего. Он медный, микроканальный и никелированный. Всё. Контактная поверхность основания водоблока обработана идеально.

Несмотря на небольшую выпуклость водоблока в центральной части, контакт с процессором конструктива LGA2011-v3 был обеспечен по всей площади теплораспределителя.

Система охлаждения комплектуется двумя фирменными 140-мм вентиляторами Pure Wings 2 PWM с девятилопастной крыльчаткой диаметром 132 мм и 47-мм статором.

Внутренняя и внешняя поверхности каждой лопасти вентиляторов имеют волнообразный профиль в целях снижения турбулентности воздушного потока и повышения статического давления.

Последнее составляет в соответствии со спецификацией 1,82 мм H₂O при максимальной скорости 1600 об/мин. Благодаря поддержке широтно-импульсной модуляции минимальная скорость вентиляторов — около 600 об/мин, а уровень шума может изменяться в диапазоне от 16,1 до 37,3 дБА. Максимальный воздушный поток одного такого вентилятора может достигать 94,2 CFM.

По углам вентиляторов можно увидеть прорези в рамке, но никаких функций они не выполняют (кроме держателей креплений, разумеется).

Под бумажной наклейкой статора скрыт электродвигатель и подшипник скольжения с винтовой нарезкой. Заявленный срок службы последнего — 80 000 часов или более девяти лет непрерывной работы.

Несмотря на заявленные в спецификациях 0,5 А и 6 Вт, по результатам наших измерений, каждый вентилятор потреблял не более 2,6 Вт, а стартовое напряжение оказалось равно 3 В. Длина кабелей вентиляторов составляет 450 мм, плюс 10 мм – длина Y-разветвителя для их подключения к одному разъёму на материнской плате. Закрепляются вентиляторы на радиаторе длинными винтами, виброгасители конструкцией не предусмотрены, хотя столь качественным моделям они вряд ли могут понадобиться.

⇡#Cовместимость и установка

Водоблок системы жидкостного охлаждения be quiet! SILENT LOOP 280mm в полной мере универсален, то есть его можно установить на материнские платы для процессоров Intel с процессорными гнёздами конструктива LGA775/115(х)/1366/2011/2011-v3 и для процессоров AMD с разъёмами Socket AM2(+)/AM3(+)/FM1(2+). Для этого используются два типа креплений, которые вставляются в прорези на боковых сторонах водоблока.

Затем водоблок винтами с пружинами необходимо притянуть к процессору с использованием усилительной пластины или без неё, в зависимости от типа разъёма.

Для размещения в корпусе радиатора с вентиляторами потребуются два рядом расположенных 140-мм посадочных места. В инструкции по установке компания предлагает четыре варианта расположения радиатора, в зависимости от конкретного корпуса и организованной в нём вентиляции.

В нашем случае мы установили be quiet! SILENT LOOP 280mm на верхнюю стенку корпуса и сориентировали вентиляторы на выдув.

Осталось только подключить помпу и вентиляторы к материнской плате — и можно запускать систему. Весь процесс установки данной модели СЖО занял у нас не более 10 минут. Подсветки у системы be quiet! нет.
