Новая статья: Обзор материнских плат на базе чипсета AMD X370: осмысленный выбор
20.11.2017, 05:00:00

p>Прошлый сравнительный тест, в котором лаборатория 3DNews изучила четыре недорогие материнские платы на основе чипсета AMD B350, выявил у этих устройств ряд недостатков. Пожалуй, основным их «недугом» являются проблемы с разгоном 8-ядерных процессоров Ryzen, потому что все без исключения производители элементарно сэкономили на компонентах подсистемы питания. Рассмотренные же в данном обзоре материнки лишены многих недостатков, присущих бюджетным устройствам. В этот раз я рассмотрю решения среднего ценового диапазона, которые базируются на старшем наборе логики AMD X370. Решения, предлагающие пользователю максимум того, на что способна платформа AM4.

#Технические характеристики

В этом тестировании принимают участие четыре материнские платы от ASRock, ASUS, GIGABYTE и MSI. В основе устройств лежит набор логики X370 — это лучший чипсет, который может предложить AMD для платформы AM4 в 2017 году. Все четыре платы обладают сопоставимой ценой: на момент написания статьи ASRock Fatal1ty X370 Gaming X, ASUS PRIME X370-PRO, GIGABYTE GA-AX370-Gaming K3 и MSI X370 KRAIT GAMING можно было приобрести за 10-11 тысяч рублей в зависимости от выбранного региона и магазина. Основные технические характеристики рассматриваемых устройств приведены в сводной таблице.

  ASRock Fatal1ty X370 Gaming X ASUS PRIME X370-PRO GIGABYTE GA-AX370-Gaming K3 MSI X370 KRAIT GAMING
Поддерживаемые процессоры AMD Ryzen 3/5/7 и Athlon/A-серия (Bristol Ridge)
Чипсет AMD X370
Подсистема памяти 4 × DIMM, до 64 Гбайт DDR4-2133-3200 (OC)
Слоты расширения 2 × PCI Express x16 3.0
4 × PCI Express x1 2.0
2 × PCI Express x16 3.0
3 × PCI Express x1 2.0
1 × PCI Express x16 2.0
2 × PCI Express x16 3.0
3 × PCI Express x1 2.0
2 × PCI Express x16 3.0
3 × PCI Express x1 2.0
1 × PCI Express x16 2.0
Интерфейсы накопителей 1 × M.2 (Socket 3, 2242/2260/2280) с поддержкой PCI Express x4 3.0
1 × M.2 (Socket 3, 2230/2242/2260/2280/2280) с поддержкой SATA 6 Гбит/с и PCI Express x2 2.0
6 × SATA 6 Гбит/с
1 × M.2 (Socket 3, 2242/2260/2280/22110) с поддержкой SATA 6 Гбит/с и PCI Express x4 3.0
8 × SATA 6 Гбит/с
1 × M.2 (Socket 3, 2242/2260/2280/22110) с поддержкой SATA 6 Гбит/с и PCI Express x4 3.0
4 × SATA 6 Гбит/с
2 × SATA Express (или 4 × SATA 6 Гбит/с)
1 × M.2 (Socket 3, 2242/2260/2280/22110) с поддержкой SATA 6 Гбит/с и PCI Express x4 3.0
6 × SATA 6 Гбит/с
RAID 0, 1, 10
Локальная сеть 1 × Intel I211AT, 10/100/1000 Мбит/с 1 × Intel I211AT, 10/100/1000 Мбит/с 1 × Killer E2500, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с
Аудиоподсистема Realtek ALC1220 7.1 HD Realtek ALC1220 7.1 HD Realtek ALC1220 7.1 HD Realtek ALC892 7.1 HD
Интерфейсы на задней панели 2 × PS/2
1 × HDMI
1 × RJ-45
1 × USB 3.0 Type C
7 × USB 3.0 Type A
5 × Аудио 3,5 мм
1 × S/PDIF
1 × PS/2
1 × HDMI
1 × DisplayPort
1 × RJ-45
2 × USB 3.1 Type A
1 × USB 3.0 Type C
5 × USB 3.0 Type A
5 × Аудио 3,5 мм
1 × S/PDIF
1 × PS/2
1 × HDMI
1 × RJ-45
2 × USB 3.1 Type A
6 × USB 3.0 Type A
5 × Аудио 3,5 мм
1 × S/PDIF
1 × PS/2
1 × HDMI
1 × DVI-D
1 × RJ-45
2 × USB 2.0 Type A
1 × USB 3.1 Type C
1 × USB 3.1 Type A
4 × USB 3.0 Type A
6 × Аудио 3,5 мм
Форм-фактор ATX, 305 × 244 мм ATX, 305 × 244 мм ATX, 305 × 244 мм ATX, 305 × 243 мм
Цена ~10 000 руб. ~10 500 руб. ~10 000 руб. ~10 000 руб.

Очевидно, что платы со схожей стоимостью обладают сопоставимым уровнем функциональности. В этом плане уже на этапе предварительного знакомства с техническими характеристиками неприятно удивляет MSI X370 KRAIT GAMING, так как, в отличие от трех других участников тестирования, в ней используются достаточно бюджетные сетевой и звуковой контроллеры Realtek.

Каждая материнская плата упакована в небольшую, но яркую картонную коробку. Комплект поставки у исследуемых устройств оказался довольно-таки стандартным: заглушка на панель ввода-вывода, SATA-кабели, руководство пользователя, а также диск с драйверами и программным обеспечением. Однако каждый производитель счел необходимым положить в коробку один-два дополнительных аксессуара. Например, вместе с ASRock Fatal1ty X370 Gaming X дополнительно идет жесткий HB-мостик, который пригодится при объединении видеокарт NVIDIA в массив SLI. Вместе с ASUS PRIME X370-PRO — точно такой же мостик и переходник Q-Connector, при помощи которого проще подключать органы управления корпуса. В комплекте с GIGABYTE GA-AX370-Gaming K3 поставляется G Connector — то же самое, что и Q-Connector. Наконец, MSI X370 KRAIT GAMING дополнительно укомплектована простым гибким SLI-мостиком и наклейками для маркировки SATA-кабелей.

#ASRock Fatal1ty X370 Gaming X

Начну с небольшого спойлера: Fatal1ty X370 Gaming X — это самая странная плата, рассматриваемая в сегодняшнем тесте. Странности начались еще при выборе устройства в «Регарде». Так, у Fatal1ty X370 Gaming X есть самый настоящий клон — Fatal1ty X370 Gaming K4. Внешне эти платы нереально различить, но X-версия стоит в среднем на 300-400 рублей меньше.

ASRock Fatal1ty X370 Gaming X

ASRock Fatal1ty X370 Gaming X

Приятно, что все четыре рассматриваемых устройства собраны на основе полноформатных печатных плат ATX. Как видите, в решениях за 9-10 тысяч рублей производители уже не экономят на квадратных сантиметрах текстолита. Плюс очевиден: использование PCB размером 305 × 244 мм позволяет надежно закрепить устройство по правому краю в корпусе, следовательно, при подключении модулей оперативной памяти, SATA-кабелей и 24-контактного разъема блока питания текстолит не будет заметно прогибаться.

В конструкции Fatal1ty X370 Gaming X используется печатная плата c увеличенным до двух унций количеством меди в проводящих слоях. Так как мы имеем дело с форм-фактором ATX, то «нашпиговано» устройство соответствующим образом. Fatal1ty X370 Gaming X имеет шесть слотов расширения. Расположение пары PCI Express x16 считаю удачным: при установке видеокарт они будут заметно удалены друг от друга. Стоит помнить, что, в случае применения массивов AMD CrossFire или NVIDIA SLI, эти PEG-разъемы будут работать по схеме х8+х8. Армирование PCI Express x16 увеличивает прочность слота при нагрузках на излом и на выдергивание. Не будет конфликтовать с видеокартой и любой процессорный кулер, так как порт для установки видеокарты максимально удален от гнезда AM4.

На плате распаяно пять 4-контактных разъемов для подключения вентиляторов. Считаю, что оптимальным количеством  разъемовдля устройств такого уровня было бы шесть, потому что на базе Fatal1ty X370 Gaming X вполне реально собрать производительный ПК, например, с двухвентиляторным кулером или СЖО в корпусе с предустановленными 4-6 вентиляторами. В частности, к коннектору CPU_OPT/W_PUMP, расположенному в верхней части платы, можно подключить помпу системы водяного охлаждения. Поддерживаются устройства мощностью до 18 Вт и током силой до 1,5 А. Аналогичными свойствами обладает и разъем CHA_FAN3/W_PUMP, распаянный снизу. Его удобнее использовать, если вы захотите, например, разместить резервуар с помпой СЖО на днище Tower-корпуса. Приятно, что Fatal1ty X370 Gaming X умеет управлять частотой вращения вентиляторов как с ШИМ, так и без нее.

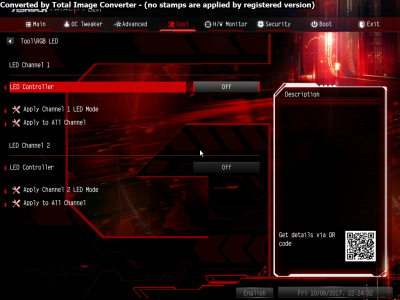

В нижней части платы распаяно сразу два порта для подключения RGB-лент. Поддерживаются аксессуары мощностью до 36 Вт. Подсветка фирменного кулера AMD подключается еще к одному разъему, расположенному рядом с портами SATA. Тип и цвет настраиваются как в BIOS, так и при помощи программы ASRock RGB LED. Среди прочих моддинг-элементов отмечу наличие RGB-подсветки вокруг радиатора чипсета.

В платах ASRock традиционно используется сразу несколько M.2-слотов разного назначения. Разъем с ключом «Е» поддерживает установку Wi-Fi/Bluetooth-модулей формата 2230. Он расположен рядом с портами ввода-вывода. Разъем с маркировкой M2_1 для накопителей распаян очень удачно, потому что его не будет перекрывать видеокарта, но установленный в этот слот SSD будет дополнительно обдуваться вентилятором процессорного кулера. Порт поддерживает установку PCI Express x4 3.0 и SATA-накопителей форматов 2230/2242/2260/2280 и подключен непосредственно к CPU. Чипсетный разъем M2_2 поддерживает SSD форматов 2230/2242/2260/2280, подключаемых либо через интерфейс SATA 6 Гбит/с, либо через PCI Express x2 2.0 с пропускной способностью до 10 Гбит/с.

Что касается традиционных SATA-портов, то у Fatal1ty X370 Gaming X их распаяно сразу шесть. Расположены они в обычном для плат форм-фактора ATX месте — в нижней части PCB, рядом с чипсетом.

Элементы цепи питания центрального процессора охлаждаются двумя небольшими алюминиевыми радиаторами. Применяется винтовое крепление, а с полевыми транзисторами металл контактирует через термопрокладку. Производитель называет такую конструкцию XXL Aluminum Alloy Heatsink. Как всегда, без маркетинга в этом деле не обойтись. В режиме по умолчанию радиаторы хорошо справляются со своей задачей. С применением СЖО, то есть без дополнительного обдува околосокетного пространства, элементы греются не сильно. Это хорошо видно на снимках тепловизора. Самыми горячими элементами оказались дроссели, и без дополнительного обдува они нагреваются до 80 градусов Цельсия — это вполне рабочий показатель.

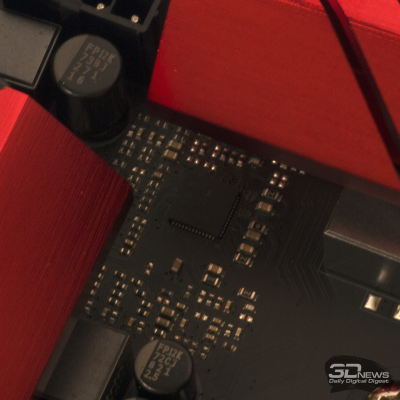

И еще немного маркетинга: декларируется, что в Fatal1ty X370 Gaming X применен 12-фазный конвертер питания, однако в цепь включен 8-канальный контроллер International Rectifier IR35201. На самом деле подсистема питания CPU состоит из шести фаз. Четыре фазы отвечают непосредственно за работу CPU, еще две — за NB/SOC. Каждый канал состоит из двух дросселей и двух пар транзисторов SM4336NSKP и SM4337NSKP от Sinopower. Производитель заявляет, что черные конденсаторы Nichicon способны работать больше 12 тысяч часов.

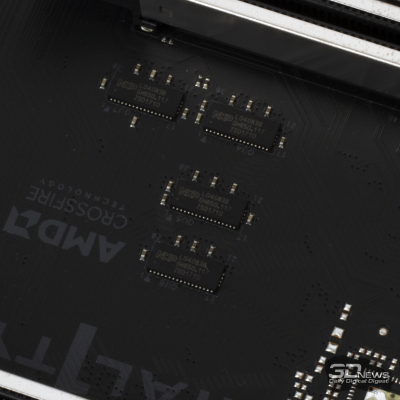

Чипсеты AMD X370 и B350 поддерживают интерфейс USB 3.1, но инженеры ASRock отказались от его применения. Зато на I/O-панели распаян разъем USB 3.0 C-типа, он реализован за счет коммутатора ASMedia ASM1543. Интересно, что среди видеовыходов присутствует только разъем HDMI. Впрочем, в свете того, что на базе X370-плат будут в основном собирать игровые ПК и рабочие станции с чипами Ryzen, штатный видеовыход, скорее всего, не будет использоваться вообще.

Еще одним продуманным решением является наличие пластинки для вывода антенн модуля Wi-Fi/Bluetooth, если вы, конечно же, собираетесь приобрести для своей системы отдельно M.2-адаптер.

Что касается внутренних разъемов, то Fatal1ty X370 Gaming X может похвастаться наличием сразу двух USB 3.0 и USB 2.0, а также портами COM, TPM и F-аудио.

Из дополнительных элементов отмечу наличие индикатора POST-сигналов.

За сеть и звук в Fatal1ty X370 Gaming X отвечают весьма распространенные в топовых платах чипы Intel I211AT и Realtek ALC1220. В трех из четырех участников тестирования применены точно такие компоненты. Конечно же, звуковой тракт «приправлен» специальными японскими конденсаторами Nichicon. А еще подсистема получила операционный усилитель TI NE5532 для наушников. Согласно всем модным тенденциям по производству материнских плат, компоненты тракта экранированы от остальных элементов платы, левый и правый каналы расположены на разных слоях PCB.

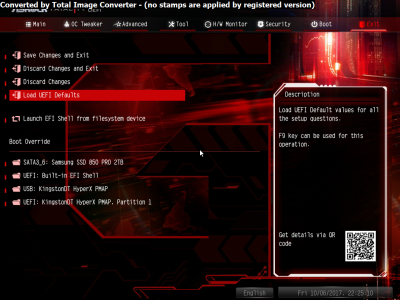

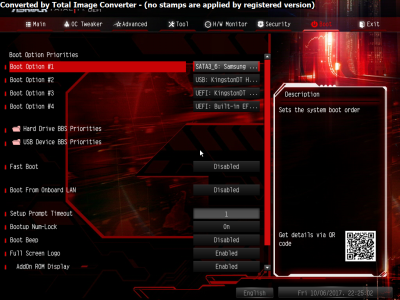

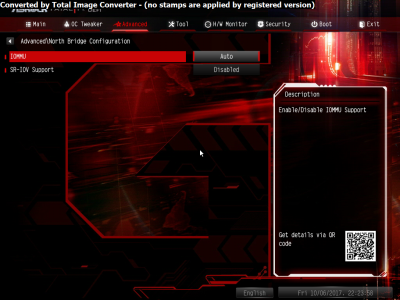

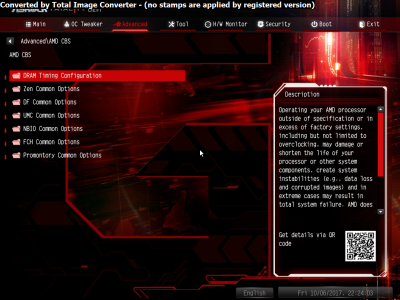

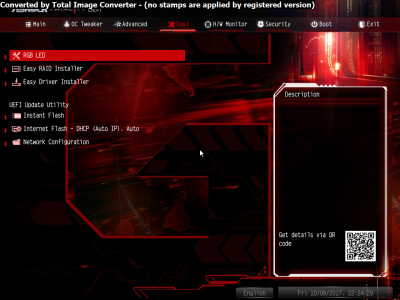

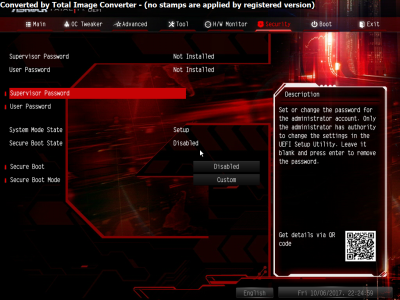

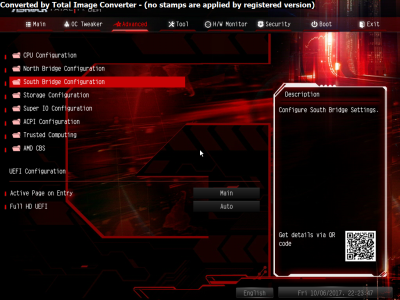

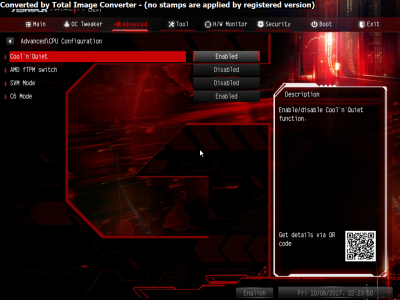

Существует неоспоримый факт: каждый производитель снабжает свои материнские платы схожими BIOS с фирменными эргономическими и функциональными решениями. Вот и прошивка Fatal1ty X370 Gaming X очень напоминает систему, которая используется в ASRock X370 Taichi. Правда, есть несколько нюансов.

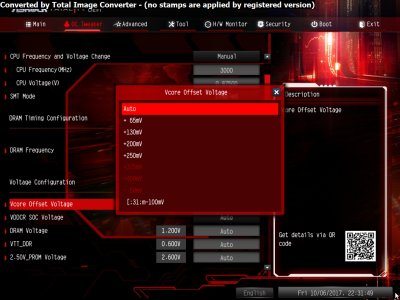

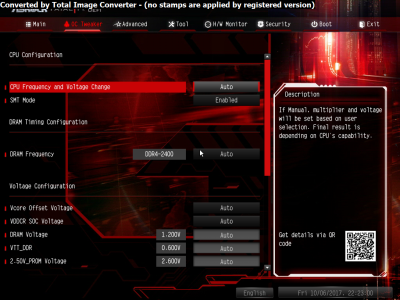

Прошивка не имеет функции автоматического разгона, нужно полагаться только на собственные силы. Правильное решение, так как заготовленные режимы, как правило, не работают должным образом. Напряжение питания процессора можно менять двумя способами. В режиме Manual мы можем менять его в явном виде в диапазоне от 0,875 до 1,55 В с шагом 0,00625 В. Правда, в таком случае будут отключены энергосберегающие функции центрального процессора, то есть после разгона на этой плате чип всегда будет работать на фиксированной частоте и при постоянном напряжении, бесполезно расходуя электричество. В режиме Offset пользователь может выбрать следующие параметры: +65, +130, +200, +250, +325, +400, -50 мВ для CPU и +60, +120, +180, +240, +300, +360, +420 мВ для NB/SOC. Работать с таким скромным выбором напряжений не очень удобно.

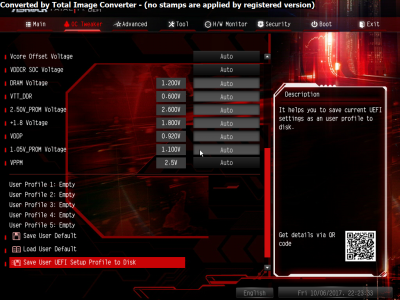

Остальные напряжения, которые можно изменять в BIOS материнской платы, отображены в таблице. Для большей наглядности приведу параметры сразу двух матплат ASRock. Как видите, Fatal1ty AB350 Gaming K4 и Fatal1ty X370 Gaming X обладают практически идентичным набором параметров. В обоих случаях его достаточно для разгона центрального процессора и оперативной памяти в домашних условиях, но у рассматриваемой платы появился дополнительный пункт — VTT_DDR.

  ASRock Fatal1ty AB350 Gaming K4 ASRock Fatal1ty X370 Gaming X
  Мин./макс. значение, В Шаг, В Мин./макс. значение, В Шаг, В
CPU Voltage 0,875/1,55 0,0625 0,875/1,55 0,0625
VPPM 2/3,2 0,05 2,4/2,7 0,1
2,50V Voltage 2/3 0,02 2/3 0,02
DRAM Voltage 1,2/1,8 0,005 1,1/1,5 0,005
1.8 Voltage 1,7/3 0,02 1,7/3 0,05
VDDP 0,805/1,19 0,035 0,42/1,56 0,005
1.05V Voltage 0,952/1,248 0,008 0,95/1,25 0,01
VTT_DDR 0,5/0,75 0,01

Только после знакомства с BIOS материнской платы я наконец-то увидел разницу между Fatal1ty X370 Gaming X и Fatal1ty X370 Gaming K4. У второй платы есть возможность менять напряжение CPU в режиме Offset в диапазоне от -0,1 до +0,3 В с шагом 0,00625 В. А еще прошивка Fatal1ty X370 Gaming K4 обладает пятью режимами Load-Line Calibration как для процессора, так и для его SOC-составляющей.

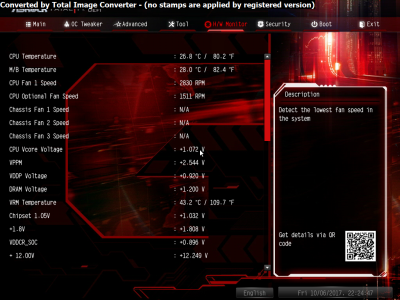

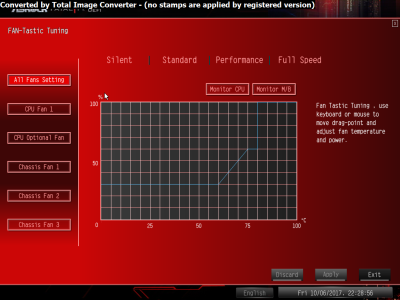

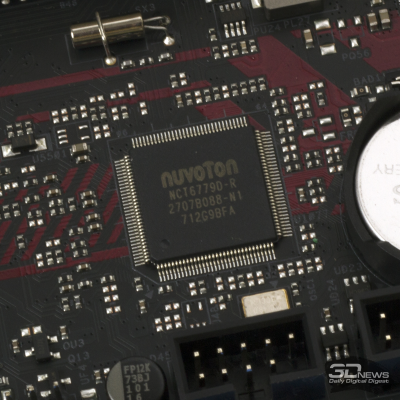

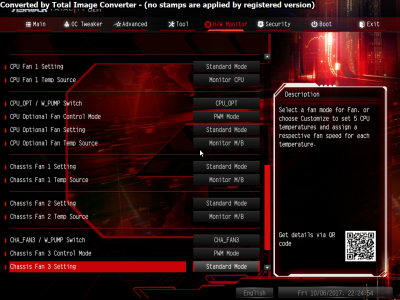

Помимо датчика, встроенного в центральный процессор, присутствует всего один сенсор, он следит за нагревом чипсета. В отличие от Fatal1ty AB350 Gaming K4, плата обладает функциями System Browser и FAN-Tastic Tuning. При помощи первой опции можно быстро узнать, какие компоненты используются в ПК. При помощи второй функции настраивается работа подключенных к матплате вентиляторов.

Разгон процессора при помощи ASRock Fatal1ty X370 Gaming X

Разгон процессора при помощи ASRock Fatal1ty X370 Gaming X

Да, прошивка Fatal1ty X370 Gaming X заметно урезана относительно той, что используется в чуть более дорогой Fatal1ty X370 Gaming K4. И все же разогнать 8-ядерный Ryzen с помощью этой платы вполне реально. Прошивка под номером 3.20 (последняя на момент тестирования устройства, поддерживает AGESA 1.0.0.6b) отказалась работать с процессором, если тому выставить нецелый множитель. Мне удалось получить стабильные 3,89 ГГц (такая частота обусловлена тем, что тактовый генератор платы работал на частоте 99,8 МГц) при напряжении 1,4 В. Но стоило выставить множитель в значение х39,25, х39,50 или х39,75, как система отказывалась работать стабильно. Собственно говоря, из-за этого Fatal1ty X370 Gaming X продемонстрировала самые худшие результаты по разгону Ryzen 7 1700.



В разгоне, под нагрузкой Prime95, цепь питания процессора не перегревается, то есть у Fatal1ty X370 Gaming X есть все необходимое для получения более высоких результатов с помощью оверклокинга. Для большего понимания ситуации: Fatal1ty AB350 Gaming K4 заметно перегревалась во время разгона 8-ядерного Ryzen 7 1700.

Разгон модулей Samsung

Разгон модулей Samsung


Разгон модулей Corsair

Разгон модулей Corsair

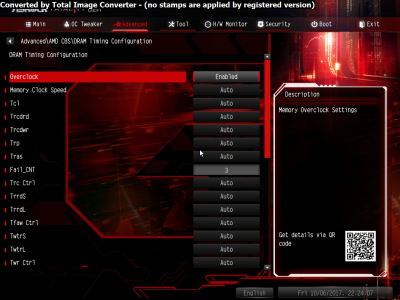

В обзорах Ryzen-чипов мы неоднократно отмечали, что производительность этих CPU сильно зависит от частоты оперативной памяти. Масштабное исследование на эту тему вы можете найти здесь. Для AM4-плат уже вышло обновление микрокода AGESA 1.0.0.6b, но еще с версии AGESA 1.0.0.6a появилась поддержка модулей с эффективной частотой вплоть до 4000 МГц. Для сравнительного тестирования я использовал комплект Samsung M378A1G43EB1-CRC, функционирующий на эффективной частоте 2400 МГц при задержках 17-17-17-39, и достаточно популярный среди Ryzen-сборщиков набор Corsair CMK16GX4M2B3200C16, который работает на эффективной частоте 3200 МГц. Платы Samsung заработали на эффективной частоте 3066 МГц и латентности 20-19-19-41. Для этого пришлось выставить параметр ProcODT в значении 53,3 Ом. Стенд с комплектом Corsair при использовании XMP-профиля не «завелся». Потребовалось снизить частоту этого набора на одну ступень, до 3066 МГц.

Отмечу один немаловажный , на мой взгляд,фактор: модули памяти необходимо устанавливать в те слоты DIMM, которые указывает сам производитель. Для Fatal1ty X370 Gaming X приоритетными являются порты DDR4_A2 и DDR4_B2. Небольшой эксперимент показал, что эти же комплекты ОЗУ, установленные в другие слоты Fatal1ty X370 Gaming X, не заработали на эффективной частоте 3066 МГц и запустились только на частоте 2933 МГц.
