Новая статья: Обзор 5 бюджетных материнских плат на Intel H310 Express: есть ли смысл экономить?
12.06.2018, 21:00:45

p>На момент выхода этой статьи платы на базе чипсета H310 Express — это самые доступные решения, которые позволят вам собрать системный блок с «кофейным» процессором. В этом обзоре мы рассмотрим пять устройств в ценовом диапазоне 4 000-6 000 рублей — дешевле плат для семейства Coffee Lake вы не найдете. Тем не менее все модели, о которых пойдет речь далее, официально поддерживают даже шестиядерный оверклокерский ЦП Core i7-8700K. Вот нам и стало интересно, на что же способны такие решения и есть ли вообще смысл экономить на материнской плате.

Очевидно, что устройства на базе чипсета H310 Express — это решения с большим числом компромиссов. Честно признаюсь: в качестве вступления я планировал подробно рассказать об этом чипсете и вообще обо всех подводных камнях, с которыми столкнется пользователь при сборе ПК с такими платами. Однако на нашем сайте совсем недавно вышла статья «Подробности о чипсетах Intel H370, B360 и H310: с чем придётся мириться тем, кто сэкономит на материнской плате?», в которой подробно написано обо всех особенностях наборов логики для платформы LGA1151-v2. Категорически рекомендую перед прочтением этой статьи ознакомится с приведенным материалом.

#Технические характеристики

Как всегда, проведение очередного сравнительного теста не обошлось без компьютерного магазина «Регард». На тот момент времени удалось достать пять материнских плат на базе чипсета H310 Express. Подробные технические характеристики этих устройств указаны в таблице ниже.

  ASRock H310M-HDV ASUS PRIME H310M-K GIGABYTE H310M DS2 MSI H310М GAMING PLUS MSI H310M PRO-VDH
Поддерживаемые процессоры 8-поколения Intel Core i7/i5/i3, Pentium, Celeron
Чипсет Intel H310 Express
Подсистема памяти 2 × DIMM, до 32 Гбайт DDR4-2133-2666
Слоты расширения 1 × PCI Express x16 3.0
1 × PCI Express x1 2.0
1 × PCI Express x16 3.0
2 × PCI Express x1 2.0
1 × PCI Express x16 3.0
2 × PCI Express x1 2.0
1 × PCI Express x16 3.0
2 × PCI Express x1 2.0
1 × PCI Express x16 3.0
2 × PCI Express x1 2.0
Интерфейсы накопителей 4 × SATA 6 Гбит/с 4 × SATA 6 Гбит/с 4 × SATA 6 Гбит/с 1 × M.2 (Socket 3, 2242/2260/2280) с поддержкой SATA 6 Гбит/с и PCI Express x4 2.0
4 × SATA 6 Гбит/с
4 × SATA 6 Гбит/с
Локальная сеть 1 × Realtek RTL8111H, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с 1 × Intel I219-V, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с
Аудиоподсистема Realtek ALC887 7.1 HD Realtek ALC887 7.1 HD Realtek ALC887 7.1 HD Realtek ALC887 7.1 HD Realtek ALC887 7.1 HD
Интерфейсы на задней панели 1 × PS/2
1 × HDMI
1 × DVI
1 × VGA
1 × RJ-45
4 × USB 2.0 Type A
2 × USB 3.1 Gen1 Type A
3 × аудио 3,5 мм
2 × PS/2
1 × DVI
1 × VGA
1 × RJ-45
2 × USB 2.0 Type A
2 × USB 3.1 Gen1 Type A
3 × аудио 3,5 мм
1 × PS/2
1 × COM
1 × LPT
1 × VGA
1 × RJ-45
4 × USB 2.0 Type A
2 × USB 3.1 Gen1 Type A
3 × аудио 3,5 мм
1 × PS/2
1 × HDMI
1 × DVI
1 × RJ-45
4 × USB 2.0 Type A
2 × USB 3.1 Gen1 Type A
3 × аудио 3,5 мм
1 × PS/2
1 × HDMI
1 × DVI
1 × VGA
1 × RJ-45
4 × USB 2.0 Type A
2 × USB 3.1 Gen1 Type A
3 × аудио 3,5 мм
Форм-фактор mATX, 191 × 188 мм mATX, 226 × 185 мм mATX, 226 × 174 мм mATX, 230 × 185 мм mATX, 226 × 185 мм
Цена ~4 400 руб. ~4 800 руб. ~4 500 руб. ~6 000 руб. ~5 400 руб.

Даже по табличке видно, что платы на H310 буквально состоят из компромиссов. Я уже приводил ссылку на статью моего коллеги Ильи Гавриченкова, который подробнейшим образом описал особенности всех наборов логики для платформы LGA-1151-v2. Изучив таблицу с характеристиками, можно легко выделить их основные особенности:

  • Отсутствие возможности разгона процессоров с индексом K и поддержки ОЗУ с эффективной частотой выше 2666 МГц;
  • Наличие всего двух слотов DIMM и поддержка максимум 32 Гбайт оперативной памяти;
  • Отсутствие слота M.2 в большинстве случаев или же его работа в режиме PCI Express x4 2.0 с максимальной пропускной способностью 2 Гбайт/с;
  • Отсутствие поддержки накопителей Intel Optane;
  • Наличие всего четырех портов SATA 6 Гбит/с, отсутствие поддержки RAID;
  • Серьезная экономия на подсистеме питания;
  • Наличие всего двух разъемов для подключения вентиляторов;
  • Наличие всего одного порта PCI Express x16 для установки видеокарты;
  • Порты PCI Express x1 работают только в режиме 2.0;
  • Нет видеовыхода DisplayPort;
  • Отсутствие портов USB 3.1 Gen2 и новомодных разъемов C-типа.

Тем не менее при всех недостатках платы на базе чипсета H310 Express ощутимо доступнее своих аналогов на чипсетах B360 и H370 Express. Самое интересное, что эти устройства поддерживают любые процессоры поколения Coffee Lake, включая Core i7-8700K. Следовательно, мы вправе ожидать от H310-плат стабильной работы даже при выполнении самых ресурсоемких задач.

К минусам устройств, о которых пойдет речь далее, можно отнести и скудный комплект поставки. В коробках, помимо самих матплат, вы найдете бумажную брошюру, диск с ПО и драйверами, пару SATA-проводов и заглушку на заднюю панель корпуса. Ну еще вместе с MSI H310М GAMING PLUS лежала наклейка в видMSI H310М GAMING PLUS лежала наклейка в виде щита с изображенным на нем драконом. Вот, в принципе, и все.

#ASRock H310M-HDV

Компания ASrock выпустила несколько матплат начального класса на базе чипсета H310 Express. Среди максимально доступных моделей вы встретите устройства под названием 310M-DGS и H310M-HDVP. Все эти платы оснащены схожей 5-фазной подсистемой питания. В этом же обзоре мы рассматриваем модель H310M-HDV, но у ASRock есть версия платы H310M-HDV/M.2. Как нетрудно догадаться, это одинаковые устройства — с точностью до того, что вторая модель оснащена M.2-разъемом, который работает в режиме PCI Express x4 2.0 с максимальной пропускной способностью 2 Гбайт/с.

ASRock H310M-HDV

ASRock H310M-HDV

Так как мы имеем дело с одними из самых дешевых плат, то нет ничего удивительного в том, что производители экономят буквально на всем — в том числе и на текстолите. Вообще, форм-фактор mATX подразумевает использование печатной платы с размерами 244 x 244 мм. Но H310M-HDV построена на PCB размерами 191 х 188 мм, хотя и относится к тому же форм-фактору. Вот и получается, что вместо четырех слотов расширения плата ASRock имеет всего два. Столько же у модели и DIMM-слотов, предназначенных для установки оперативной памяти.

Первым идет порт PCI Express x1. В него, например, можно установить дискретную звуковую карту толщиной в один слот. Следом располагается порт PCI Express x16, в который будет установлена видеокарта. Считаю, что разводка выполнена удачно: при установке графического адаптера любой толщины остается свободным один слот расширения. При этом видеокарта не перекроет вообще никаких других портов. К тому же PCI Express x16 сильно удален от процессорного гнезда — следовательно, на ASRock H310M-HDV можно установить любой массивный кулер. Данное утверждение проверено при помощи таких моделей, как Noctua NH-D15 и Thermalright Archon X2.

Дисковая подсистема у платы очень простая — на правой стороне PCB распаяно четыре порта SATA 6 Гбит/с. В принципе, такого количества оказывается вполне достаточно для среднестатистического игрового ПК и уж тем более для офисной машины. Колодки развернуты относительно плоскости PCB на 90 градусов. Поэтому в слот PCI Express x1 смело можно устанавливать дискретные устройства длиннее 188 мм, если такие вообще существуют.

Еще одна проблема самых дешевых материнских плат — наличие небольшого числа разъемов для подключения вентиляторов. ASRock H310M-HDV насчитывает всего два 4-штырьковых коннектора. Они расположены в правой верхней части печатной платы. Например, если вы будете собирать систему с использованием кулера с одним вентилятором, то у вас останется возможность подключить к материнке всего одну корпусную крыльчатку без использования каких-либо переходников и разветвителей. Учитывайте этот момент при составлении конфигурации своего системного блока. В дешевых системах в корпусе обычно присутствует всего один вентилятор, установленный на задней стенке и работающий на выдув.

Коннектор для вентилятора CPU-кулера может передать до 12 Вт мощности, CHA_FAN1 — до 24 Вт, и его производитель рекомендует использовать в том числе для подключения помпы СЖО.

Набор внутренних интерфейсов можно назвать стандартным для устройств такого класса. Преимущественно в правой части печатной платы разведены разъемы USB 3.0, USB 2.0, TPM и аудио, здесь же размещены колодки для органов управления корпуса.

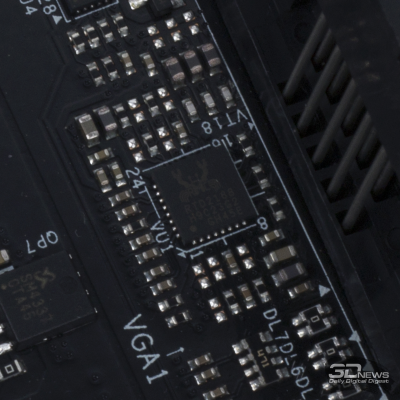

На I/O-панели расположены четыре порта USB 2.0 и два разъема USB 3.0. Среди видеовыходов вы найдете D-Sub, DVI и HDMI. Получается, 4K-монитор можно подключить только по HDMI, но в таком случае он будет работать с частотой 30 Гц. Все без исключения пять плат имеют комбинированный разъем PS/2, Ethernet-коннектор и три 3,5-мм мини-джека для подключения аудиосистемы.

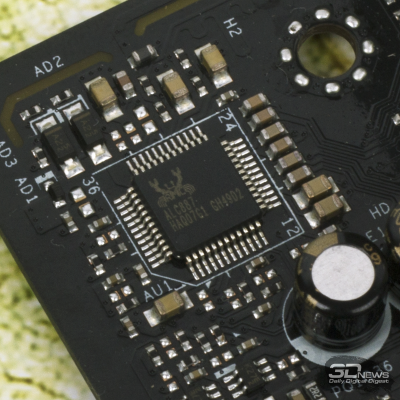

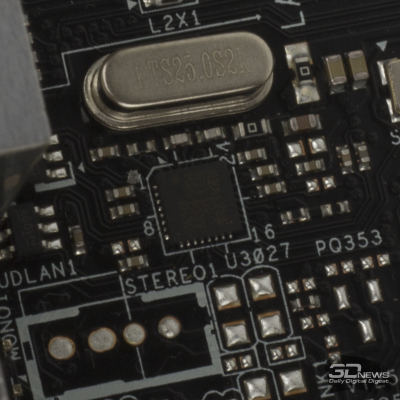

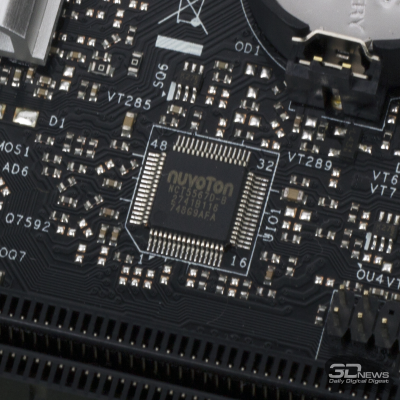

За проводную сеть в ASRock H310M-HDV отвечает гигабитный контроллер Realtek RTL8111H — старенький и верный спутник многих бюджетных материнских плат. За звук ответственен 8-канальный HD-процессор Realtek ALC887. Производитель обращает внимание покупателя на то, что в тракте используются специальные конденсаторы ELNA — целых две штуки!

Как я уже отмечал, основное внимание при тестировании H310-плат уделено их стабильной работе. Ни одно из пяти устройств не имеет системы охлаждения конвертера питания. Поэтому элементы VRM-цепи могут рассчитывать только на обдув вентилятором процессорного кулера. И качество этого кулера должно сильно влиять на температуру и, соответственно, срок жизни цепей питания.

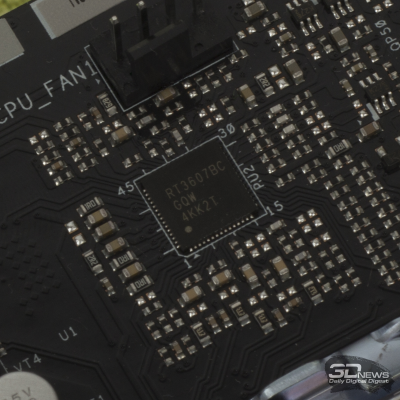

Конвертер питания ASRock H310M-HDV насчитывает пять фаз, четыре канала предназначены для работы CPU, еще один — для работы встроенной графики. Как известно, это необходимый минимум для процессоров поколения Coffee Lake. Каждый канал включает одну катушку индуктивности и сборки транзисторов, состоящие из одного SM4337NSKP и двух SM4336NSKP, произведенных компанией Sinopower. Еще один (шестой) дроссель необходим для формирования напряжения CPU I/O. Управляет конвертером питания 6-канальный ШИМ-контроллер RT3607BC производства компании Richtek. Точно такой же чип используется в недавно протестированной материнской плате MSI B360M Mortar «Илья Муромец».

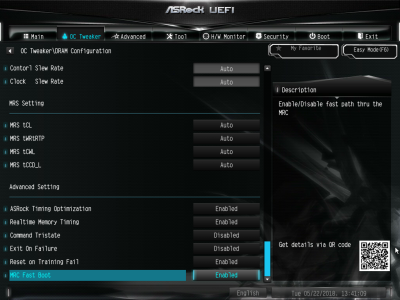

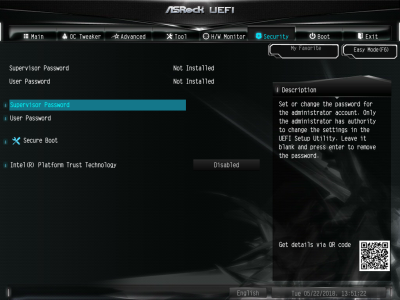

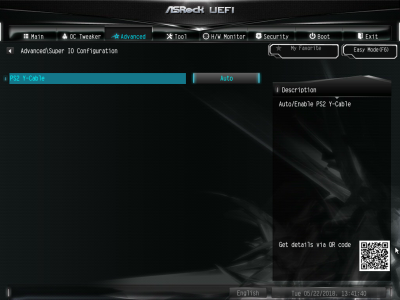

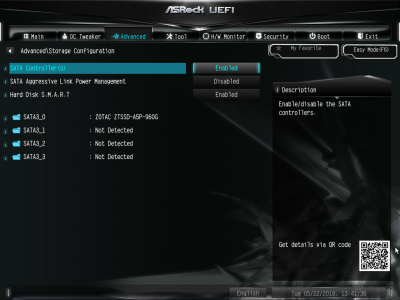

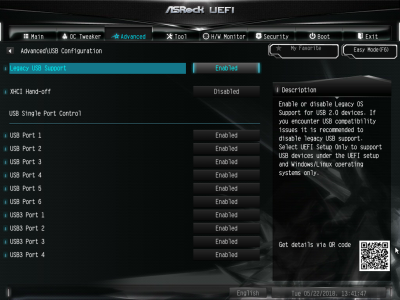

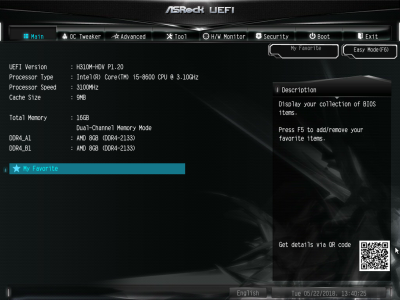

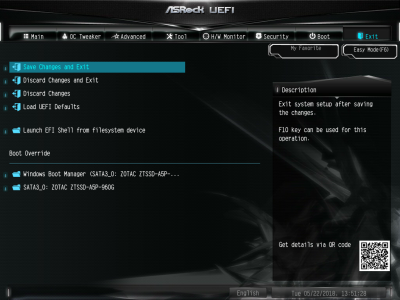

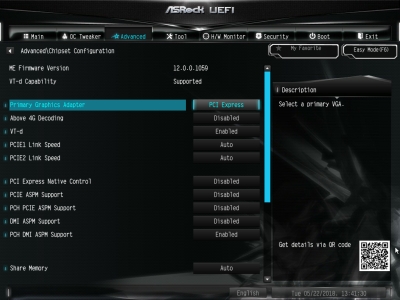

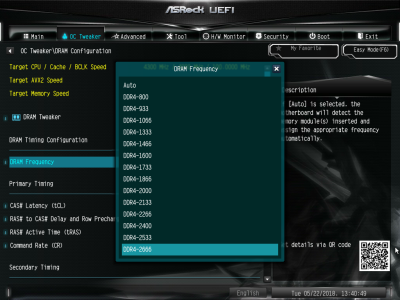

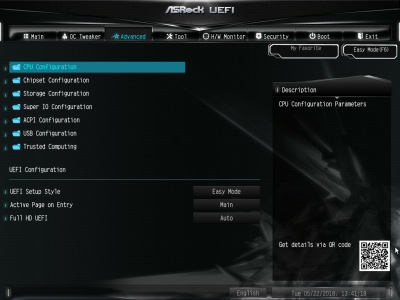

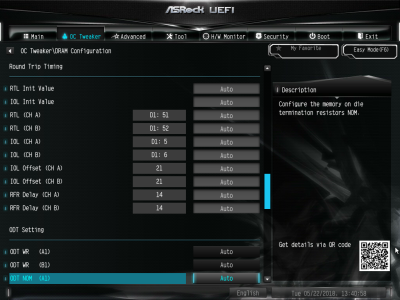

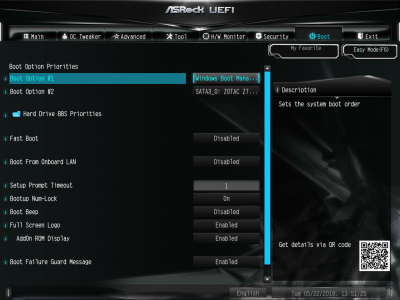

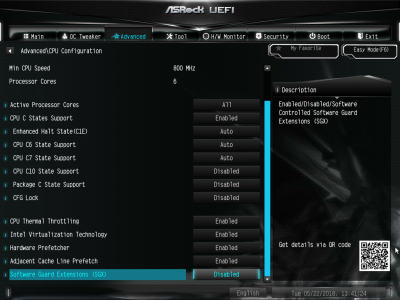

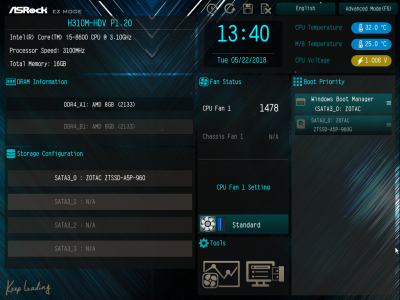

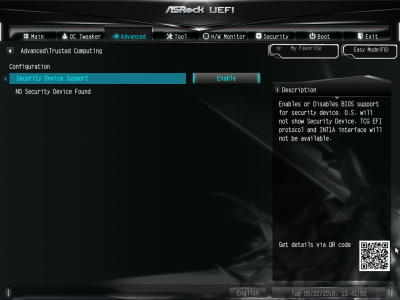

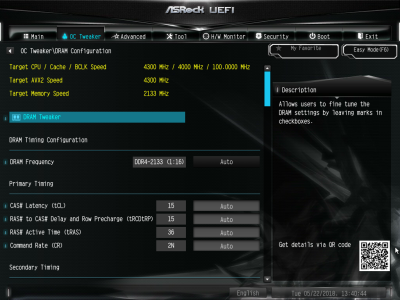

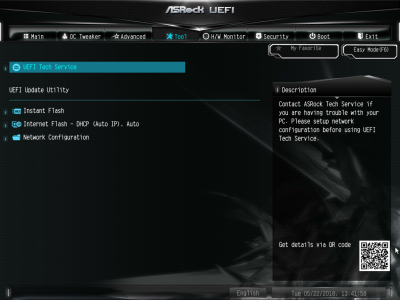

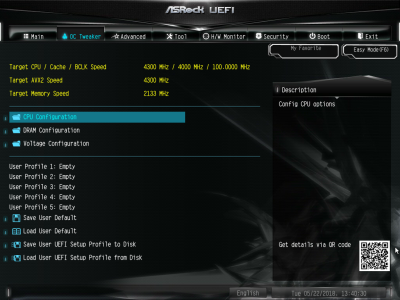

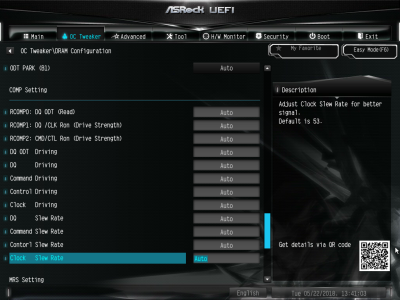

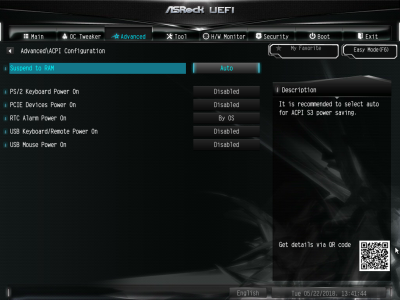

Нетрудно догадаться, что BIOS материнских плат, рассмотренных в этой статье, располагает минимумом опций и функций. Устройства на базе чипсета H310 Express не поддерживают разгон — поэтому прошивки не имеют режимов автоматического оверлокинга CPU и памяти. Особенно скудно выглядит список напряжений, которые пользователь может изменить. Полный перечень указан в табличке ниже.

  ASRock H310M-HDV
  Мин./макс. значение, В Шаг, В
PCH Voltage 1,1/1,5 0,01
DRAM Voltage 0,95/1,35 0,005

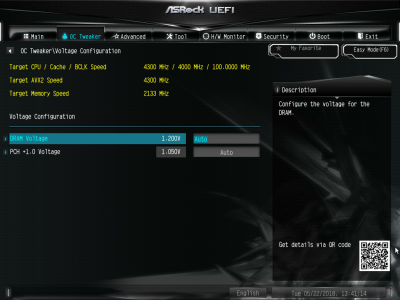

Так, BIOS платы ASRock не дает возможности изменить напряжение центрального процессора. Пользователю доступны такие параметры, как PCH Voltage и DRAM Voltage, но и они позволяют менять напряжение в очень скромных пределах. Нет у прошивки H310M-HDV и возможности настройки Load-Line Calibration.

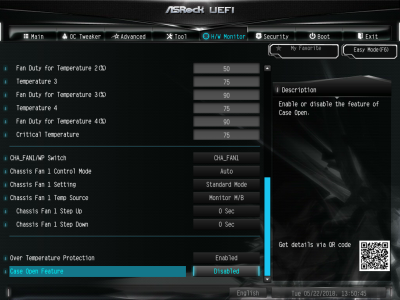

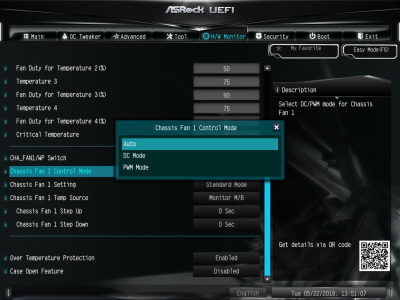

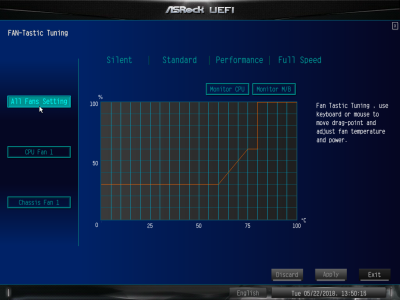

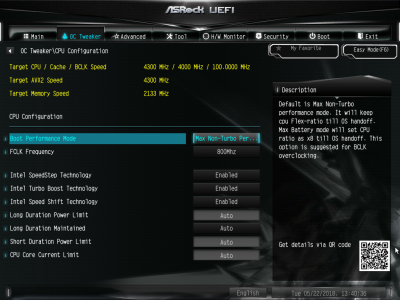

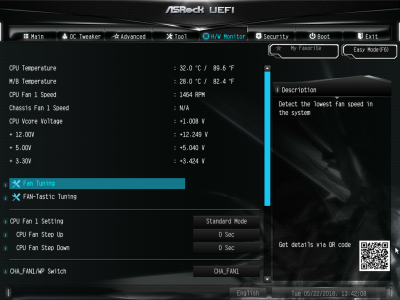

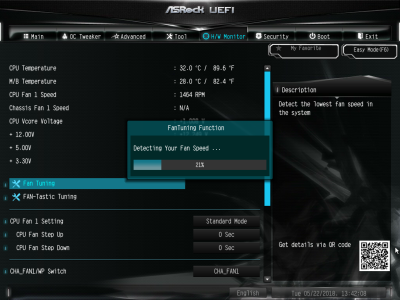

Из немногочисленного набора функций могут пригодиться только две. Первая — это опция Long Duration Power Limit, при помощи которой мы разрешим процессору работать за рамками его TDP. Вторая функция называется FAN-Tastic Tuning. С ее помощью можно настроить работу подключенных к плате вентиляторов. Поддерживаются два режима работы — DC и PWM, BIOS умеет управлять вращением вентиляторов без ШИМ. А еще частоту вращения можно привязать либо к температуре центрального процессора, либо к температуре чипсета — других датчиков H310M-HDV не имеет.

Тестирование ASRock H310M-HDV на стабильность в играх

Тестирование ASRock H310M-HDV на стабильность в играх

Теперь перейдем к самому интересному. Выше приведен скриншот с информацией о работе стенда в игре Fallout 4. Тестирование показывает, что в играх конвертер питания справляется даже с работой Core 7-8700K — естественно, без разгона, так как он невозможен на таких платах. Частота процессора, как и положено, держится на отметке 4,3 ГГц (я округлил это значение, поскольку у всех без исключения протестированных плат частота тактового генератора чуть отличается от эталонного значения 100 МГц).



Нагрев компонентов ASRock H310M-HDV в играх

На снимках выше вы можете наблюдать за тем, как нагреваются компоненты платы в играх. Важное уточнение: тестирование проводилось на открытом стенде. В компьютерном корпусе в зависимости от его модели и от количества установленных вентиляторов могут быть получены другие результаты — и они не обязательно будут отличаться в лучшую сторону. В нашем случае VRM-зона прогревается до 72 градусов Цельсия — терпимо для стабильной работы Core i7-8700K в такой системе.

Отмечу, что с процессорами Core i5-8600 и Core i5-8400 подопытная плата уж тем более совладала. Пока получается, что дешевую материнскую плату такого уровня все же можно использовать в качестве основы игровой системы. Но только игровой.

Тестирование ASRock H310M-HDV на стабильность в ресурсоемких задачах

Тестирование ASRock H310M-HDV на стабильность в ресурсоемких задачах

В LinX подсистема питания H310M-HDV уже явно не справляется со своими задачами: если в материнской плате установлен Core i7-8700K, то частота чипа снижается с 4,3 ГГц до 3,4 ГГц, хотя номинальное значение для этого чипа составляет 3,7 ГГц.

Если использовать в стенде процессор Core i5-8600, то наблюдается схожая ситуация. Частота этого чипа очень быстро опускается до отметки 2,9 ГГц, что на 200 МГц меньше номинального показателя. И только у младшего шестиядерника Coffee Lake под нагрузкой в LinX частота превышает паспортное значение и составляет 2,9 ГГц. Получается, при выполнении ресурсоемких задач нет смысла устанавливать в систему процессор мощнее модели Core i5-8400.



Нагрев компонентов ASRock H310M-HDV при выполнении ресурсоемких задач

Мы видим, что частота 6-шестиядерников Core i7-8700K и Core i5-8600 опускается ниже значений по умолчанию — и виновато в этом не ограничение по TDP. Просто очень серьезно нагревается конвертер питания. Снимки, произведенные профессиональным тепловизором, ужасают. Честно признаюсь: было страшно во время тестирования.

Тестирование ASRock H310M-HDV на стабильность в ресурсоемких задачах после настройки лимита мощности

Тестирование ASRock H310M-HDV на стабильность в ресурсоемких задачах после настройки лимита мощности

Однако тестирование надо было продолжать. Как я говорил, в настройках BIOS материнской платы мы можем изменить параметр Long Duration Power Limit. Однако делать этого я не рекомендую. Даже с процессором Core i5-8400 вместо увеличения тактовой частоты я получил кошмарные просадки до 800 МГц. Естественно, точно также вела себя система и с остальными процессорами Intel. Установка дополнительного охлаждения конвертера питания в виде еще одного вентилятора ситуацию никак не исправляла — лишь позволяла отсрочить неминуемое.

Все детали стресс-тестирования ASRock H310M-HDV и других плат занесены в таблицу, которая размещена в параграфе «Результаты тестирования».
