p>В конце прошлого года на нашем сайте вышла статья «Очень приятно, царь: собираем игровой ПК с Core i9-9900K и GeForce RTX 2080 Ti», в которой мы детальным образом рассмотрели игровые возможности, пожалуй, самой дорогой и производительной конфигурации, которую можно собрать с использованием современных массовых платформ AMD и Intel. На этот раз мы уделим внимание системным блокам попроще, впрочем, все равно относящимся к категории High-end и подходящим для игр в разрешении Ultra HD. В таком компьютере используется видеокарта NVIDIA GeForce RTX 2080 или AMD Radeon VII.

Постоянные читатели 3DNews знают про рубрику «Компьютер месяца», в рамках которой каждый месяц рассматриваются актуальные в определенный период времени конфигурации системных блоков. Сегодня речь пойдет о том, что мы в этой рубрике называем максимальной сборкой, — системе с бюджетом в 130-150 тысяч рублей.

⇡#Как менялась максимальная сборка

Итак, под понятием «Максимальная сборка» подразумеваются довольно производительные системы, возникновению которых мы обязаны… экономическому кризису, настигшему Россию (да и весь мир) в конце 2014 года. Если говорить очень грубо, то в 2015 году компьютеры при пересчета в рубли стали вдвое дороже, а потому за производительную и сбалансированную сборку приходилось платить в районе 150 000 рублей. Прошло четыре года, но с тех пор принципиально ничего не изменилось, хотя сами конфигурации с 2015 года преобразились радикально. Доказательство представлено в таблице ниже.

Эволюция максимальной сборки (130-150 тысяч рублей)
Основные комплектующие	2015 год	2016 год	2017 год	2018 год	2019 год
Процессор	Intel Core i7-5820K, 6 ядер и 12 потоков, 3,3 (3,6) ГГц, 15 Мбайт L3	Intel Core i7-5820K, 6 ядер и 12 потоков, 3,3 (3,6) ГГц, 15 Мбайт L3 Intel Core i7-6700K, 4 ядра и 8 потоков, 4,0 (4,2) ГГц, 8 Мбайт L3	AMD Ryzen 7 1700X, 8 ядер и 16 потоков, 3,4 (3,8) ГГц, 8+8 Мбайт L3, AM4	AMD Ryzen 7 1700X, 8 ядер и 16 потоков, 3,4 (3,8) ГГц, 8+8 Мбайт L3, AM4 AMD Ryzen 7 2700X, 8 ядер и 16 потоков, 3,7 (4,3) ГГц, 8+8 Мбайт L3, AM4	AMD Ryzen 7 2700X, 8 ядер и 16 потоков, 3,7 (4,3) ГГц, 8+8 Мбайт L3, AM4
			Intel Core i7-7700K, 4 ядра и 8 потоков, 4,2 (4,5) ГГц, 8 Мбайт L3, LGA1151 Intel Core i7-8700K, 6 ядер и 12 потоков, 3,7 (4,7) ГГц, 12 Мбайт L3, LGA1151	Intel Core i7-8700K, 6 ядер и 12 потоков, 3,7 (4,7) ГГц, 12 Мбайт L3, LGA1151 Intel Core i7-9700K, 8 ядер, 3,6 (4,9) ГГц, 12 Мбайт L3, LGA1151-v2	Intel Core i7-8700K, 6 ядер и 12 потоков, 3,7 (4,7) ГГц, 12 Мбайт L3, LGA1151 Intel Core i7-9700K, 8 ядер, 3,6 (4,9) ГГц, 12 Мбайт L3, LGA1151-v2
Видеокарта	NVIDIA GeForce GTX 980 Ti, 6 Гбайт GDDR5	NVIDIA GeForce GTX 980 Ti, 6 Гбайт GDDR5  NVIDIA GeForce GTX 1080, 8 Гбайт GDDR5X	NVIDIA GeForce GTX 1080, 8 Гбайт GDDR5X NVIDIA GeForce GTX 1080 Ti, 11 Гбайт GDDR5X	NVIDIA GeForce GTX 1080 Ti, 11 Гбайт GDDR5X NVIDIA GeForce RTX 2080, 8 Гбайт GDDR6	AMD Radeon VII, 16 Гбайт HBM2
					NVIDIA GeForce RTX 2080, 8 Гбайт GDDR6
Оперативная память	4 × 4 Гбайт DDR4-2133	4 × 4 Гбайт DDR4-2133 4 × 8 Гбайт DDR4-2133 2 x 16 Гбайт DDR4-2400	2 x 16 Гбайт DDR4-2400 2 × 16 Гбайт DDR4-3000 2 × 16 Гбайт DDR4-3200	2 × 16 Гбайт DDR4-3200	2 × 16 Гбайт DDR4-3000 2 × 16 Гбайт DDR4-3200
Накопители	HDD, 1 Тбайт, 7200 об/мин, SATA 6 Гбит/с SSD, 480-512 Гбайт, SATA 6 Гбит/с	HDD, 1 Тбайт, 7200 об/мин, SATA 6 Гбит/с HDD, 2 Тбайт, 7200 об/мин, SATA 6 Гбит/с SSD, 480-512 Гбайт, SATA 6 Гбит/с	HDD, 1 Тбайт, 7200 об/мин, SATA 6 Гбит/с SSD, 480-512 Гбайт, SATA 6 Гбит/с SSD, 500-512 Гбайт, PCI Express x4 3.0 SSD, 250-256 Гбайт, PCI Express x4 3.0	HDD, 1 Тбайт, 7200 об/мин, SATA 6 Гбит/с SSD, 500-512 Гбайт, PCI Express x4 3.0 SSD, 250-256 Гбайт, PCI Express x4 3.0	SSD, 500-512 Гбайт, PCI Express x4 3.0

Некоторые читатели спрашивают: а зачем «Компьютеру месяца» выходить каждый месяц? Если отбросить название статьи, то ответ будут такой: у меня есть довольно большая статистика, которую я начал вести с 2015 года и которую я считаю довольно интересной, — она позволяет посмотреть на развитие компьютерной техники под разными углами.

Довольно долгое время категория, о которой идет речь, называлась в «Компьютере месяца» экстремальной. В 2017 году определенные обстоятельства (например, появление HEDT-платформ AMD и Intel) заставили нас переименовать эту сборку в максимальную и отодвинуть ее на ступеньку ниже. Под этим названием подразумевается использование лучших на момент написания материала комплектующих, вписывающихся в рамки массовых платформ, таких как AMD AM4 и Intel LGA1151. Сейчас максимальная сборка — это вторая в плане производительности конфигурация «Компьютера месяца». В системе AMD используется самый продвинутый на данный момент чип для платформы AM4 — Ryzen 7 2700X. В системе Intel ситуация обстоит несколько иначе.

Таблица выше наглядно показывает, что довольно долгое время максимальную сборку представляли исключительно платформы Intel. Так, в 2015 году мой выбор пал на 6-ядерный Core i7-5820K поколения Haswell-E. Затем было решено собирать ПК на базе 4-ядерных Core i7-6700K, а впоследствии — на Core i7-7700K. Многое изменилось с выходом чипов Ryzen весной 2017 года — AMD наконец-то всерьез и, похоже, надолго вернулась в игру, если речь идет о высокопроизводительных системах.

А еще вы наверняка заметили тотальное превосходство видеокарт NVIDIA в сегменте High-End. Ничего не попишешь: либо ответ «красных» выходил слишком поздно, либо его в какой-то момент нереально было купить (пример — Radeon RX Vega 64), либо он не соответствовал требованиям тех лет (Radeon Fury X с 4 Гбайт HBM-памяти). Только в апреле 2019 года в максимальную сборку была добавлена Radeon VII — и то с некоторыми оговорками.

⇡#Обоснование выбора комплектующих

Максимальная сборка — это две конфигурации, способные в большинстве случаев запустить ту или иную игру на максимальных настройках качества графики во всех трех популярных разрешениях. В 4K-разрешении максимальная конфигурация тянет ААА-проекты на высоких (но не максимальных) настройках качества графики. В апрельском выпуске «Компьютера месяца» максимальная сборка выглядит так, как показано в таблице ниже. Давайте поговорим об основных компонентах систем AMD и Intel более подробно. В частности, порассуждаем на тему, как в той или иной ситуации можно сэкономить или, наоборот, доплатить, но получить при этом принципиально более производительный системный блок.

Максимальная сборка (апрель 2019 года)
Процессор	AMD Ryzen 7 2700X, 8 ядер и 16 потоков, 3,7 (4,3) ГГц, 8+8 Мбайт L3, AM4, OEM		24 000 руб.
	Intel Core i7-8700K, 6 ядер и 12 потоков, 3,7 (4,7) ГГц, 12 Мбайт L3, LGA1151-v2, OEM		26 500 руб.
Материнская плата	AMD X470		15 000 руб.
	Intel Z390 Express		15 000 руб.
Оперативная память	32 Гбайт DDR4-3000/3200		15 000 руб.
Видеокарта	NVIDIA GeForce RTX 2080 8 Гбайт GDDR6		53 000 руб.
Накопители	HDD по вашему желанию		—
	SSD, 480-512 Гбайт, PCI Express x4 3.0		10 500 руб.
Процессорный кулер	Башенный кулер		4 500 руб.
Корпус	Mid-Tower		5 000 руб.
Блок питания	650-750 Вт		6 500 руб.
Итого	AMD — 134 500 руб. Intel — 140 000 руб.

Начнем с центральных процессоров. С выбором чипа для платформы AM4 ломать голову не приходится, хотя в расчет можно взять несколько вариантов. Самым простым способом собрать максимальную сборку AMD станет покупка 8-ядерного Ryzen 7 2700X. На данный момент — это самый быстрый чип «красных», поддерживаемый платформой AM4. Уже летом AMD анонсирует поколение процессоров Ryzen 3000, но, полагаю, Ryzen 7 2700X еще долгое время будет актуальным среди энтузиастов.

Сразу же обращу ваше внимание: покупать Ryzen 7 2700X есть смысл, кто не собирается разгонять процессор. Так, при 16-поточной нагрузке этот чип работает на частоте 3,95 ГГц — технологии Precision Boost 2 и XFR2 делают свое дело. Самостоятельно же нам удалось разогнать Ryzen 7 2700X всего до 4,1 ГГц — переход на 12-нанометровый техпроцесс не сильно увеличил оверклокерский частотный потенциал «красных» чипов. В то же время стало ясно, что поколение Pinnacle Ridge стало более прожорливым и более горячим. Ситуация доходит до комической: разогнанный до 4,1 ГГц Ryzen 7 2700X уступает в некоторых играх самому себе же в режиме по умолчанию, поскольку технологии Precision Boost 2 и XFR2 интеллектуальны настолько, что при игровой нагрузке, которая практически никогда не может задействовать все потоки многоядерного процессора, они очень агрессивно повышают частоту отдельных ядер и выводят старшие Pinnacle Ridge на ступень выше того предела, который достижим при ручном синхронном разгоне всех ядер сразу.

Вот и получается, что разгон флагманских Ryzen 2000-серии (речь идет про Ryzen 7 2700X и Ryzen 5 2600X) лишен практического смысла. А вот младшие процессоры AMD разгонять нужно.

Собственно говоря, вот и «нарисовались» две альтернативы Ryzen 7 2700X. Первая — это покупка Ryzen 5 2600X, процессора, которому тоже не очень-то необходим разгон. Потеря двух ядер, как показывают наши тесты, обязательно скажется на быстродействии системы в играх, но не очень серьезно и далеко не во всех.

Второй вариант — это покупка любого другого 6- или 8-ядерного Ryzen без литеры Х, но с условием, что он будет разогнан. Например, радикальным методом экономии станет покупка чипа Ryzen 7 1700. При загрузке всех восьми ядер этот процессор работает на частоте 3,2 ГГц — такого показателя, конечно же, недостаточно для работы в паре с графикой уровня GeForce RTX 2080 или Radeon VII. Однако этот процессор совершенно спокойно разгоняется до 3,9 ГГц. В результате система с Ryzen 7 1700 по производительности вплотную приблизится к компьютеру с Ryzen 7 2700X.

Наш бюджет все же позволяет сразу приобрести топовый Ryzen — так что именно на нем мы и остановимся. Обращу ваше внимание, что Ryzen 7 2700X — весьма горячий процессор в своем классе. Согласно техническим характеристикам, уровень TDP этот чипа составляет 105 Вт, но наши тесты показывают, что его предельное потребление энергии доходит до 140 Вт. Естественно, для того, чтобы 8-ядерник работал на максимальной частоте, необходимо оснастить его качественной системой охлаждения. В сборке, о которой пойдет речь далее, используется модель Cooler Master HYPER 212 RGB BLACK EDITION. С ее помощью Ryzen 7 2700X в программе Prime95 не нагревается выше 79 градусов Цельсия, и этого достаточно для работы всех восьми ядер чипа на частоте 3,95 ГГц. Например, с использованием кулера Wraith Prism частота этого же чипа в схожей ситуации стабильно опускается ниже 3,8 ГГц.

Обращу ваше внимание, что Prime95 — это программа, которая очень сильно нагружает подсистему «процессор — память». В играх Ryzen 7 2700X с установленным на него Cooler Master HYPER 212 RGB BLACK EDITION за три часа нагрелся всего до 65 градусов Цельсия. Хороший результат, как по мне.

Аналогичным образом Cooler Master HYPER 212 RGB BLACK EDITION хорошо подойдет и для платформы Intel LGA1151-v2, а, следовательно, для процессоров Coffee Lake (Refresh).

Вернемся к теме выбора центрального процессора, но уже для системы Intel. Вы, наверное, уже обратили внимание на то, что в таблице указан Core i7-8700K, хотя были времена, когда я рекомендовал 8-ядерный Core i7-9700K. Вопрос обсуждаемый, тем более с учетом того, что в этой статье речь идет о компьютере с бюджетом до 150 000 рублей. Однако Core i7-9700K стоит весной этого года в среднем на 6 000 рублей больше Core i7-8700K.

Конечно же, мы тестировали Core i7-9700K. Наши испытания показывают, что в играх в разрешении Full HD (с GeForce RTX 2080 Ti в стенде) 8-ядерник оказывается лучше Core i7-8700K — в некоторых играх разница достигает 10-12 FPS. С одной стороны, никакая это не разница: было в «Ведьмаке» 164 FPS, а стало 174 FPS — ну и что теперь? С другой, во-первых, фреймрейт все же увеличился. Во-вторых, очевидно, что Core i7-9700K обладает большим запасом прочности. Когда через три-четыре года захочется сменить видеокарту, то у вас попросту будет меньше головной боли. С другой стороны, мы всегда можем самостоятельно разогнать Core i7-8700K даже без скальпирования до 4,7-4,8 ГГц — чем обязательно займемся во второй части статьи.

Интересно, что на один удачно разгоняемый чип Coffee Lake Refresh в продаже встретится сразу несколько неудачных образцов. На нашем сайте выходил подробный анализ этого вопроса. Про не самый лучший припой под крышкой у «кофейников» я уже писал. Так что покупка Core i7-9700K в любом случае окажется лотереей. Лично я считаю, что особого смысла такой процессор разгонять уже нет — он и так работает на очень высоких частотах. При активации функции Multi-Core Enhancements Core i7-9700K при загрузке всех восьми ядер держит 4,6 ГГц.

Еще одной альтернативой Core i7-8700K стане покупка Core i7-8700 — эти чипы при загрузке всех шести ядер работают на одной частоте в 4,3 ГГц, но у последнего заблокирован множитель, то есть его разогнать не получится. Зато получится сэкономить, если оверклокинг не входит в ваши планы.

На чем нельзя экономить в случае с 8-ядерными чипами Intel и AMD, так это на материнской плате. Даже без разгона эти процессоры серьезно нагружают конвертер питания, перегрев которого приводит к снижению частоты или к нестабильной работе. Мы регулярно поднимаем эту тему в статьях. Про то, как работают конвертеры питания материнских плат различного уровня вы можете узнать, прочитав статьи «Обзор 5 бюджетных материнских плат на Intel H310 Express: есть ли смысл экономить?», «Можно ли сэкономить на матплате при покупке 8-ядерного процессора Intel?» и «Какое охлаждение выбрать при использовании 8-ядерных процессоров Intel», но в комментариях постоянно отмечаются «знатоки», которые искренне верят в то, что все платы одинаковые и что дешевые модели от дорогих отличаются только наличием, например, более красочной подсветки. К счастью или к сожалению, это не так.

Стоит учесть один важный момент: игры нынче нагружают центральный процессор и подсистему питания материнской платы не так сильно, как это делают ресурсоемкие многопоточные приложения. Поэтому большинство геймеров вряд ли когда-нибудь столкнется с перегревом. И все же конфигурации в «Компьютере месяца» подбираются так, что они работали стабильно при любых условиях.

До апреля определиться с видеокартой было очень просто. В прошлом году, если помните, приходилось ломать голову над выбором между GeForce GTX 1080 Ti и GeForce RTX 2080 — эти видеокарты и стоили одинаково, и обладали, по сути, одинаковым уровнем быстродействии. На стороне первой выступали дополнительные 3 Гбайт видеопамяти, которые в том же разрешении Ultra HD порой оказываются не лишними. На стороне GeForce RTX 2080 — новейшие технологии, такие как аппаратная трассировка лучей. Правда, игр, поддерживающих, как говорят скептики, «божественные лучи», к апрелю-месяцу вышло не очень-то и много: Metro Exodus, Battlefield V и Shadow of the Tomb Raider. Вот было бы таких игр хотя бы штук 30, а не 3…

Сейчас ситуация упростилась. GeForce GTX 1080 Ti все еще можно приобрести, но, например, в «Регарде» на момент написания статьи было доступно 7 моделей с очень странными ценами, меняющимися в пределах 60-79 тысяч рублей. Спасибо, не надо.

В январе же была представлена Radeon VII — самая настоящая и адекватная альтернатива GeForce RTX 2080. Новинка AMD давит на ту же «мозоль» и предлагает 16 Гбайт быстрой HBM-памяти вместо «каких-то» 8 Гбайт GDDR6. В апреле «семерку» можно беспрепятственно приобрести в московской рознице по цене 55-60 тысяч рублей. Небольшая загвоздка заключается в том, что на прилавках магазинов присутствуют исключительно клоны одной и той же референсной модели, так как версий Radeon VII с альтернативным дизайном в продаже нет и, возможно, не предвидится. Кулер у «Семерки» работает довольно шумно, даже очень. В этом плане флагман AMD, конечно же, проигрывает целой ораве нереференсных версий GeForce RTX 2080.

С остальными комплектующими, на самом деле, разобраться не так сложно. В рамках максимальной сборки предлагаю брать сразу же 32 Гбайт оперативной памяти — естественно, нужен двухканальный комплект. Еще в 2017 году мы выяснили, что среднестатистический игровой компьютер нуждается в 16 Гбайт ОЗУ. Что ж, в 2019 году ситуация не меняется. Однако покупка 32 Гбайт позволяет нам полностью забыть про то, что когда-то там, через пару-тройку лет, нужно будет бежать в магазин и искать максимально похожий по характеристикам комплект оперативной памяти.

Естественно, при выборе ОЗУ ориентируемся на высокочастотные наборы стандартов DDR4-3000 и DDR4-3200. Особенно к выбору оперативной памяти критична платформа AM4 — с большущим (пусть уже и не совсем актуальным) экспериментом на эту тему вы можете познакомиться здесь.

Уже давно в максимальной и экстремальной сборках рекомендуются быстрые NVMe-накопители. В нашем случае установлена модель попроще — уровня Samsung 970 EVO Plus. Также довольно часто в «Компьютере месяца» я рекомендовал модель ADATA XPG SX8200. Мне кажется, объема в 500 Гбайт будет достаточно для того, чтобы установить операционную систему, драйверы и 3-4 наиболее часто запускаемые игры.

Жесткий диск выбирайте, исходя из своих предпочтений.

В сборки, начиная с базовой конфигурации, я рекомендую блоки питания мощностью 600+ Вт. Понятно, что эти системы не нуждаются в такой мощности — например, сборка с Core i9-9900K и GeForce RTX 2080 в играх потребляет максимум 350 Вт. Однако в пользу выбора именно таких моделей есть сразу несколько аргументов. Во-первых, разница в цене между устройствами близкой мощности, как правило, оказывается несущественной. Мы сбережем копеечку, но со временем только переплатим, так как даже при последующей установке процессора и видеокарты с большим TDP мощности блока питания все равно будет достаточно с хорошим запасом. Во-вторых, любой блок питания работает с максимальной эффективностью при загрузке в диапазоне 40-60 %. В таком режиме компоненты БП меньше греются, а вентилятор работает на сниженной частоте вращения. В-третьих, у моделей мощностью 600-700 Вт элементарно больше кабелей с необходимыми разъемами.

Для максимальной сборки в обязательном порядке рекомендуется «кормилец», поддерживающий стандарт эффективности не ниже 80 PLUS Gold — наличие этого сертификата косвенно свидетельствует о хорошем качестве его сборки. Все же блок питания — это вложение средств на долгий срок. Через несколько лет вы поменяете, процессор, материнскую плату, видеокарту, память, но хороший блок питания, очевидно, останется и продолжит служить своему хозяину.

Брать более мощную «кормушку» (больше 800 Вт) в максимальную сборку я не вижу смысла. Ну незачем «городить» SLI-массив из пары GeForce RTX 2080 или CrossFire-тандем из Radeon VII.

Остается выбрать корпус. Можно сэкономить, ведь некоторые рассматривают компьютер исключительно как инструмент, а не как роскошь. Можно, наоборот, заморочиться со сборкой чего-нибудь интересного. Все же мы живем один раз — иногда можно и побаловать себя любимого. Какой бы корпус вы ни выбрали, главное, чтобы он обладал продуманной конструкцией: максимальная сборка, как мы выяснили, подразумевает использование довольно горячих компонентов.

⇡#История одного ПК

Таблицы с перечнем комплектующих — это, конечно же, хорошо, однако новички не всегда могут представить, как на самом деле будет выглядеть их игровой ПК. Поэтому для рубрики «Оптимальный игровой ПК» я всегда собираю реальные системы, а затем тестирую их. В этот раз в фокусе оказались комплектующие компаний ASUS и Cooler Master. Полный список железа указан в таблице ниже.

Максимальна сборка. Пример
Центральный процессор	AMD Ryzen 7 2700X	Intel Core i7-8700K
Охлаждение	Cooler Master HYPER 212 RGB BLACK EDITION
Материнская плата	ASUS ROG STRIX X470-F GAMING	ASUS ROG STRIX Z390-E GAMING
Оперативная память	32 Гбайт DDR4-3200
Видеокарта	ASUS ROG Strix GeForce RTX 2080 OC
Накопитель	Samsung 970 EVO Plus
Блок питания	Cooler Master MWE Gold 750 Full Modular, 750 Вт
Корпус	Cooler Master MasterBox MB520

Приведенные в таблице комплектующие полностью совместимы друг с другом. Процесс сборки системного блока прошел без каких-либо задержек и осложнений. Тем, кто никогда самостоятельно не собирал ПК, рекомендую ознакомиться с подробным пошаговым руководством по сборке системного блока.

Про оперативную память, процессоры и накопитель, используемые в оптимальном ПК, я уже подробно рассказал в предыдущем параграфе. Давайте более детально рассмотрим остальные комплектующие.

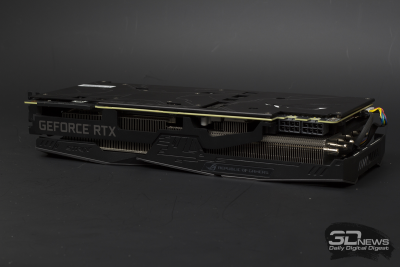

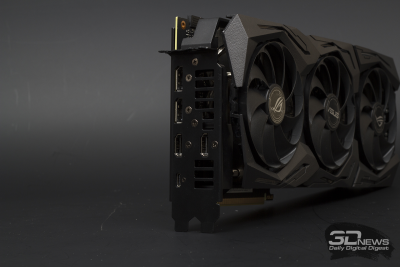

Основой наших систем стала видеокарта ASUS ROG Strix GeForce RTX 2080 OC, которую в продаже вы встретите под маркировкой ROG-STRIX-RTX2080-O8G-GAMING. Как видно по названию, перед вами разогнанная версия GeForce RTX 2080: относительно эталонных значений частота GPU увеличена с 1710 до 1890 МГц в Boost-режиме. Что ж, имеем неплохой заводской оверклокинг в 180 МГц. Реальная же частота процессора ASUS ROG Strix GeForce RTX 2080 OC в играх меняется в диапазоне от 1965 до 2010 МГц.

Управлять частотой видеокарты можно при помощи рычага, расположенного сверху. По умолчанию включен режим Performance, но переключатель можно перевести в положение Quiet — в таком случае частота GPU видеокарты сбрасывается до эталонных для GeForce RTX 2080 значений.

Под нагрузкой температура самого графического чипа поднимается максимум до 64 градусов Цельсия. Как видите, перед вами очень холодная версия GeForce RTX 2080. Три вентилятора раскручиваются всего до 1600 об/мин — это 45 % от максимальной частоты вращения. В конструкции используются крыльчатки Axial-tech. Размер их центральной части уменьшен, чтобы увеличить длину лопастей, а специальное кольцо-ограничитель обеспечивает структурную прочность и усиленное давление воздуха в направлении радиатора. Производитель утверждает, что такая инженерная находка позволяет «карлсонам» перемещать больше воздуха и вращаться на более высоких скоростях по сравнению с обычными вентилятора. К тому же увеличение частоты вращения не скажется на уровне шума. Пыленепроницаемая конструкция Axial-tech соответствует стандарту IP5X. В реальности ASUS ROG Strix GeForce RTX 2080 OC действительно работает очень тихо. С 30 сантиметров от тестового стенда наш измерительный прибор зафиксировал всего 36 дБА. Плюс к этому вентиляторы графического ускорителя начинают вращаться, только когда чип достигает температуры 55 градусов Цельсия.

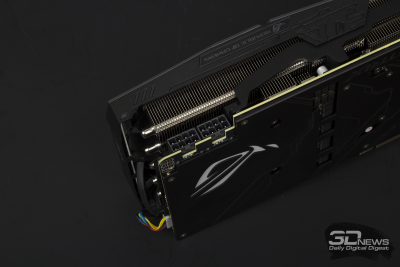

Кулер видеокарты оснащен большим радиатором, поэтому ASUS занимает 2,7 слота расширения в корпусе. Зато он имеет сдвоенную конструкцию алюминиевых ребер и сразу шесть теплотрубок. С GPU радиатор контактирует при помощи большой медной пластины, при этом он также соприкасается и с элементами VRM-цепи. Для чипов памяти предусмотрена отдельная металлическая пластина — к ней, кстати, крепится задняя рамка, увеличивающая жесткость ASUS ROG Strix GeForce RTX 2080 OC. Для крупных видеокарт этот аксессуар явно не будет лишним.

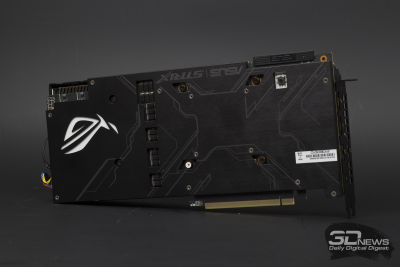

Естественно, ускоритель оснащен яркой и красочной подсветкой, реализованной на кожухе и усилительной пластине видеокарты.

Подсистема питания видеокарты насчитывает 12 фаз, где 10 каналов отведено для работы GPU и еще два — для чипов GDDR6. Собственно говоря, поэтому ASUS ROG Strix GeForce RTX 2080 OC заметно выросла в ширину (130 мм вместо стандартных 100 мм) и не сможет поместиться в некоторые компактные корпуса. Длина ускорителя составляет 300 мм.

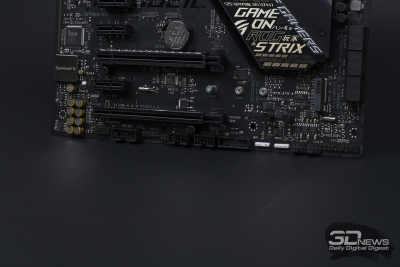

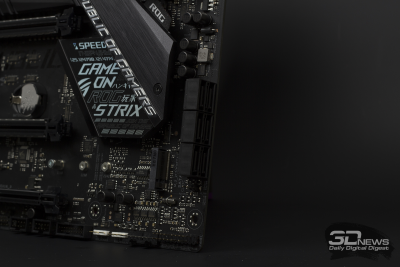

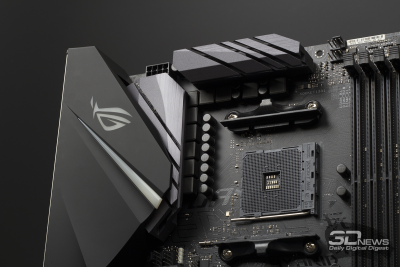

Сборка AMD собрана на базе материнской платы ASUS ROG STRIX X470-F GAMING. Она очень напоминает когда-то протестированную нами модель ASUS ROG STRIX B350-F GAMING, заслужившую награду «3DNews рекомендует». Устройство выполнено на базе полноценной печатной платы форм-фактора ATX и оснащено сразу шестью слотами расширения. Разъемы PCI Express x16 работают по схеме x8+x8+8+x4 — последний порт поддерживает второй стандарт интерфейса (линии PCI Express делятся с разъемами PCIEX1_1 и PCIEX1_3), первые два соответствуют требованиям PCI Express 3.0. Естественно, ASUS ROG STRIX X470-F GAMING поддерживает работу таких технологий, как AMD CrossFire и NVIDIA SLI. Обращу ваше внимание, что слоты, предназначенные для установки видеокарт, армированы. Производитель утверждает, что оболочка ASUS SafeSlot повышает их надежность в 1,6-1,8 раза. Сами разъемы PCI Express x16 максимально удалены друг от друга. Если предположить, что все же в системе на базе ASUS ROG STRIX X470-F GAMING будет использоваться сразу две видеокарты ASUS ROG Strix GeForce RTX 2080 OC, то они будут по минимуму мешать друг другу.

«Посадочные полосы» для M.2-накопителей расположены удачно. Основным считается верхний порт — он поддерживает установку устройств форм-факторов 2242, 2260, 2280 и 22110, а также предусматривает дополнительное охлаждение для SSD. Как основной этот разъем стоит рассматривать потому, что SSD в нем не будет спрятан под видеокартой и при этом его будет дополнительно обдувать вентилятор процессорного кулера. Твердотельный накопитель подключается непосредственно к процессору, поддерживается работа устройств как с интерфейсом PCI Express x4 3.0, так и с SATA 6 Гбит/с. Второй M.2-слот позволяет установить SSD форматов 2242, 2260, 2280 и в зависимости от установленного центрального процессора может работать как в режиме PCI Express x2 3.0, так и в режиме SATA 6 Гбит/с.

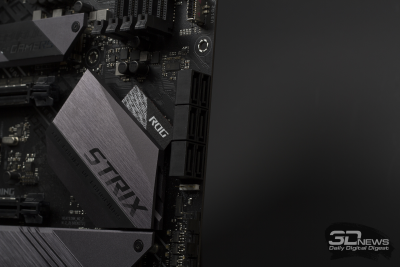

Кроме того, к ASUS ROG STRIX X470-F GAMING можно подключить до шести запоминающих устройств при помощи портов SATA 6 Гбит/с.

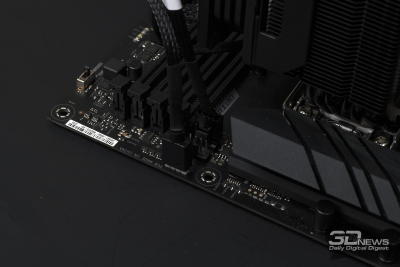

Материнская плата насчитывает сразу семь разъемов для подключения вентиляторов, все они — 4-контактные, так что частотой вращения подключенных к ним вентиляторов можно управлять как с ШИМ, так и без нее. Колодки разделены на четыре группы, и их расположение выбрано удачно. Так, к верхним портам мы подключим вентиляторы процессорного кулера (например, в случае использования в системе башенного суперкулера или двухсекционной СВО). К коннекторам, расположенным ближе к I/O-панели, подключим корпусную крыльчатку, закрепленную на задней стенке, а также помпу от жидкостной СО, если таковая имеется. К разъемам, которые распаяны в нижней части платы, — корпусные вентиляторы, закрепленные на передней панели и работающие на вдув. Так что семи разъемов для подключения систем охлаждения вполне достаточно для сборки весьма производительного игрового ПК.

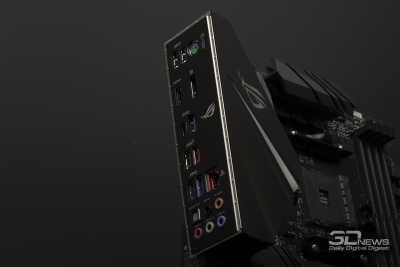

ASUS ROG STRIX X470-F GAMING позволяет подключить внутренний порт USB 3.1 Gen2. На текстолите присутствует сразу три коннектора для подключения RGB-лент. На I/O-панели устройства предусмотрены видеовыходы HDMI и DisplayPort, а также сразу два разъема USB 3.1 Gen2 A-типа. Кроме них, интерфейсная панель насчитывает PS/2, USB 3.1 Gen1 Type-C, пять USB 3.1 Gen1 A-типа, пять 3,5-мм «джеков» и RJ-45.

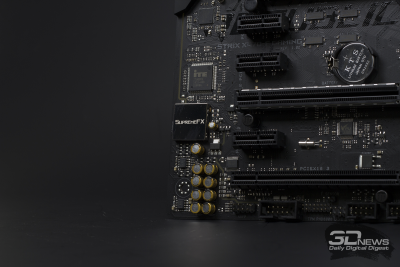

Отмечу, что за проводное сетевое подключение отвечает гигабитный контроллер Intel I211-AT, а за встроенный звук — SupremeFX, основанный на чипе Realtek S1220A. Звуковая подсистема оснащена стабилизатором напряжения, операционными усилителями Texas Instruments RC4850 и OPA1688 и японскими «аудиофильскими» конденсаторами Nichicon. Сам чип экранирован металлической рамкой. В ASUS эту задумку называют технологией SupremeFX Shielding. Все элементы звукового тракта изолированы от остальных компонентов печатной платы. В итоге, по заявлению производителя, ROG SupremeFX S1220A обеспечивает соотношение «сигнал — шум» на уровне 113 дБ.

Элементы подсистемы питания центрального процессора охлаждаются двумя раздельными алюминиевыми радиаторами довольно крупных размеров. Конвертер питания состоит из восьми фаз. Шесть каналов обеспечивают работу напряжения Vcore, в схеме используются полевые транзисторы IR3555 от International Rectifier, которые готовы выдать ток до 60 А. Еще две сдвоенные (при помощи IR3599) фазы обеспечивают работу SoC-составляющей центрального процессора. Отмечу, что под нагрузкой в виде программы Prime95 при использовании Ryzen 7 2700X и необслуживаемой СЖО (то есть околосокетное пространство никак не обдувалось) VRM-зона ASUS ROG STRIX X470-F GAMING нагревалась максимум до 92 градусов Цельсия — это вполне рабочая температура. В играх, особенно при дополнительном обдуве со стороны вентилятора на процессорном кулере, конвертер питания греется заметно-заметно ниже.

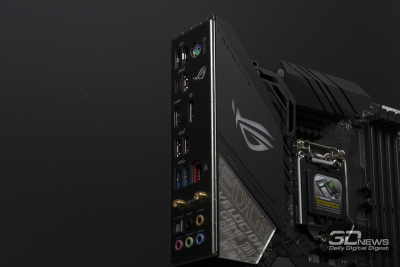

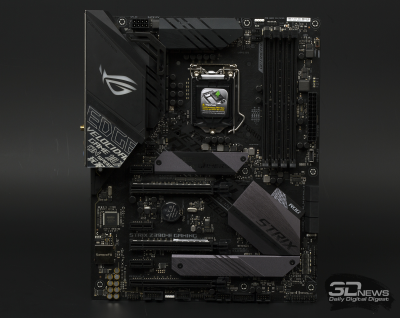

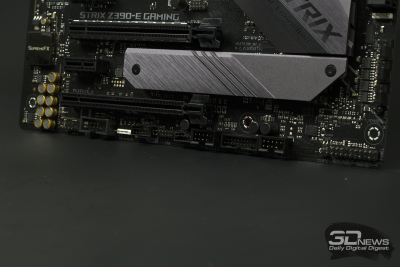

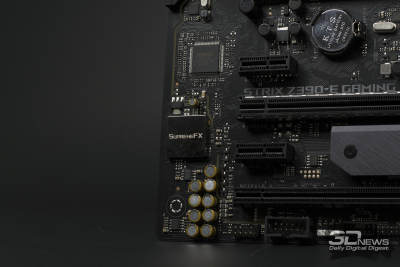

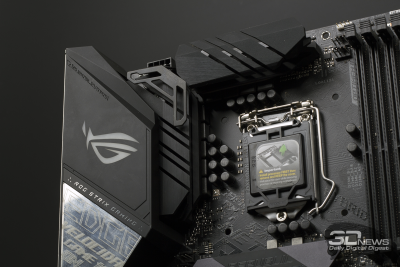

Детальный обзор материнской платы ASUS ROG STRIX Z390-E GAMING выходил на нашем сайте в прошлом году, поэтому не вижу смысла повторяться. Просто отмечу, что для стабильной работы Core i7-9700K и Core i9-9900K это устройство вполне подходит. Только при разгоне флагманских Coffee Lake обязательно используйте комплектный вентилятор, а также убедитесь, что охлаждение в вашем корпусе организовано грамотно. И если вам повезет с чипом, то вы сможете добиться от 8-ядерника стабильной работы на частоте 4,9-5,2 ГГц. Как видите, для оверклокинга в домашних условиях достаточно материнской платы среднего ценового диапазона. Каких-либо претензий к ASUS ROG STRIX Z390-E GAMING у нас нет. Она весьма функциональна, особенно радует наличие сразу семи коннекторов для подключения вентиляторов. К разводке компонентов тоже вопросов нет, поэтому с проблемами во время сборки системного блока вы вряд ли столкнетесь.


Смотреть все изображения (5)





Смотреть все
изображения (5)

О принципах выбора блока питания для максимальной сборки я рассказал в предыдущем параграфе. Первоначально российское представительство компании Cooler Master обещало прислать 650-ваттную модель, но в итоге ко мне в руки попала версия мощнее, а именно Cooler Master MWE Gold 750 Full Modular. Что ж, никакой трагедии в этом нет.

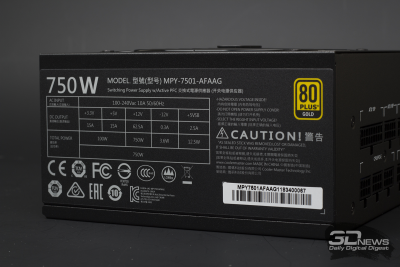

Как я уже сказал, косвенным признаком качественного блока питания служит определенного стандарта эффективности. Модель Cooler Master MWE Gold 750 Full Modular имеет золотой сертификат, к тому же производитель дает 5-летнюю гарантию на свою продукцию. Устройство — полностью модульное. В комплекте идут довольно длинные плоские кабели, с которыми приятно работать. В коробке я отыскал сразу четыре провода с разъемами PCI-E 6+2. Как видите, организовать SLI- или CrossFire-массив из пары видеокарт уровня GeForce RTX 2080 не составит особых проблем.

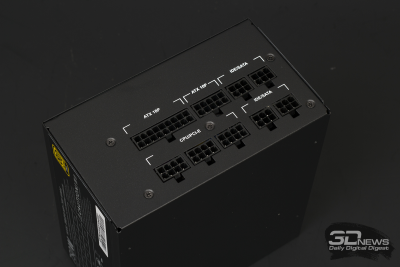

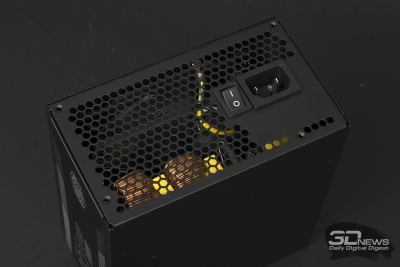

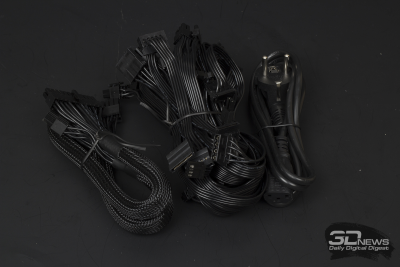

Модель Cooler Master MWE Gold 750 Full Modular — это честный блок питания, в том плане, что по 12-вольтовой линии устройства передается 750 Вт энергии. Еще 100 Вт обеспечивают каналы +3,3 и +5 В.

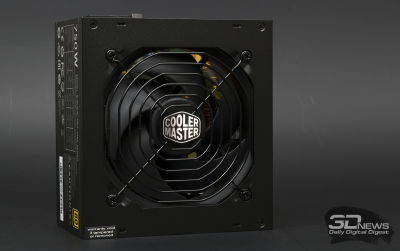

За охлаждение компонентной базы устройства отвечает 120-мм вентилятор, в основе которого лежит «герметичный» подшипник. Производитель утверждает, что «вертушка» способна проработать 160 000 часов. При этом работает Cooler Master MWE Gold 750 Full Modular практически бесшумно на уровне мощности, сопоставимом для максимальной сборки.

За охлаждение центральных процессоров отвечает Cooler Master HYPER 212 RGB BLACK EDITION — это разновидность достаточно популярного в России кулера HYPER 212. Поддерживаются все современные и не очень платформы — за исключением TR4. Как видно из названия, устройство не лишено подсветки — идущий в комплекте 120-мм вентилятор SF120R RGB оснащен двумя 4-контактными проводами. Он поддерживает работу с системами управления подсветкой всех ведущих производителей материнских плат, но на всякий случай комплектуется и небольшим пультом управления. Сам «карлсон» оснащен девятью лопастями, его частота вращения меняется в диапазоне от 650 до 2000 об/мин. Максимальный воздушный поток достигает 57,3 CFM, а уровень шума колеблется в районе 8-30 дБА. Как и в случае с блоком питания Cooler Master MWE Gold 750 Full Modular, вентилятор SF120R RGB должен проработать минимум 160 000 часов.

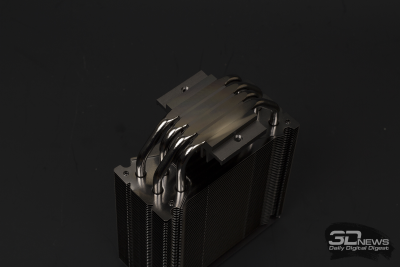

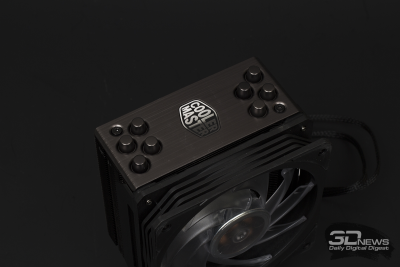

Радиатор Cooler Master HYPER 212 RGB BLACK EDITION основан на четырех медных теплотрубках, окрашенных в черный цвет. Сверху кулер оснащен довольно красивой пластиной с логотипом компании. В конструкции устройства применяется технология прямого контакта.

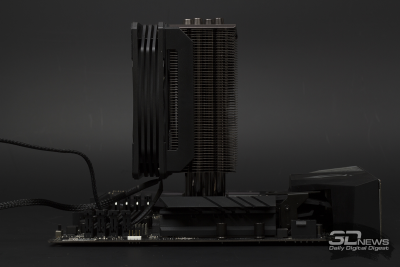

Что немаловажно, «Хайпер» имеет довольно тонкий радиатор — поэтому кулер не перекрывает слоты DIMM материнской платы, а это значит, что мы можем устанавливать в систему оперативную память с радиаторами любой высоты. К тому же алюминиевые ребра радиатора Cooler Master HYPER 212 RGB BLACK EDITION крепятся к теплотрубкам очень высоко — устройство не будет конфликтовать с элементами охлаждения материнской платы.

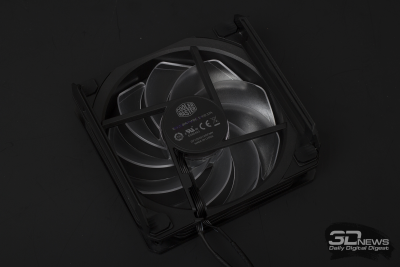

Вентилятор на радиаторе закрепляется при помощи специальных пластиковых рамок — такой тип крепления, на мой взгляд, гораздо удобнее проволочных скоб. Конструкция радиатора устроена так, что мы можем без каких-либо проблем установить второй вентилятор.

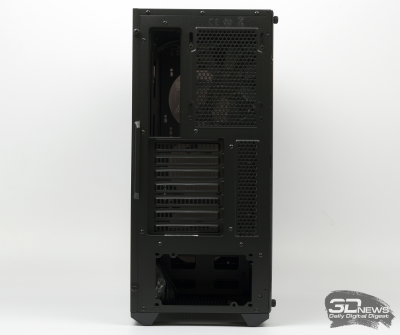

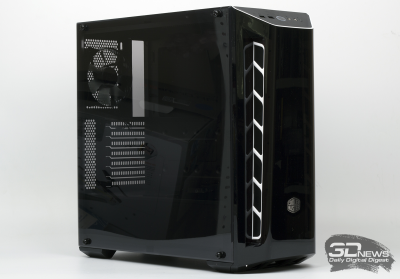

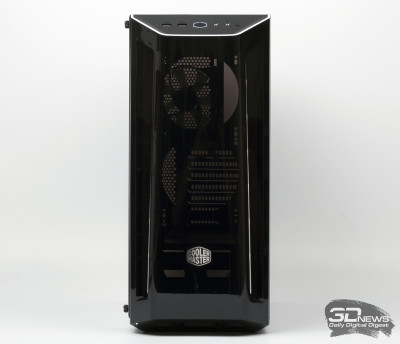

Система была собрана в корпусе Cooler Master MasterBox MB520 (MCB-B520-KANN-S0x). Это довольно простое устройство, не имеющее каких-либо наворотов и комплектующееся всего одним вентилятором. Тем не менее перед вами весьма просторное «жилище» для компонентов максимальной сборки. Сразу же отмечу, что в продаже можно встретить четыре версии MasterBox MB520 — боковая стенка у всех из акрила, а вот цвета боковых воздухозаборников на фронтальной панели могут быть разными (к нам приехала версия белого цвета). Еще в продаже существует модель MasterBox MB520 RGB (MCB-B520-KGNN-RGB), которая комплектуется боковой стенкой, выполненной из закаленного стекла, и тремя вентиляторами, оснащенными, как нетрудно догадаться, RGB-подсветкой.

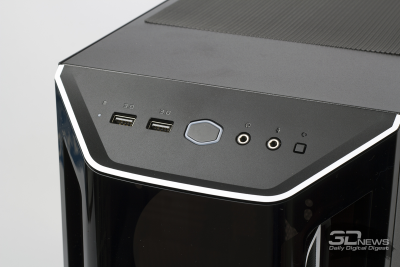

Из пластика у корпуса сделана и передняя панель. Сверху есть пара разъемов USB 3.1 Gen1 A-типа и 3,5-мм вход и выход для подключения микрофона и наушников.

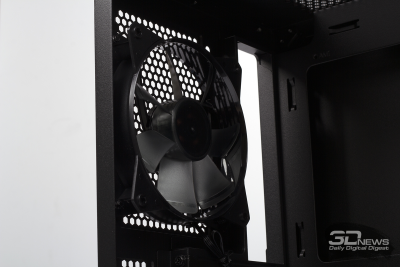

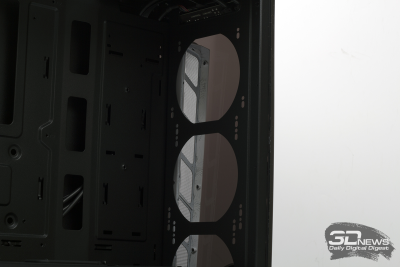

Учтите один момент: вместе с Cooler Master MasterBox MB520 лучше сразу же купить хотя бы еще одну 120-мм крыльчатку, так как по умолчанию в комплекте с устройством идет всего один 120-мм вентилятор, установленный на задней стенке.

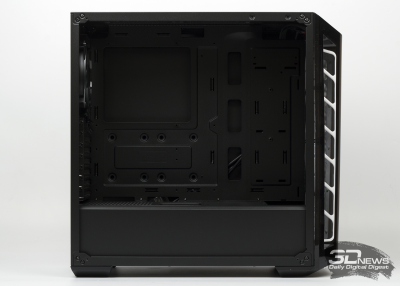

Корпус просторный. Так, мы можем установить процессорный кулер высотой до 165 мм, видеокарту длиной до 410 мм и блок питания длиной до 180 мм. При этом Cooler Master MasterBox MB520 позволяет установить различные радиаторы СВО. Например, на переднюю панель поместится хоть 360-мм радиатор, а сверху — 240-мм.

Блок питания устанавливается снизу, он скрыт металлическим забралом. Там же, снизу, расположена корзина для 3,5-дюймовых накопителей — всего их можно установить две штуки. Зато Cooler Master MasterBox MB520 позволяет разместить в различных частях корпуса сразу шесть 2,5-дюймовых запоминающих устройств.
