p class="h3">⇡#Предисловие

Псевдо-новые видеокарты на переименованном в Grenada XT графическом процессоре Hawaii XT массово появились на рынке практически сразу же после анонса. Это не удивительно, ведь Radeon R9 390X представляет собой старый добрый Radeon R9 290X с чуть-чуть повышенными частотами и вдвое увеличенным объёмом видеопамяти. Одну из таких видеокарт мы уже протестировали примерно месяц назад, а сегодня познакомимся с наиболее продвинутой модификацией данной модели – ASUS STRIX R9 390X OC.

Новинка оснащена самой совершенной системой охлаждения ASUS под названием DirectCU III и имеет ряд уникальных особенностей, о которых мы расскажем в сегодняшней статье.

⇡#Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты ASUS STRIX R9 390X OC приведены в таблице в сравнении с эталонными версиями AMD Radeon R9 Fury X, Radeon R9 390X и Radeon R9 290X.

Наименование технических характеристик		AMD Radeon R9 Fury X	ASUS STRIX R9 390X OC	AMD Radeon R9 390X	AMD Radeon R9 290X
Графический процессор	Fiji XT (TSMC)	Grenada XT  (TSMC)	Grenada XT  (TSMC)	Hawaii XT (TSMC)
Техпроцесс, нм		28 (low-k)	28 (low-k)	28 (low-k)	28 (low-k)
Площадь кристалла, мм2		596	438	438	438
Число транзисторов, млн		8900	6200	6200	6200
Частота графического процессора, МГц	3D	1050	1070	1050	1000
	2D	301	300	300	300
Число унифицированных шейдерных процессоров, шт.		4096	2816	2816	2816
Число текстурных блоков, шт.		256	176	176	176
Число блоков растровых операций (ROPs), шт.		64	64	64	64
Теоретическая максимальная скорость закраски, Гпикс./с		67,2	68,5	64,0	64,0
Теоретическая максимальная скорость выборки текстур, Гтекс./с		268,8	188,3	176,0	176,0
Поддержка версии Pixel Shaders / Vertex Shaders		5.0 / 5.0	5.0 / 5.0	5.0 / 5.0	5.0 / 5.0
Тип поддерживаемой памяти		HBM	GDDR5	GDDR5	GDDR5
Разрядность шины обмена с памятью, бит		4 096	512	512	512
Эффективная частота работы видеопамяти, МГц	3D	1000	6000	6000	5000
	2D	1000	600	600	600
Объем памяти, Мбайт		4 096	8 192	8 192	4 096
Полоса пропускания видеопамяти, Гбайт/сек		512,0	384,0	384,0	320,0
Пиковая потребляемая мощность в 3D режиме работы, Вт	3D	275	275	275	250
	2D	н/д	н/д	н/д	70 / 3
Требования к мощности блока питания, Вт		600	600	600	600
Размеры видеокарты, мм (Д × В × Т)		190 × 100 × 40	302 × 137 × 40	н/д	280 × 100 × 37
Интерфейс		PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)	PCI-Express x16 (v3.0)
Выходы		1 HDMI v1.4a, 3 DisplayPort v1.2	DVI-I (Dual-Link), 1 HDMI v1.4a, 3 DisplayPort v1.2	DVI-I+DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2	DVI-I+DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2
Минимальная розничная стоимость*, руб.		53 650	н/д	29 610	22 490

* По данным «Яндекс.Маркета» на 07.08.2015.

⇡#Упаковка и комплектация

Картонная коробка оформлена в характерном для серии ASUS STRIX стиле с изображением металлической головы совы-неясыти. Рядом с ней приведены название компании-производителя и модели видеокарты, а также информация об эффективности и бесшумности фирменного кулера.

На обратной стороне коробки рассказывается о системе охлаждения, особенностях силовой части платы видеокарты, программном обеспечении и выходах.

Приведём и фото стикера на коробке с серийным номером и номером партии видеокарты.

Внутри цветной оболочки находится ещё одна коробка, выполненная из толстого картона. В неё вставлена подложка из вспененного полиэтилена, в которой и зафиксирована видеокарта. Иными словами, с надёжностью и информативностью упаковки ASUS всё в полном порядке.

Комплектация у ASUS STRIX R9 390X OC довольно аскетична. Вместе с видеокартой поставляются только кабель-разветвитель для подключения дополнительного питания, компакт-диск с драйверами и программным обеспечением, наклейка с логотипом STRIX и инструкция по установке.

Данная модель видеокарты ASUS выпускается в Китае. Гарантийный срок – 3 года. На момент подготовки статьи в России видеокарта ещё не появилась в продаже, а в зарубежных онлайн-магазинах она предлагается по цене 439 долларов США.

⇡#Дизайн и особенности печатной платы

Внешне новая ASUS STRIX R9 390X OC выглядит массивной и очень мощной видеокартой. Можно было бы назвать её огромной, но в сравнении с, например, ASUS ROG Matrix GTX 980 Platinum её длина выросла всего на 6 мм и теперь составляет 302 мм, а высота (137 мм) и толщина (40 мм) изменились всего на миллиметр в меньшую сторону.

Дизайн и раскраска новинки выдержаны в общем стиле серии STRIX, хотя трёхглазых сов на нашей планете вроде бы нет.

Логотип на кожухе видеокарты подсвечивается, причем его пульсацию можно настроить с помощью фирменного программного обеспечения ASUS GPU Tweak II.

Видеокарта оснащена выходами DVI-I (Dual-Link), HDMI версии 1.4а и тремя DisplayPort версии 1.2, разместившимися рядом с решёткой для частичного выброса нагретого воздуха за пределы корпуса системного блока.

С обратного торца видеокарты виден радиатор и пронизывающая его край тепловая трубка.

На видеокарте установлены два разъёма для подключения дополнительного питания – шести- и восьмиконтактный.

Заявленный уровень энергопотребления не отличается от аналогичного показателя референса и составляет 275 ватт. Мощность блока питания, рекомендованного для системы с одной такой видеокартой, должна составлять не менее 600 ватт. Разъёмы оснащены светодиодами красного и белого цвета. Если к такому разъёму не подключен кабель питания, то горит красный светодиод, а при подключении загорается белый.

Система охлаждения закрепляется на печатной плате четырьмя винтами по периметру графического процессора и ещё парой винтов в зоне крепления радиатора элементов силовых цепей. Сняв кулер, пользователь может увидеть лицевую сторону платы, собранной с использованием фирменной технологии AUTO-EXTREME.

Однако чтобы полностью изучить печатную плату, необходимо ещё открутить пластину с обратной стороны текстолита и снять верхнее ребро жёсткости.

Как и любая другая топовая видеокарта ASUS, новая ASUS STRIX R9 390X OC построена с использованием технологии Super Alloy Power II, нацеленной на повышение эффективности работы, двукратное снижение электрических шумов и примерно 50-процентное уменьшение температур ключевых компонентов. Система питания графического процессора построена по восьмифазной схеме с использованием тантал-полимерных твердотельных конденсаторов POSCAP, улучшенных МОП-транзисторов и дросселей с ферритовым сердечником.

Всё это должно способствовать повышению стабильности работы как в номинальном режиме, так и при разгоне, а также повышать долговечность платы. Ещё две фазы, также усиленные тантал-полимерными конденсаторами, отведены, по всей видимости, на память и силовые цепи.

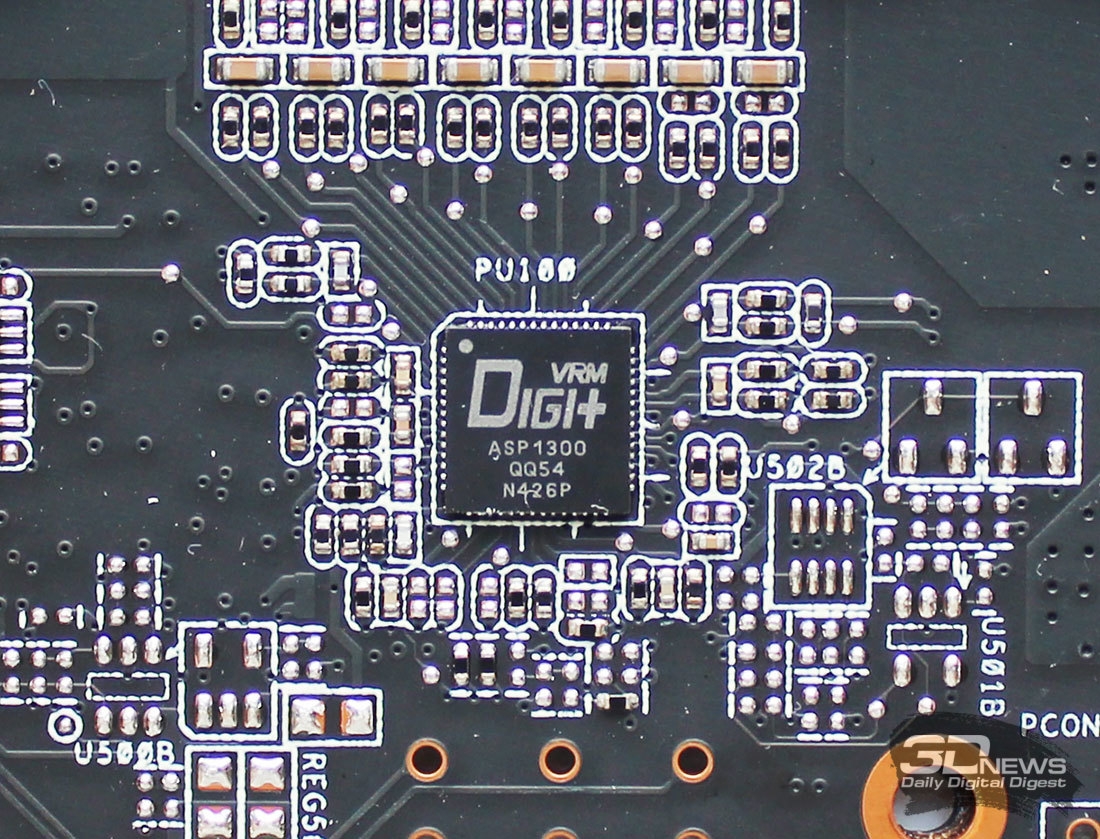

Управление питанием графического процессора осуществляется контроллером Digi+ ASP1300 производства International Rectifier.

На маленький контроллер up1641P возложены обязанности по управлению питанием памяти.

Последнее, что можно отметить на печатной плате, это контактные площадки интерфейса ASUS VGA Hotwire, с помощью которых можно изменять и отслеживать напряжения графического процессора и видеопамяти непосредственно из системы ввода/вывода BIOS материнских плат ASUS, относящихся к серии ROG.

Ну и вот он – графический процессор Grenada, получившийся из всем известного Hawaii, который выпущен аж в далёком начале 2013 года.

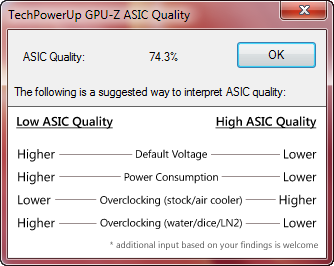

Если судить по маркировке, GPU нашего экземпляра видеокарты выпущен на 13-й неделе 2015 года (конец марта) на Тайване. Он имеет 2816 шейдерных процессоров, 174 текстурных блока и 64 блока растровых операций. Частота процессора в 3D-режиме на видеокарте ASUS STRIX 390X OC повышена с 1050 до 1070 МГц (1000 МГц было у эталонной версии Radeon R9 290X). В 2D- частота осталась прежней и составляет 300 МГц. Качество ASIC у нашего кристалла оказалось равным 74,3 %.

Ещё одной отличительной особенностью Radeon R9 390X от Radeon R9 290X является увеличенный с 4 до 8 Гбайт объём видеопамяти стандарта GDDR5. На видеокарте ASUS он набран микросхемами производства компании SKhynix с маркировкой H5GC4H24AJR T2C.

При напряжении 1,5 В теоретическая эффективная частота таких чипов составляет 6000 МГц, на которых память видеокарты ASUS и функционирует, то есть на приличный разгон надежд не так уж и много. Пропускная способность памяти на STRIX R9 390X OC при 512-битной шине составляет 384 Гбайт/с, что на 20 % выше, чем у Radeon R9 290X.

Xарактеристики видеокарты следующие.

Прикладываем к обзору BIOS ASUS STRIX R9 390X OC и переходим к знакомству с совершенно новой системой охлаждения.

⇡#Системы охлаждения DirectCU III – эффективность и уровень шума

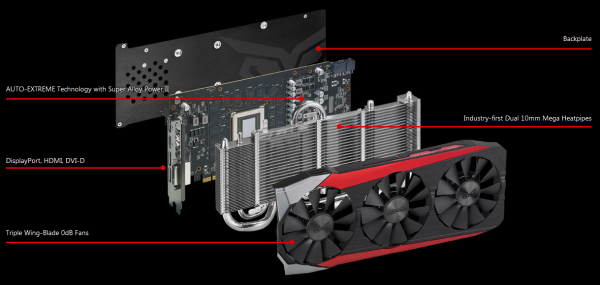

ASUS STRIX R9 390X OC оснащается новой и самой совершенной системой воздушного охлаждения компании, получившей название DirectCU III. Её компоновка в сравнении с прежней DirectCU II не изменилась — она представлена на схеме.

Пользователям обещается 30-процентное снижение температуры в сравнении с эталонными вариантом кулера Radeon R9 390X, а также бесшумный режим работы при невысокой 3D-нагрузке.

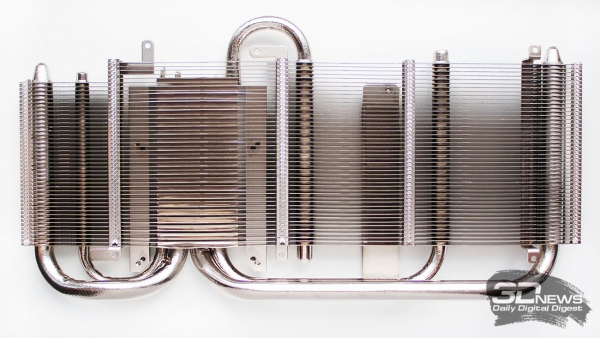

В основе кулера лежит большой алюминиевый радиатор, покрытый слоем никельсодержащего сплава. Все элементы данного радиатора пропаяны.

Радиатор базируется на пяти медных тепловых трубках. Две из них имеют диаметр 10 мм, ещё две – 8 мм и одна крайняя – 6 мм. При этом по основанию кулера, выполненному по технологии прямого контакта, очевидно, что в теплообмене с кристаллом графического процессора участвую только три трубки из пяти, из которых две — не более чем наполовину.

Инновационным решением в радиаторе стала переменная высота рёбер на входе воздушного потока.

Это способствует снижению сопротивления воздушному потоку вентиляторов и повышению эффективности кулера на малых скоростях их работы.

Отдельными элементами кулера ASUS DirectCU III являются защитная пластина с обратной стороны платы и верхнее ребро жёсткости.

За охлаждение всей конструкции теперь отвечают не два, а сразу три вентилятора, установленных в пластиковом кожухе.

Произошла и замена производителя вентиляторов – теперь вместо компании FirstDo используются три одинаковых вентилятора производства Everflow (модель T129215SU) с реальным диаметром крыльчатки 88 мм.

Из особенностей данной модели отметим наличие дополнительного ребра на торце каждой лопасти, которое, по мнению инженеров ASUS, способствует повышению статического давления.

По данным мониторинга, скорость вращения вентиляторов может изменяться в диапазоне от 0 до 3770 об/мин в зависимости от нагрузки на видеокарту и температуры ядра.

Для проверки температурного режима работы видеокарты ASUS STRIX R9 390X OC в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.1 и утилита GPU-Z версии 0.8.4. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 24,5 градуса Цельсия.

Несмотря на столь мощный кулер, по температурному режиму работы ASUS STRIX R9 390X OC не сильно отличается от эталонных Radeon R9 290X, так как температура ядра поднималась до 89 градусов Цельсия.
